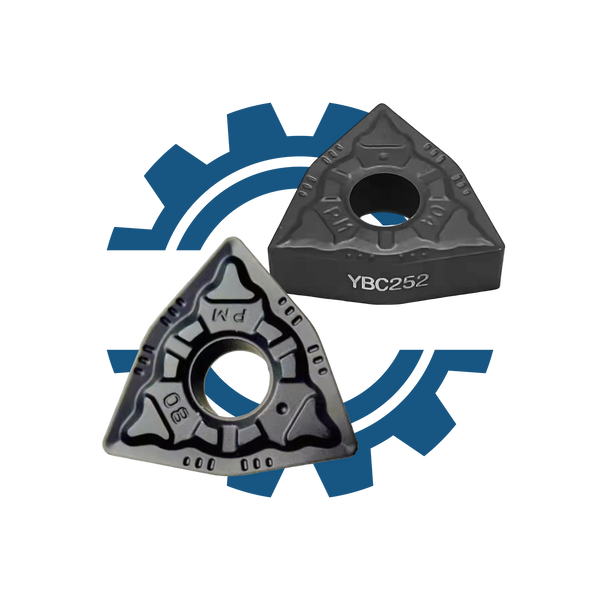

Пластина прохідна WNMG 080408 PM YBC252 – це двостороння твердосплавна пластина геометрії подвійного трикутника 80° з негативним заднім кутом, що забезпечує до шести робочих ріжучих кромок і оптимізована для універсального точіння сталей у серійному виробництві. Розмір 080408 (IC 8 мм, радіус вершини 0,8 мм) дозволяє впевнено працювати у режимах чорнової та напівчистової обробки з підвищеними подачами та глибинами різання. Стружколом PM розрахований на середні універсальні режими по сталі (P), забезпечує стабільне формування й відведення стружки при поздовжньому точінні та підрізанні, а марка сплаву YBC252 відома високою зносостійкістю й термостійкістю при роботі по конструкційних і легованих сталях на токарних верстатах з ЧПК.

🧩 Геометрія та конструкція серії

Прохідні пластини WNMG / WNMA / WNMM / WBGT відносяться до геометрії “подвійний трикутник” з кутом 80° і негативним заднім кутом (0°). Така конструкція забезпечує до 6 робочих ріжучих кромок на одну пластину, що різко знижує собівартість обробки при серійному виробництві. Негативна геометрія дає підвищену міцність клина, дозволяє витримувати великі подачі, глибини різання та переривчасту обробку за умови жорсткого кріплення інструмента і стабільної системи верстата.

⚙️ Область застосування

Пластини цієї групи призначені в першу чергу для:

• зовнішнього поздовжнього точіння;

• підрізання торця;

• чорнової та напівчистової обробки;

• стабільного зняття значних припусків у серійному та масовому виробництві.

Залежно від конкретного стружколому (HS, MQ, PA, PM, TM, ZPF, GF, EF, AL тощо) та марки сплаву, частина позицій оптимізована під чорнові важкі режими, інші — під стабільну напівчистову / чистову обробку з підвищеними вимогами до поверхні.

🧱 Матеріали обробки та сплави

У складі групи присутні пластини для обробки:

• вуглецевих та легованих сталей (ISO P);

• нержавіючих сталей (ISO M);

• чавуну (ISO K);

• жароміцних та твердих сплавів (ISO S / H);

• окремі позиції для кольорових / алюмінієвих сплавів (наприклад, AL K10).

У зазначеному переліку зустрічаються такі марки сплавів і серії:
LF6018, LF9218, P6205, P6215F, P6205T, P6205H, P3135, P8090, GP1225, NC3225, TG4105, YBC252, YBD102, YBG205, K10, SM902.
Це дозволяє підібрати рішучу чорнову пластину для сталі, варіант з підвищеною стійкістю для нержавійки чи жароміцних матеріалів, а також спеціалізовану геометрію для кольорових сплавів.

📏 Розміри та конфігурації

У групі використані типові розмірні ряди:

• 080404 / 080408 / 080412 / 080416 — компактні пластини для зовнішнього точіння та підрізання з різними радіусами вершини (0,4 / 0,8 / 1,2 / 1,6 мм);

• 100612 — збільшений формат для потужнішого точіння з більшою товщиною та радіусом для стабільної роботи на високих навантаженнях;

• 060201 (WBGT 060201L) — дрібніша, спеціалізована пластина для легкорізних застосувань зі зменшеним радіусом та геометрією L.

Таке покриття по розмірах дозволяє закривати як універсальні операції на стандартних токарних ЧПК, так і важкі режими на потужних верстатах.

🚀 Переваги групи WNMG / WNMA / WNMM / WBGT

• До 6 різальних кромок на одну пластину — максимальна економіка при серійному точінні.

• Негативна геометрія — підвищена міцність та жорсткість клина, стійкість до вібрацій та переривчастого різу.

• Широкий вибір стружколомів (HS, MQ, PA, PM, TM, ZPF, GF, EF, AL, L-S, R-S, WF, QR тощо) — можливість підібрати оптимальний варіант під конкретний верстат, режим і матеріал.

• Набір марок сплавів для сталі, нержавійки, чавуну, жароміцних та кольорових сплавів — універсальність у межах однієї геометрії WNMG.

• Сумісність з більшістю токарних тримачів стандарту ISO для негативних пластин.
