🛠️ Опис товару

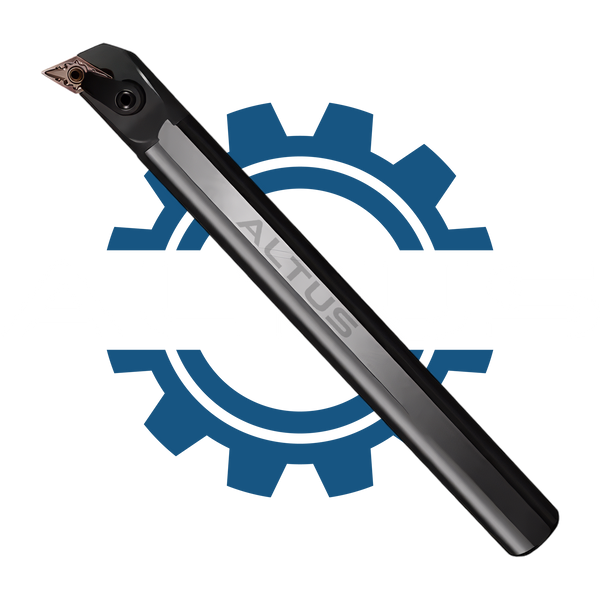

S25S-MDQNR15 — це розточна державка з геометрією MDQNR, призначена для обробки отворів із використанням ромбічних пластин DNMG 1504. Особливістю цієї моделі є кут входу 107,5°, який формується завдяки розміщенню пластини під 45° до осі державки. Така конфігурація дає можливість виконувати обробку з плавним входом та покращеним відведенням стружки.
Кріплення пластини — гвинт + притискач — забезпечує надійну фіксацію навіть при інтенсивному точінні. Корпус із легованої сталі, Ø25 мм, довжиною 250 мм — це стандарт промислового класу.

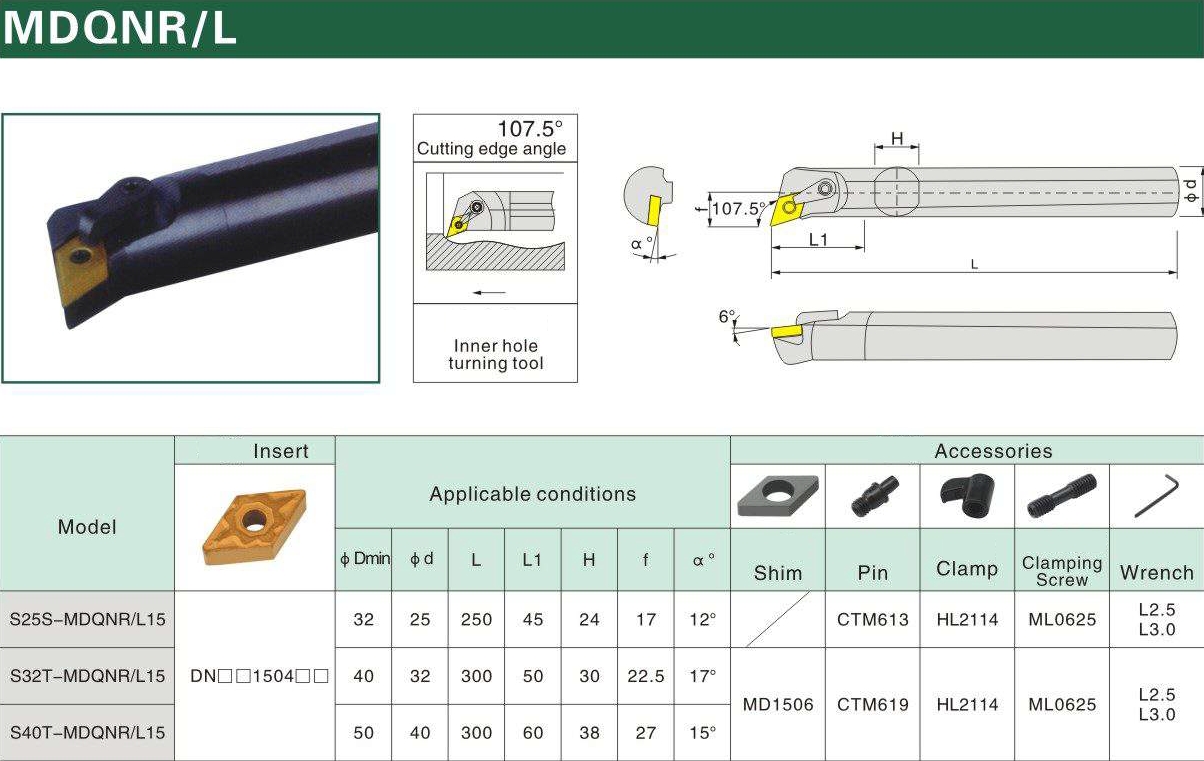

🔍 Розшифровка маркування S25S-MDQNR15
| Символ | Опис |
|---|---|
| S | Легована сталь (матеріал корпусу) |
| 25 | Діаметр державки: Ø25 мм |
| S | Довжина державки: 250 мм |
| M | Кріплення пластини: гвинт + притискач |
| D | Форма пластини: ромбічна (DN**, 55°) |
| Q | Кут входу: 107,5° (пластина під 45°) |
| N | Задній кут: 0° |
| R | Праве виконання |
| 15 | Розмір пластини: 15 мм (DNMG 1504) |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Розточний різець (Boring Bar Series) |
| Маркування | S25S-MDQNR15 |
| Матеріал корпусу | Легована сталь |
| Діаметр державки | Ø25 мм |
| Довжина державки | 250 мм |
| Тип пластини | DN**1504 (DNMG, DNMA, DNMM, DNMU) |
| Кут пластини | 55° |
| Кут входу | 107,5° |
| Положення пластини | під 45° до осі державки |
| Задній кут пластини | 0° |
| Кріплення пластини | Гвинт + притискач (M) |
| Напрямок різання | Правий (R) |
✨ Переваги
✅ Плавний вхід у матеріал завдяки куту 107,5°
✅ Пластина DNMG 1504 — універсальний стандарт
✅ Кріплення витримує високі навантаження
✅ Встановлення пластини під 45° — зниження вібрацій, стабільний знос
✅ ALTUS — надійність, точність, ресурс
🔧 Застосування
Розточування, торцювання зсередини, обробка отворів середньої глибини зі складною геометрією. Сумісний з конструкційними сталями, чавуном, легованими сплавами.
⚙️ Сумісність
Для токарних верстатів і ЧПУ з тримачем Ø25 мм та сумісністю з DNMG 1504.
🎯 Призначення
Обробка внутрішніх отворів із вимогами до м'якого входу, зменшеного навантаження на ріжучу кромку, підвищення стійкості інструмента.
