Твердосплавные мини-резцы серии MKR — это профессиональный инструмент для точной формовки внутренних радиусных канавок, полукруглых и сферических проточок в деталях малого и среднего диаметра. Благодаря рабочей части с фиксированным радиусом (0,5/0,75/1,0 мм), резцы MKR идеально подходят для создания профильных пазов под уплотнительные кольца, сферических переходов и узлов с повышенными требованиями к точности и чистоте поверхности. Монолитная конструкция из жесткого сплава обеспечивает максимальную жесткость и долговечность при работе в узких местах. Диаметр государства — 4, 5, 6 мм; рабочая длина — до 22 мм; минимальный диаметр обработки — от 5 мм. Серия MKR находит применение в приборостроении, гидравлике, пневматике, медицинской технике и микромеханике — там, где необходима идеальная форма канавки с четко заданным радиусом.

1. Назначение и тип

MKR-type boring bar — это монолитный твердосплавный мини-резец для формирования внутренних радиусных канавок в деталях с отверстиями малого и среднего диаметра. Основная специализация – mdash; создание внутренних проточок с заданным радиусом профиля для уплотнительных колец, сферических переходов или технических пазов в высокоточных узлах.

Инструмент используется на ЧПУ и токарных станках при обработке деталей с минимальным диаметром отверстия от 5,0 мм.

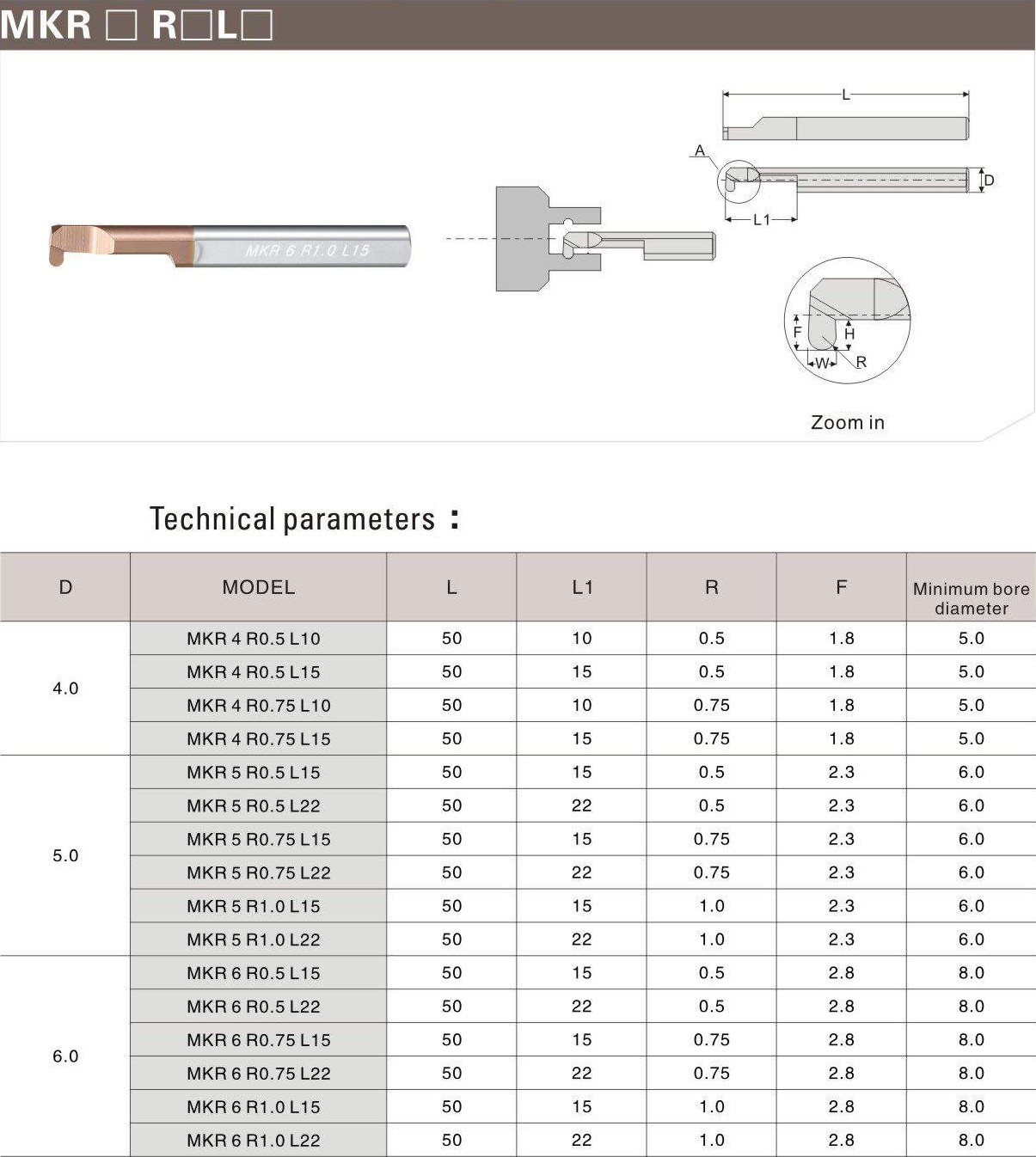

2. Ключевые характеристики

• Монолитный твердосплав — сплошная конструкция без сменных пластин.

• Диаметр государства: 4, 5, 6 мм.

• Рабочая длина (L1): 10, 15, 22 мм.

• Длина государства: 50 мм.

• Минимальный диаметр обработки: от 5,0 мм.

• Рабочий радиус профиля: 0,5 мм / 0,75 мм / 1,0 мм — ключевой параметр (например, “R0.5”, “R0.75”, “R1.0”).

• Геометрия режущей части: предназначена для точного формирования внутренней полукруглой канавки фиксированной ширины.

• Направление: правое (R).

3. Где применяется?

• Формирование радиусных внутренних канавок в деталях с отверстиями малого и среднего диаметра.

• Изготовление уплотнительных пазов, сферических проточек, профильных стыков в приборостроении, гидравлике, пневматике, микромеханике, медицинской технике.

• Там, где требуется точная форма канавки с гарантированным радиусом, и классический канавочный резец не подходит.

• Используется для чистой и получистовой обработки профильных элементов в узких местах.

4. Чем отличается от других?

• MKR имеет рабочую часть с заданным радиусом профиля (0,5/0,75/1,0 мм), что позволяет обрабатывать полукруглыми и сферическими канавами. или MFR.

• Главный акцент — на точном соблюдении профиля и радиуса канавки.

• Подходит для узкоспециализированных задач, где требуется профильная обработка отверстий с высокими требованиями к точности и чистоте поверхности.
