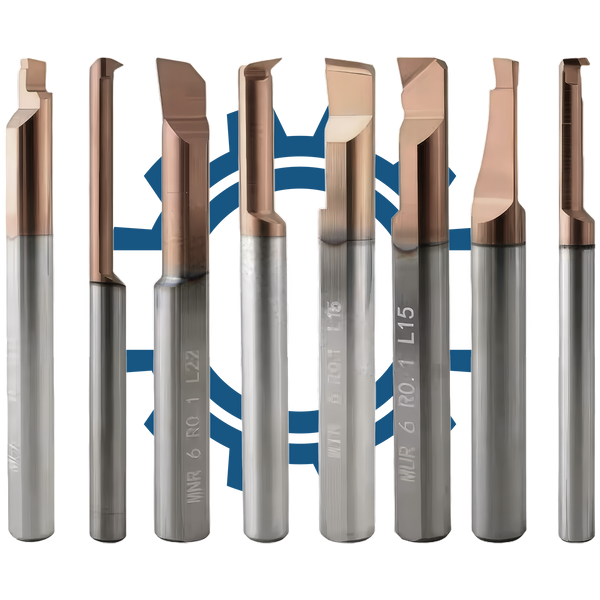

Твердосплавные мини-резцы серии MNR предназначены для точной расточки и чистовой обработки внутренних отверстий малого диаметра. Монолитная конструкция из жесткого сплава обеспечивает максимальную жесткость, уменьшает вибрации и гарантирует долгий срок службы даже в сложных производственных условиях. Геометрия режущей части разработана для оптимального контроля стружки, чистоты поверхности и размеров в глубоких или узких отверстиях. Серия MNR охватывает диаметры государства от 2 до 10 мм и позволяет обрабатывать отверстия от 2,1 до 10,1 мм, что делает эти инструменты идеальным выбором для точных и сложных задач в микромеханике, приборостроении, часовом деле, медицине и прецизионном производстве. Резцы подходят для работы на ЧПУ и классических токарных станках, когда требуется максимальная точность, качество поверхности и надежность.1. Назначение и тип

MNR boring bar — это монолитный твердосплавный мини-резец для внутренней точки и расточки отверстий малого диаметра. Его конструкция похожа на MTR, но имеет небольшие геометрические отличия в профиле режущей части, что позволяет расширить возможности применения для чистовой, получистовой и более сложной обработки.

Основная задача — высокоточная внутренняя отделка деталей с отверстиями, в которых требуется стабильность размера, качество поверхности и минимальная деформация при обработке глубоких и узких мест.

Применяется на токарных и ЧПУ станках, когда необходимо выполнить чистовую точку или расточку в отверстиях от 2,1 мм диаметра.

2. Ключевые характеристики

• Монолитный твердосплав — полностью сплошная конструкция без сменных пластин.

• Диаметры государства: 2/3/4/5/6/7/8/10 мм.

• Длина государства: стандарт — 50 мм, для больших моделей — 60 или 75 мм.

• Рабочая длина (L1): 5-35 мм.

• Минимальный диаметр обработки: от 2,1 мм (для самых маленьких моделей).

• Радиус вершины (R): от 0,15 до 0,2 мм, оптимально для чистовой и получистовой обработки.

• Вылет режущей части (F): 0,8–4,8 мм (в зависимости от модели).

• Направление: правое (R), левое (L) — для универсального применения.

3. Где применяется?

• Прецизионная внутренняя обработка в сложных узлах, часовой промышленности, микромеханике, медицине, приборостроении.

• Обработка глубоких, узких или труднодоступных отверстий, где стандартный инструмент недоступен из-за размеров или геометрии.

• Там, где критически важно качество поверхности и точность в малых отверстиях, при большом вылете резца.

4. Чем отличается от других?

• MNR имеет измененную геометрию режущей части по сравнению с MTR: она позволяет получать лучший контроль чипа, стабильность при сложных переходах и большую универсальность.

• Предназначен для работы с аналогичными диаметрами, но часто выбирается, когда требуется лучшая устойчивость при глубоких или длинных проходах, или в случаях, где важна минимальная шероховатость.

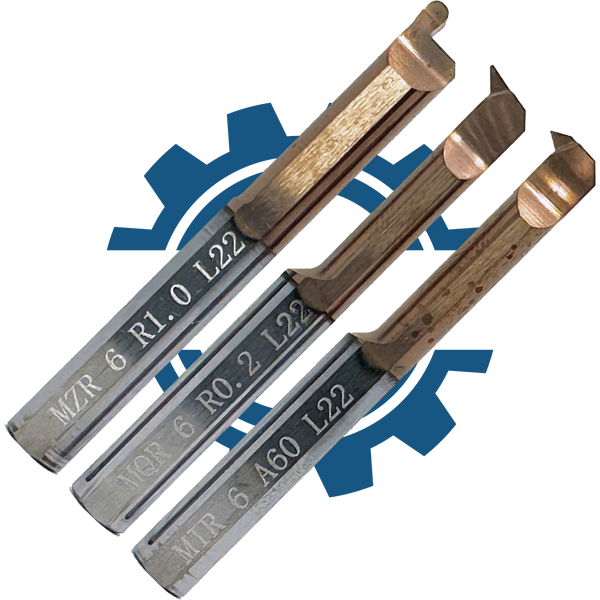

• Другие серии (MGR, MIR, MPR и т.д.) больше специализируются под канавки, профилирование, нарезание резьбы.
