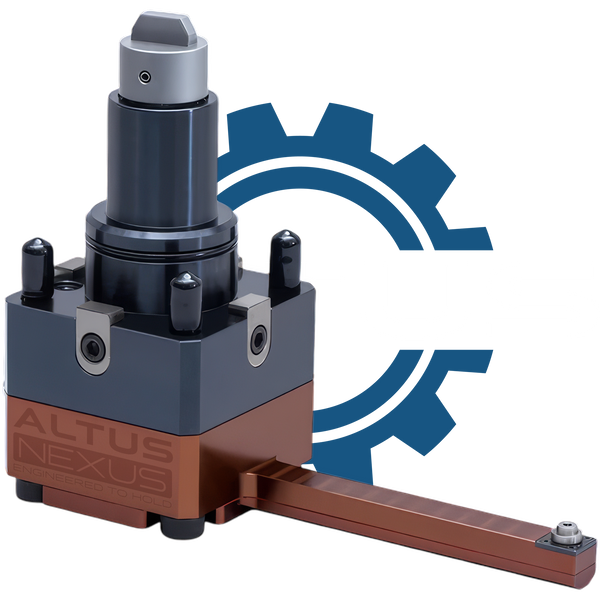

📌 NEXUS BMT40-90-3-D25 — це приводна оправка для внутрішньої обробки канавок у токарно-фрезерних центрах з револьверною головкою BMT40. Має кутовий вихід шпинделя (90°), що дозволяє проводити обробку вздовж осі деталі в напрямку, протилежному до монтажу головки. Оснащена боковим затиском для жорсткої фіксації інструменту діаметром Ø25 мм. Вихід — під прямий циліндричний хвостовик із боковим фіксуючим гвинтом. Передатне число — 1:3, мастило — жирове, максимальна швидкість — до 5000 об/хв.
Конструкція оправки забезпечує точність і жорсткість при обробці шпонкових та кільцевих канавок, особливо у важкодоступних внутрішніх зонах. Підходить для установки на BMT40 згідно стандарту DIN 1809.
Характеристики
| Параметр | Значення |
|---|---|
| Модель | NEXUS BMT40-90-3-D25 |
| Тип | Внутрішньоканавкова (internal grooving) |
| Стандарт кріплення | BMT40 (DIN 1809) |
| Вихід | Циліндричний D25 з боковим затиском |
| Кут шпинделя | 90° |
| Передатне число | 1:3 |
| Максимальна швидкість | 5000 об/хв |
| Тип мастила | Жирове |
| Спосіб затиску інструменту | Боковий гвинт |
| Висота (монтажна) | 134 мм |
| Довжина оправки | 155,5 мм |
| Ширина корпусу | 63 мм |
| Внутрішній Ø отвору | Ø3 мм |
| Мін. Ø обробки канавки | ≥ Ø25 мм |
Переваги ✅
-
⚙️ Кутовий вихід шпинделя 90° — ідеально для обробки канавок у глибоких отворах
-
🛠️ Жорстка бокова фіксація інструмента Ø25 мм — максимальна стабільність
-
🔁 Передатне число 1:3 — оптимальний крутний момент для внутрішньої обробки
-
🚀 Швидкість до 5000 об/хв — продуктивність без втрати точності
-
💧 Жирове змащення — тривала експлуатація без складного обслуговування
-
📐 Монтаж по BMT40 — сумісність із широким рядом токарних центрів
ALTUS-рекомендація 🔧
Оправка BMT40-90-3-D25 від — це оптимальне рішення для точної обробки внутрішніх шпонкових, кільцевих та спеціальних канавок. Надійність, конструктивна жорсткість і висока якість шпиндельної групи роблять її незамінною в умовах сучасного виробництва.
