S20R-MTQNR16 — це точний розточний різець із лінійки ALTUS, призначений для роботи з твердосплавними трикутними пластинами TN1604 (зокрема, TNMG 160404). Завдяки унікальній геометрії державки типу MTQNR, пластина розташована під гострим кутом до осі обертання, що дозволяє досягати кута входу 105° і ефективно обробляти складні внутрішні поверхні.

Тип державки — MTQNR:

• M — кріплення пластини болтом + притискач

• T — пластина типу TN (трикутна, 60°)

• Q — встановлення пластини під кутом до осі, забезпечує кут входу 105°

• N — задній кут пластини 0° (негативна геометрія)

• R — правий напрямок різання

Нахил пластини на державці — 6°, що забезпечує оптимальну опору та стабільність при різанні.
Поворот державки вздовж осі — 15°, що дозволяє використовувати її в складних отворах та у зонах з обмеженим доступом.

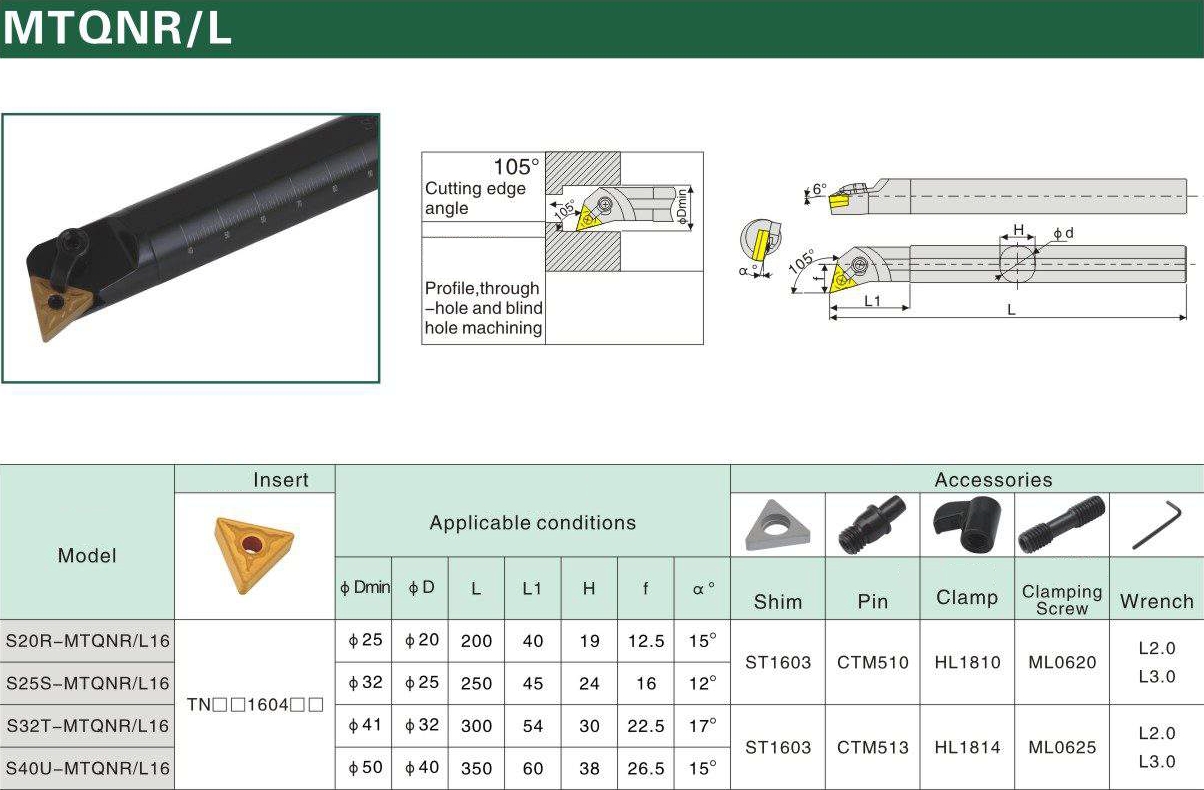

📐 Характеристики:

• Тип: Розточний різець (Boring Bar Series)

• Маркування: S20R-MTQNR16

• Матеріал корпусу: Легована сталь (S)

• Діаметр державки: Ø20 мм

• Довжина державки: 200 мм

• Тип пластини: TN**1604 (TNMG, TNMM, TNMA)

• Форма пластини: Трикутна, 60°

• Кут входу: 105°

• Нахил пластини на державці: 6°

• Задній кут пластини: 0°

• Кріплення: Болт + притискач (M)

• Напрямок різання: Правий (R)

• Кут повороту державки вздовж осі: 15°

✨ Переваги:

✅ Універсальна геометрія — оптимальна для глибоких внутрішніх розточок
✅ Пластина розміщена під кутом — краща евакуація стружки
✅ ALTUS гарантує точність і довговічність інструменту
✅ Сумісність з популярними TNMG 1604

🔧 Застосування:

• Напівчистова та чистова обробка отворів

• Розточування внутрішніх поверхонь

• Робота зі сталлю, нержавійкою, чавуном, твердими сплавами

⚙️ Сумісність:

• Пластини: TNMG 160404, TNMM, TNMA

• Верстати: ЧПУ, токарні, серійні установки

🎯 Призначення:

• Високоточне точіння у важкодоступних внутрішніх отворах

• Використання на серійному та індивідуальному виробництві

🏭 ALTUS — український стандарт надійності

Розточні державки ALTUS — це гарантія стабільності, точності й безпеки на виробництві. Працюємо безпосередньо з виробниками. Гарантія. Доставка. Консультація.
