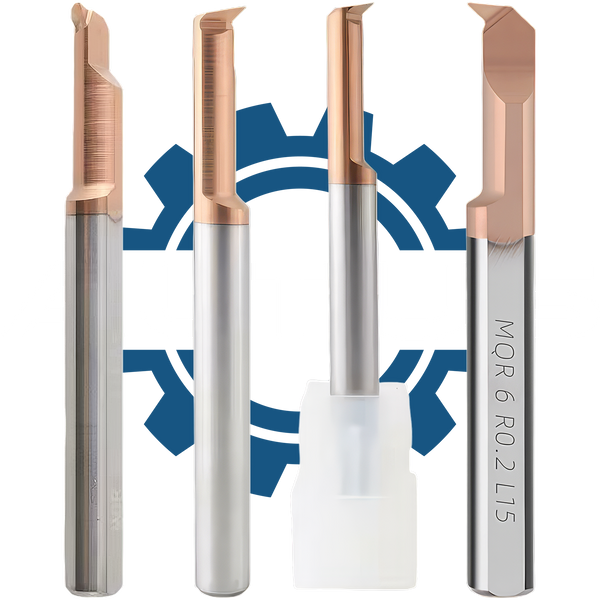

Твердосплавні міні-різці серії MQR — це професійний інструмент для чистового розточування й формування фасок у деталях із отворами малого діаметра. Особливістю цієї серії є унікальна геометрія ріжучої частини, оптимізована для створення фасок під кутом 47° з додатковим кутом 8° для кращого стружковідведення. Радіус при вершині 0,2 мм дозволяє отримати ідеально чисту поверхню навіть при точній профільній обробці. Діаметри державки 4–6 мм, робоча довжина до 22 мм, мінімальний діаметр обробки — від 4,1 мм. Монолітна конструкція з твердого сплаву забезпечує максимальну жорсткість, мінімальні вібрації та довговічність інструменту. Серія MQR застосовується в мікромеханіці, приладобудуванні, медичній техніці, годинниковій справі й усюди, де потрібна точність, чистота і надійність при обробці внутрішніх фасок і профілів.

1. Призначення та тип

MQR type boring bar — це монолітний твердосплавний міні-різець спеціалізованої геометрії для чистового розточування та формування фасок у деталях із отворами малого діаметра. Інструмент оптимізований для обробки внутрішніх отворів з підвищеними вимогами до точності профілю й чистоти поверхні, зокрема для створення фасок під кутом 47°.

Використовується на ЧПУ і токарних верстатах, орієнтований на обробку отворів діаметром від 4,1 мм (для найменших моделей).

2. Ключові характеристики

• Монолітний твердосплав — суцільна конструкція, відсутність змінних пластин.

• Діаметр державки: 4, 5, 6 мм.

• Робоча довжина (L1): 10, 15, 22 мм.

• Довжина державки: 50 мм.

• Мінімальний діаметр обробки: від 4,1 мм.

• Радіус при вершині (R): 0.2 мм — дозволяє досягати високої чистоти поверхні.

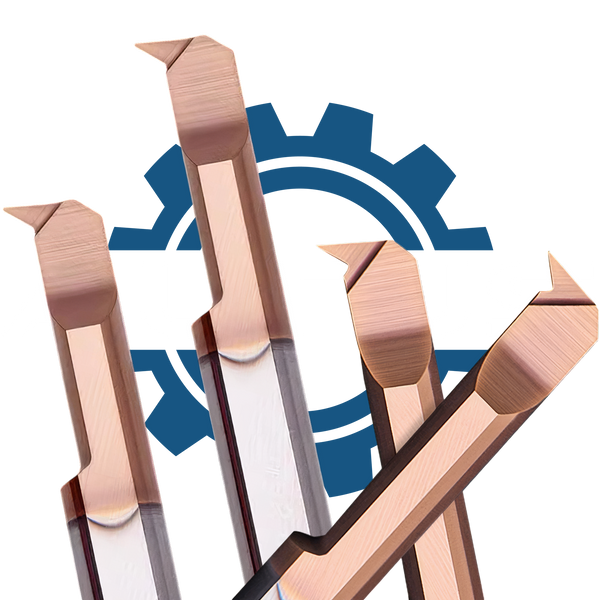

• Геометрія ріжучої частини: оптимізована для формування фаски під кутом 47°, додатковий кут 8° для оптимального стружковідведення.

• Напрямок: правий.

3. Де застосовується?

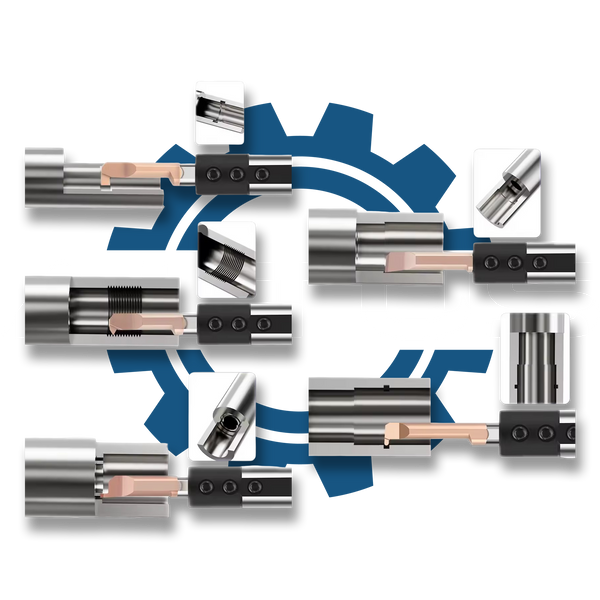

• Чистове розточування та формування фасок у деталях із малим діаметром отвору.

• Обробка отворів зі складною внутрішньою геометрією, де потрібна фаска під конкретним кутом (47°).

• Приладобудування, мікромеханіка, медична техніка, годинникова справа — де потрібна точність і якість внутрішніх фасок та профілів.

• Там, де стандартні різці не дозволяють виконати фаску або профіль з необхідною точністю.

4. Чим відрізняється від інших?

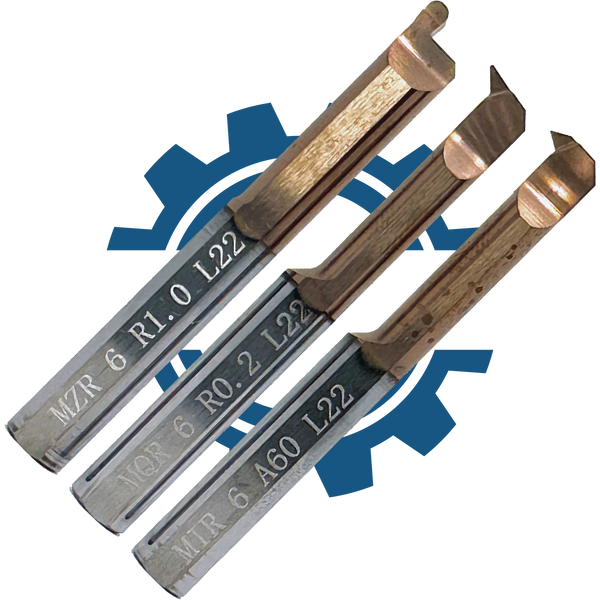

• MQR має унікальну геометрію для формування фасок і профільних ділянок під кутом 47°, що не зустрічається у класичних серіях MTR чи MNR.

• Радіус при вершині (0,2 мм) оптимізований для чистової обробки.

• Серія орієнтована на ті задачі, де потрібне точне та чисте формування фаски у внутрішньому отворі малого діаметра.
