🔩 Тримач осьового інструменту подвійний DTH
(SGW / STRC / SWDZ — альтернативні позначення для пошуку)

🎯 Призначення

• Одночасне встановлення 2 осьових інструментів у одну інструментальну позицію на токарному верстаті.

• Типові пари: свердло + зенкер, свердло + борштанга, зенкер + фаскознімач тощо.

• Рішення для серійної обробки: менше змін інструменту → більше деталей за зміну.

⚙️ Конструкція та монтаж

• Корпус із двома паралельними круглими гніздами (незалежний верхній притиск кожного).

• Встановлення: у стандартний інструментальний затиск/оправку або через подовжувач-адаптер ETH.

• Жорстка геометрія забезпечує точну співвісність і стабільну роботу на подачах.

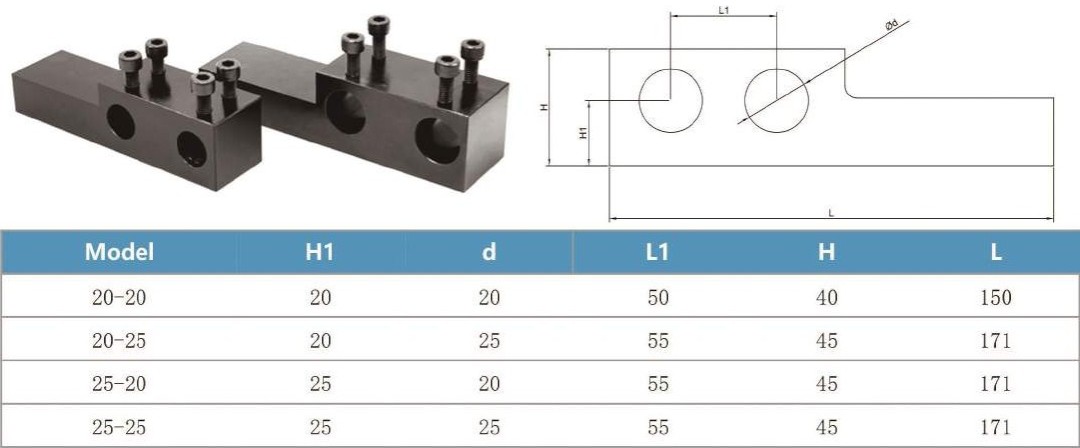

📏 Діапазони серії (згідно каталогу)

• Посадковий діаметр гнізда (Ød): 20 / 25 мм

• Висота бази (H1): 20 / 25 мм

• Крок між гніздами (L): 50–55 мм

• Довжина корпусу (L): 150–171 мм

🧾 Маркування прикладу
DTH20-2D20-L150 → база H1=20 мм, два гнізда Ø20 мм, довжина L=150 мм.

📦 Комплектація

• Блок NEXUS DTH, болти; інструмент у гніздах не входить до комплекту.

🏭 ALTUS ×
Офіційна лінійка оснастки NEXUS для CNC центрів. Серія DTH — подвійні осьові тримачі, що реально скорочують час переналагодження та підвищують продуктивність дільниці.
