Твердосплавні монолітні фрези з кутовим радіусом, 4 зуби, до 58 HRC

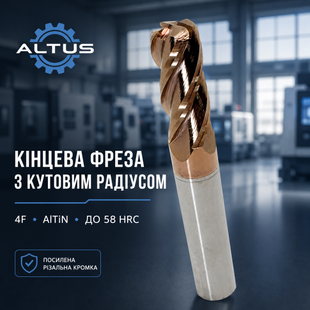

Твердосплавні монолітні кінцеві фрези ALTUS 4F з кутовим радіусом до 58 HRC

Твердосплавні монолітні кінцеві фрези ALTUS з кутовим радіусом, чотирма різальними кромками 4F та зносостійким покриттям AlTiN призначені для професійного фрезерування сталей і металевих сплавів твердістю до 58 HRC. Геометрія Corner Radius поєднує функціональність кінцевої фрези з плоским торцем із посиленим різальним кутом та можливістю формування заданого внутрішнього радіуса на деталі.

Фрези цієї серії застосовуються для контурного та бокового фрезерування, обробки уступів, кишень, площин і внутрішніх переходів на сучасних верстатах та обробних центрах з ЧПК.

Кутовий радіус Corner Radius

Головною конструктивною особливістю фрези є радіус R на переході між торцевою та периферійною різальними кромками. Замість гострого кута ця зона має контрольоване заокруглення, яке підсилює одну з найбільш навантажених ділянок різальної частини.

Кутовий радіус знижує концентрацію навантаження на вершині різальної кромки та підвищує її стійкість до локального викришування. Це особливо важливо при обробці сталей, коли різальний кут зазнає значних механічних і теплових навантажень.

При цьому основна частина торця залишається плоскою. Фрези Corner Radius принципово відрізняються від сферичних Ball Nose: сферична фреза має повністю радіусний торець, тоді як Corner Radius зберігає плоску торцеву геометрію та має заокруглення лише в зоні переходу до периферійної кромки.

Геометрія 4F для продуктивної обробки сталі

Фрези мають чотири різальні кромки 4F, що забезпечує високу продуктивність і хорошу жорсткість інструменту при обробці сталі.

Чотиризуба геометрія добре підходить для бокового і контурного фрезерування, обробки уступів і стінок, чистових та напівчистових проходів. Збільшена кількість різальних кромок дозволяє ефективно розподіляти навантаження під час стабільного фрезерування.

Поєднання 4F із кутовим радіусом створює універсальний інструмент для операцій, де необхідні продуктивність, стабільна геометрія та підвищена міцність різальної кромки.

Обробка уступів, кишень і внутрішніх переходів

Фрези з кутовим радіусом застосовуються для контурного та бокового фрезерування, обробки уступів, кишень, площин і конструктивних переходів.

Основні сфери застосування:

• контурне фрезерування;
• бокова обробка стінок;
• обробка уступів;
• вибірка кишень;
• фрезерування площин;
• чистові та напівчистові проходи;
• формування внутрішніх радіусів;
• обробка деталей із плавним переходом між дном і вертикальною стінкою.

Геометрія Corner Radius дозволяє одночасно обробляти дві взаємно орієнтовані поверхні та формувати між ними задане скруглення. Внутрішній радіус також дозволяє уникнути гострого переходу в конструкції деталі.

Покриття AlTiN для професійного фрезерування

Різальна частина має покриття AlTiN — алюміній-титан-нітрид, яке підвищує термічну та зносну стійкість інструменту при обробці сталі.

Під час фрезерування температура в зоні різання може значно зростати, особливо при високих швидкостях та тривалому контакті інструменту із заготовкою. AlTiN допомагає різальній кромці зберігати робочі властивості в умовах підвищеного теплового навантаження.

Поєднання покриття AlTiN із монолітною твердосплавною основою робить серію придатною для стабільної роботи в серійному виробництві та на високопродуктивному обладнанні з ЧПК.

Дрібнозернистий та ультрадрібнозернистий твердий сплав

Фрези виготовляються з дрібнозернистого та ультрадрібнозернистого твердого сплаву MG/UMG із зернистістю 0,5 мкм та 0,4 мкм залежно від виконання.

Дрібна структура твердосплавної основи дозволяє формувати точну та стабільну різальну кромку, зберігаючи необхідне поєднання жорсткості, міцності та зносостійкості.

Для геометрії Corner Radius це особливо важливо, оскільки зона переходу між торцевою та периферійною кромками бере на себе значну частину навантаження під час контурного та бокового фрезерування.

Радіуси R для різних технологічних завдань

Одним із ключових параметрів при виборі фрези є кутовий радіус R. У лінійці ALTUS використовуються різні значення радіуса, зокрема R0,3; R0,5; R1; R1,5; R2; R3 мм залежно від діаметра та виконання інструменту.

Малий радіус дозволяє зберегти геометрію максимально близькою до фрези з плоским торцем, одночасно підсилюючи різальний кут.

Більший радіус формує більш виражене скруглення, посилює вершину інструменту та дозволяє отримувати відповідний внутрішній перехід на деталі.

Вибір конкретного R залежить від геометрії деталі, необхідного внутрішнього радіуса, величини припуску та характеру технологічної операції.

Точність різального діаметра та хвостовик h6

Для різального діаметра D від 1,0 до 2,9 мм допуск становить 0/−0,01 мм. Для діаметрів від 3,0 до 20,0 мм допуск становить 0/−0,02 мм.

Точні геометричні параметри інструменту сприяють стабільній повторюваності при серійному виробництві та високоточних фрезерних операціях.

Циліндричний хвостовик виготовляється з полем допуску h6, що забезпечує точне та стабільне встановлення фрези у відповідному цанговому, гідравлічному або іншому прецизійному інструментальному патроні.

Діаметри, довжини та виконання

Лінійка фрез ALTUS з кутовим радіусом включає різні різальні діаметри D, значення радіуса R, діаметри хвостовика d, довжини різальної частини та загальні довжини L.

Це дозволяє підібрати інструмент відповідно до розмірів і геометрії деталі, необхідної глибини обробки, конструктивного внутрішнього радіуса та доступності робочої зони.

Короткі виконання забезпечують максимальну жорсткість системи, тоді як подовжені фрези дозволяють працювати в глибших або важкодоступних зонах. При збільшенні вильоту інструменту необхідно враховувати зниження жорсткості та відповідно коригувати режими різання.

Обробка сталей і сплавів до 58 HRC

Фрези ALTUS 4F з кутовим радіусом призначені насамперед для професійної обробки сталей і металевих сплавів твердістю до 58 HRC.

Геометрія підходить для обробки вуглецевих і легованих сталей, нержавіючих і загартованих сталей, чавуну, мідних сплавів та інших металевих матеріалів при правильно підібраних режимах різання.

Конкретні параметри фрезерування підбираються з урахуванням матеріалу заготовки, діаметра і радіуса фрези, глибини різання, припуску, вильоту інструменту, жорсткості верстата та способу закріплення.

Фрези ALTUS Corner Radius для професійної металообробки

Твердосплавні монолітні фрези ALTUS 4F з кутовим радіусом поєднують продуктивну чотиризубу геометрію, посилений різальний кут, дрібнозернисту твердосплавну основу та зносостійке покриття AlTiN.

Серія орієнтована на професійну металообробку, серійне виробництво, обробку конструктивних внутрішніх переходів та роботу зі сталями і сплавами твердістю до 58 HRC.

Фрези маркуються брендом ALTUS та постачаються у фірмовому оформленні. У каталозі ALTUS можна підібрати кінцеву твердосплавну фрезу за різальним діаметром D, кутовим радіусом R, довжиною різальної частини, діаметром хвостовика d та загальною довжиною L відповідно до конкретного технологічного завдання.
