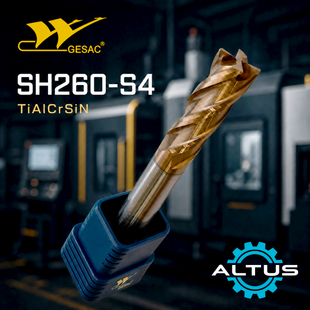

Твердосплавні монолітні фрези GESAC SH260-S4 4F для загартованої сталі
Основу асортименту монолітних фрез у каталозі ALTUS становить інструмент бренду ALTUS. Водночас для складних технологічних завдань і професійної обробки загартованих сталей асортимент доповнений спеціалізованими серіями провідних виробників різального інструменту. Одне з таких рішень — твердосплавні кінцеві фрези GESAC SH260-S4.
GESAC SH260-S4 — преміальна професійна серія монолітних твердосплавних фрез із плоским торцем і чотирма різальними кромками. Інструмент призначений для напівчистової та чистової обробки загартованих сталей твердістю 30–60 HRC на верстатах із ЧПК.
Поєднання наддрібнозернистої твердосплавної основи, високотвердого покриття TiAlCrSiN і спеціалізованої геометрії робить SH260-S4 ефективним рішенням для підприємств, яким необхідні точність, якісна оброблена поверхня та надійна робота інструменту під час фрезерування матеріалів високої твердості.
GESAC SH260-H — спеціалізована серія Class H
Позначення Class H у системі GESAC належить до інструменту для обробки загартованих і високотвердих сталей. Серія SH260-H розрахована на професійне напівчистове та чистове фрезерування матеріалів твердістю 30–60 HRC.
Найефективніше фрези SH260-H працюють із загартованими сталями твердістю 45–60 HRC. Це робить серію особливо актуальною для виготовлення прес-форм, штампів, формотворчих елементів і відповідальних деталей, які потребують остаточної механічної обробки після термооброблення.
На відміну від універсальних фрез для конструкційної сталі, твердосплавна основа, покриття та різальна геометрія SH260 розраховані на підвищені механічні й теплові навантаження.
Геометрія SH260-S4 — 4 зуби та плоский торець
Позначення S4 відповідає чотиризубому виконанню з плоским торцем — 4 Flute Square End Mill. Чотири різальні кромки забезпечують жорсткість робочої частини та рівномірне фрезерування під час чистових і напівчистових проходів.
Фреза з плоским торцем дозволяє формувати рівне дно, обробляти площини, уступи, стінки, кишені та контури. Така геометрія підходить для операцій, де важливі точність розмірів і якість обробленої поверхні.
Кут нахилу спіралі 30° підтримує жорсткість різальної частини та стабільний характер різання. Спеціальна конструкція стружкових канавок сприяє ефективній обробці сталей високої твердості.
Наддрібнозерниста твердосплавна основа та покриття TiAlCrSiN
Для виготовлення SH260-H використовується наддрібнозерниста твердосплавна основа Super Fine Carbide з високою міцністю та в’язкістю. Така структура допомагає різальній кромці протистояти інтенсивному абразивному зношуванню та локальним механічним навантаженням.
Різальна частина фрез SH260-S4 має високотверде багатокомпонентне покриття TiAlCrSiN. Воно підвищує термічну стійкість і зносостійкість інструменту під час фрезерування загартованих сталей.
Твердосплавна основа, покриття TiAlCrSiN і геометрія канавок працюють як єдина інструментальна система, орієнтована на точну напівчистову та чистову обробку.
Напівчистове та чистове фрезерування
GESAC SH260-S4 не є спеціалізованою обдирною фрезою для максимального знімання великого припуску. Основне призначення серії — контрольована напівчистова та чистова обробка загартованих сталей.
Фрези GESAC SH260-S4 застосовуються для:
-
контурного та бокового фрезерування;
-
обробки площин, уступів і стінок;
-
формування кишень і рівного дна;
-
чистових проходів після попереднього видалення припуску;
-
виготовлення прес-форм і штампів;
-
обробки деталей із загартованих інструментальних сталей.
Чотиризуба геометрія 4F особливо ефективна в операціях, де необхідно поєднати точність геометрії, якість поверхні та продуктивність обробки.
Хвостовик h6 і точність установлення
Циліндричний хвостовик фрез SH260-S4 виготовляється з полем допуску h6. Це забезпечує точне встановлення інструменту в прецизійному цанговому, гідравлічному або термозатискному патроні.
Під час чистового фрезерування загартованої сталі особливе значення мають якість патрона, мінімально необхідний виліт і фактичне радіальне биття всієї інструментальної системи. Чим менше биття, тим рівномірніше розподіляється навантаження між чотирма різальними кромками.
Точне встановлення допомагає підтримувати якість поверхні, розмірну точність і прогнозовану роботу твердосплавної фрези.
Охолодження та умови застосування
Для серії GESAC SH260-H рекомендоване оливне охолодження або оливний туман. Стабільний температурний режим у зоні різання особливо важливий під час тривалого фрезерування високотвердих сталей.
Режими різання необхідно підбирати з урахуванням твердості матеріалу, діаметра фрези, вильоту інструменту, жорсткості верстата, типу операції та величини припуску.
Для отримання прогнозованого результату фрезу для ЧПК слід використовувати зі справним шпинделем і точним інструментальним патроном.
Розмірний ряд GESAC SH260-S4
Серія SH260-S4 охоплює діаметри від D1 до D20. Довжина різальної частини залежно від виконання становить від 2,5 до 50 мм, а загальна довжина — від 50 до 100 мм.
У розмірному ряду представлені стандартні та спеціальні виконання з різними діаметрами хвостовика. Це дозволяє підібрати твердосплавну кінцеву фрезу відповідно до патрона, необхідної жорсткості та конкретного технологічного завдання.
Точний заводський код GESAC визначає діаметр фрези, довжину різальної частини та виконання хвостовика. Загальну довжину й інші параметри потрібно враховувати під час вибору конкретної позиції.
Купити фрези GESAC SH260-S4 в Україні
Твердосплавні монолітні фрези GESAC SH260-S4 4F доповнюють основний асортимент фрез ALTUS як професійне рішення для напівчистової та чистової обробки загартованих сталей 30–60 HRC.
В ALTUS можна купити фрези GESAC SH260-S4 з плоским торцем і покриттям TiAlCrSiN, підібравши необхідний діаметр, довжину різальної частини, загальну довжину та виконання хвостовика.
Фахівці ALTUS допоможуть підібрати фрезу GESAC для ЧПК відповідно до матеріалу, його твердості, типу верстата та запланованої технологічної операції.
