Монолітні твердосплавні конічні фрези ALTUS 2F/3F/4F із плоским торцем, AlTiN, до 58 HRC

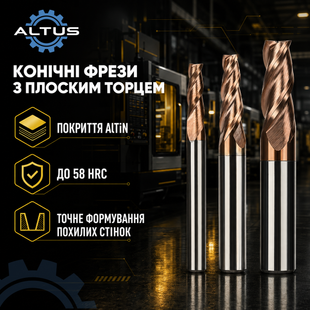

Конічні твердосплавні фрези ALTUS

Монолітні твердосплавні конічні фрези ALTUS із плоским торцем призначені для професійного фрезерування похилих стінок, конічних пазів, кишень, заглиблень і деталей із заданим технологічним ухилом. Геометрія tapered flat end mill поєднує плоский різальний торець із робочою частиною, діаметр якої поступово збільшується в напрямку до хвостовика.

Серія представлена виконаннями 2F, 3F і 4F, оснащена зносостійким покриттям AlTiN та розрахована на обробку сталей і металевих сплавів твердістю до 58 HRC на верстатах і обробних центрах із ЧПК.

Для чого використовують конічні фрези з плоским торцем

Конічна кінцева фреза дає змогу обробляти плоске дно та похилу стінку одним інструментом. Її застосовують для контурного й бокового фрезерування, виготовлення конічних кишень, пазів, рельєфів, формувальних порожнин та інших елементів зі змінним поперечним розміром.

Такі фрези використовуються під час виготовлення пресформ, матриць, штампів, електродів, ливарного оснащення та деталей зі складною просторовою геометрією. Конічний профіль також підходить для обробки ребер, глибоких ділянок і поверхонь із заданим кутом нахилу.

Особливості плоского торця

Плоский торець дозволяє обробляти дно кишені, формувати плоскі ділянки та отримувати визначений перехід між дном і похилою стінкою. Цим інструмент відрізняється від конічної сферичної фрези, яка залишає радіусний профіль і використовується переважно для плавних тривимірних поверхонь.

Конічну фрезу з плоским торцем також не слід плутати з фасочною фрезою. Фасочна фреза переважно обробляє крайку або виконує локальну V-подібну канавку, тоді як конічна фреза має протяжну різальну частину для обробки похилої стінки по всій робочій довжині.

Покриття AlTiN

Різальна частина фрез ALTUS має покриття AlTiN на основі нітриду алюмінію та титану. Покриття підвищує зносостійкість і термостійкість різальних кромок, що особливо важливо під час фрезерування сталей, інструментальних матеріалів і попередньо загартованих заготовок.

AlTiN допомагає захищати твердосплавну основу від інтенсивного нагрівання та абразивного зношування. Поєднання покриття з монолітною твердосплавною конструкцією дозволяє використовувати фрези ALTUS для обробки матеріалів твердістю до 58 HRC.

Монолітна твердосплавна конструкція

Фреза повністю виготовлена з твердого сплаву, тому різальна частина та хвостовик утворюють єдиний жорсткий інструмент. Така конструкція добре протистоїть пружному відхиленню та допомагає зберігати стабільність під час роботи на верстатах із ЧПК.

Діаметр конічної частини збільшується в напрямку до хвостовика. Завдяки цьому інструмент має масивнішу серцевину порівняно з тонкою циліндричною фрезою аналогічної робочої довжини, що важливо під час обробки глибоких і важкодоступних ділянок.

Виконання 2F, 3F і 4F

Фрези 2F мають дві різальні кромки та збільшений простір стружкових канавок. Таке виконання полегшує відведення стружки під час обробки пазів, глибоких ділянок і операцій із підвищеним об’ємом матеріалу, що видаляється.

Тризубі фрези 3F поєднують достатній простір для стружки з додатковою різальною кромкою. Це універсальне виконання для різних видів контурного, бокового та кишенькового фрезерування.

Фрези 4F мають чотири різальні кромки й масивнішу серцевину. Їх доцільно застосовувати під час обробки сталей, коли важливі жорсткість інструменту, стабільна робота та продуктивне зняття матеріалу за умови достатнього відведення стружки.

Основні розміри конічної фрези

Для підбору інструменту необхідно враховувати малий діаметр плоского торця, односторонній кут конуса, довжину різальної частини, діаметр хвостовика та загальну довжину фрези. Діаметр торця й діаметр хвостовика є різними характеристиками та зазначаються окремо.

У маркуванні D1×0,5°×4×d4×50 значення D1 означає діаметр плоского торця 1 мм, 0,5° — односторонній кут конуса, 4 — довжину різальної частини, d4 — діаметр хвостовика 4 мм, а 50 — загальну довжину інструменту.

Асортимент конічних фрез ALTUS

Асортимент охоплює фрези з діаметром плоского торця від 0,5 до 8 мм, односторонніми кутами конуса від 0,5° до 20°, хвостовиками діаметром 4, 6, 8, 10 і 12 мм та загальною довжиною 50, 60 або 75 мм.

Різні поєднання діаметра, кута та робочої довжини дозволяють підібрати інструмент для мініатюрних елементів, вузьких конічних пазів, глибоких порожнин і великих похилих поверхонь. Кожен типорозмір може бути представлений у виконанні 2F, 3F або 4F.

Обробка матеріалів до 58 HRC

Серія ALTUS із покриттям AlTiN призначена для фрезерування конструкційних, легованих, інструментальних і попередньо загартованих сталей, а також інших сумісних металевих матеріалів твердістю до 58 HRC.

Конкретні режими різання необхідно вибирати з урахуванням марки матеріалу, жорсткості верстата, вильоту інструменту, кута конуса, робочої довжини та кількості зубів.

Як підібрати конічну фрезу

Спочатку визначають необхідний діаметр плоского торця та кут нахилу оброблюваної стінки. Після цього підбирають довжину різальної частини, діаметр хвостовика, загальну довжину та кількість зубів.

Важливо враховувати, що в цій серії зазначається односторонній кут. Наприклад, фреза з кутом 2° формує нахил 2° з кожного боку відносно осі, а повний кут між протилежними стінками становить 4°.

Купити конічні твердосплавні фрези ALTUS

У каталозі ALTUS можна підібрати монолітні твердосплавні конічні фрези 2F, 3F і 4F із плоским торцем, покриттям AlTiN та робочою твердістю до 58 HRC.

Для підбору повідомте діаметр торця, односторонній кут конуса, робочу глибину, діаметр хвостовика, кількість зубів і матеріал заготовки. Доставка інструменту здійснюється по всій Україні.
