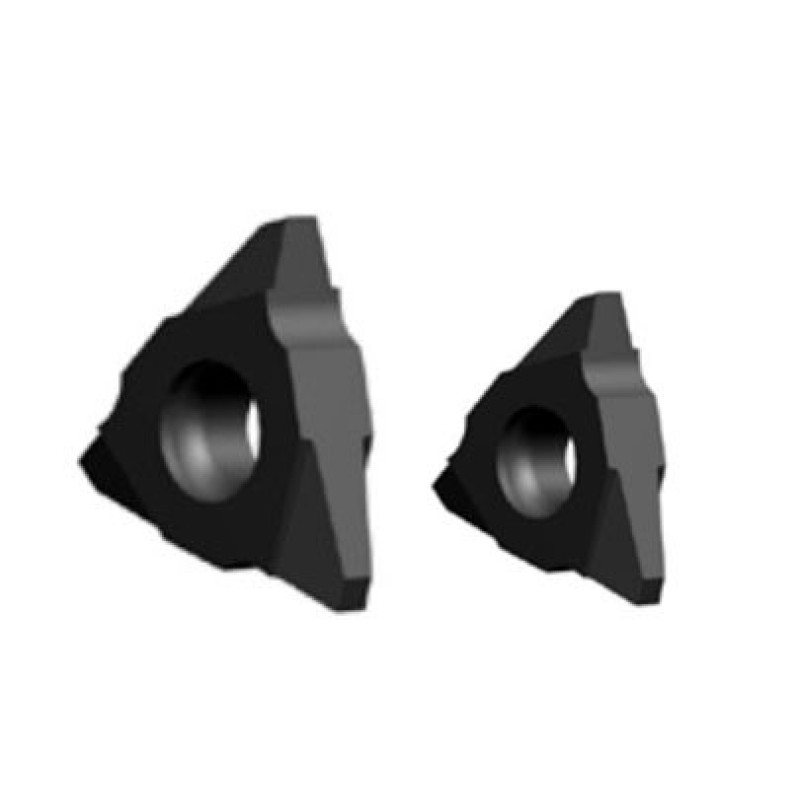

27VER7.07-M2.25 DM215 пластина для нарізання черв’ячних зубчастих коліс

Бренд: DaoQin Код товару: 25631
В наявності
Наявність уточнюйте у менеджера
від 789.87 грн

Бажаєте дізнатись коли ціна зміниться?
d:6.35 мм
Pf:0.68 мм
S:6.4 мм
øI.C:15.87 мм
Бренд:DaoQin
27VER7.07-M2.25 DM215 пластина для нарізання черв’ячних зубчастих коліс
від 789.87 грн
Опис

Змінна твердосплавна пластина для нарізання черв'яка. Основний профіль зуба та маркування для черв'ячних передач 40°.

Осьовий крок, Px 7.07 мм. Модуль черв’ячного колеса 2.25.

Група оброблюваних матеріалів за ISO: P, M, K.

Модуль пружності m.

Осьовий крок Px, Px=нм.

Висота верхнього зуба ha, ha=м, h1=2 мм, короткий зуб ha=0,8 м.

Зазор між верхніми зубцями c ,c=0,2 мм, який допускається зменшити до 0,15 мм і збільшити до 0,35 мм.

Осьова товщина зуба Sx, Sx=0,5 пікселя =0,5 нм.

Радіус заокруглених кутів основи зуба Pf, Pf=0,3 мм, допускається зменшити до 0,2 мм, збільшити до 0,4 мм, а також допускається утворення єдиної дуги.

Радіус верхньої частини зуба заокруглено ra, ra ≤ 0,2 мм.

Кут тиску або кут профілю.

Кут осьового тиску a=20° архімедового черв'яка (черв'як ZA); кут нормального тиску ax черв'яка нормального прямолінійного профілю (черв'як ZN)

=20°; кут нормального тиску евольвентного черв’яка (черв’як ZI) an=20°; конус циліндричного черв’яка з конічною оболонкою (черв’як ZK)

Кут форми фасонного інструмента a0=20°. У силовій передачі допускається збільшення кута притиску.

Рекомендується використовувати 25°. У механізмі індексування допускається збільшення кута притискання.

Допускається зменшення кута притискання, рекомендовано 15° або 12°.

Різьбовий сплав - DM215 -

оптимальний для обробки нержавіючої сталі, також підходить для обробки інших видів сталі на середніх і високих швидкостях. Можлива обробка чавуну.

Рекомендовані режими різання: для нержавної сталі (Vc) 80-140 мм/хв, для сталі (Vc) 120-180 мм/хв.

Група оброблюваних металів за ISO: P15-P25 , M15-M30 , K25 .

Pf0.68 мм
Модуль2.25
Осьовий крок, Px7.07 мм
БрендDaoQin
Країна виробництваКитай
МаркаVER
Вид пластинитвердосплавні
Розмір пластини27
Оброблюваний матеріалP (сталь) M (нержавіюча сталь) K (чавун)
Типзовнішня
Виконанняправе
øI.C15.87 мм
S6.4 мм
d6.35 мм
Різьбовий сплавDM215
Вага0.023 кг
Характеристики
Характеристики пластин
d
6.35 мм
Pf
0.68 мм
S
6.4 мм
øI.C
15.87 мм
Бренд
DaoQin
Вага
0.023 кг
Вид пластини
твердосплавні
Виконання
праве
Країна виробництва
Китай
Марка
VER
Модуль
2.25
Оброблюваний матеріал
P (сталь) M (нержавіюча сталь) K (чавун)
Осьовий крок, Px
7.07 мм
Різьбовий сплав
DM215
Розмір пластини
27
Тип
зовнішня
