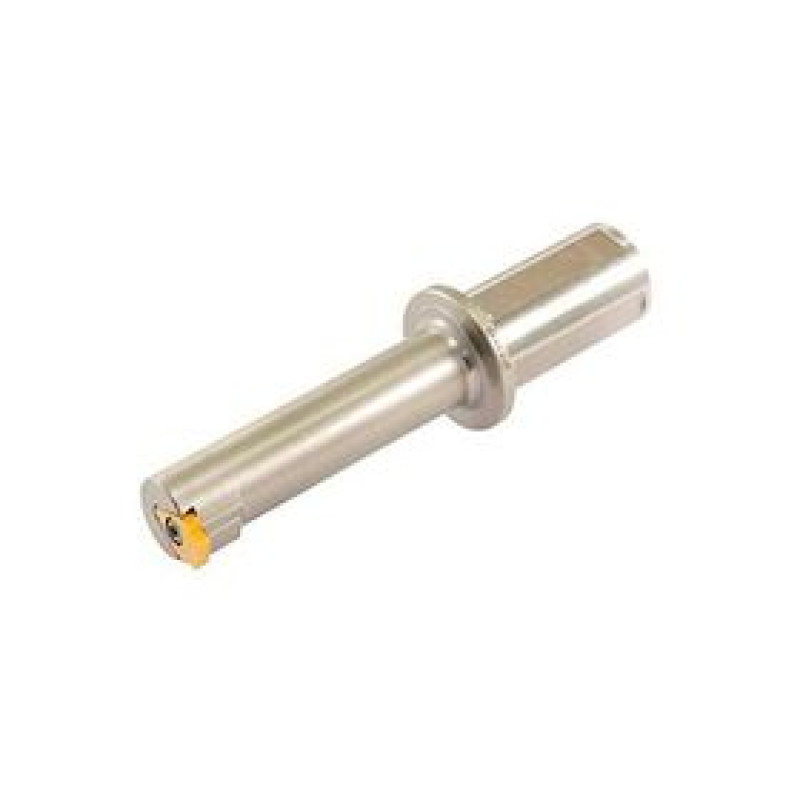

ABT-B42-D40-Y32-L125-I075 довбальна державка для внутрішніх шпонкових пазів
Бажаєте дізнатись коли ціна зміниться?
Довбальна державка зі змінними головками для оброблення внутрішніх шпонкових пазів. Призначена для головок AKKO типу B42 (у позначенні виробу — B42**). Мінімальний діаметр отвору D min — 40 мм. Хвостовик Weldon, d — 32 мм; довжина різальної частини Lc — 75 мм.
Суцільна основа від посадкового місця головки до хвостовика забезпечує жорсткість інструмента. Змінні головки різних розмірів і форм дають змогу обробляти шпонкові пази завширшки від 4.98 до 14.01 і завглибшки 2.6–8.5 мм.
Інструмент призначений для довбання внутрішніх шпонкових пазів у металі. Такі пази застосовують у шестернях, маточинах, зубчастих колесах, втулках, напівмуфтах, муфтах і шківах. Державка розрахована на використання на верстатах із ЧПК: токарних і фрезерних обробних центрах з віссю Y, а також довбальних верстатах. Положення інструмента відносно внутрішнього отвору задають за допомогою операційних функцій ЧПК.
Для встановлення інструмента на багатоцільовий фрезерний обробний центр потрібні установна планка та індикатор годинникового типу для перевірки орієнтації шпинделя. На токарному верстаті без осі Y для точного регулювання координати Y потрібна ексцентрикова втулка. Ці пристосування є додатковими.
| Серія | ABT |
|---|---|
| Для пластин | B42** |
| Dmin | 40 мм |
| Lc | 75 мм |
| d | 32 мм |
| L | 125 мм |
| L1 | 85 мм |
| H | 30 мм |
| Бренд | AKKO |
| Країна виробництва | Туреччина |
| Вага | 0.790 кг |
| Габарити в упаковці (Д×Ш×В) | 15x6x6 см |
