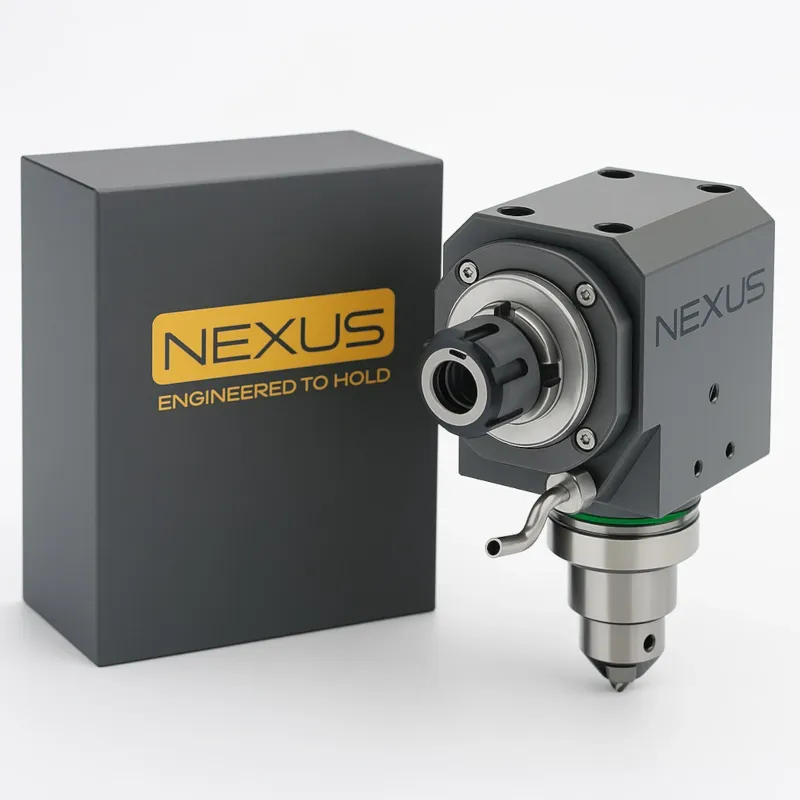

Оправка BMT40-ER20 — це приводна радіальна (кутова) оправка для встановлення інструменту через ER20-патрон. Має компактну конструкцію (ширина 63 мм) і сумісність зі станками з револьверною головкою типу BMT40. Вихід інструмента — під 90° до осі станка, діапазон затиску інструменту 1–13 мм.

Висота або довжина:151 / 176 мм

Довжина по осі інструмента:143 мм

Конфігурація:Привідний блок BMT - Радіальна оправка (кутова, 90°)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–13 мм

Оправка BMT40-ER20 радіальна (кутова)

9 999.00 ₴

Опис

🛠️ Опис товару

Приводна оправка BMT40-ER20 з ER20-виходом призначена для радіального (кутового) встановлення інструмента на токарних ЧПУ-станках зі стандартом кріплення BMT40.
Завдяки кутовому розміщенню виходу (90°) ця модель забезпечує ефективну обробку торців, площин, отворів і фасок у поперечному напрямку.

Корпус має оптимальні розміри для забезпечення жорсткості: ширина 63 мм, глибина (по осі обробки) — 143 мм, висота по монтажній осі — 151/176 мм. Інструмент фіксується через цангу ER20 у діапазоні 1–13 мм. Подача СОЖ — зовнішня, через штуцер.

🔍 Розшифровка маркування BMT40-ER20

Позначення	Розшифровка
BMT40	Тип кріплення до станка — BMT40 (револьверна головка)
ER20	Тип виходу — цанговий патрон ER20
Радіальна	Інструмент виходить під 90° до осі станка

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Радіальна (кутова, 90°)
Стандарт кріплення	BMT40
Вихід	ER20
Діапазон затиску інструменту	1–13 мм
Висота (монтажна)	151 / 176 мм
Довжина (по осі інструмента)	143 мм
Ширина корпусу	63 мм
Подача СОЖ	Зовнішня (через штуцер)

✨ Переваги

✅ Надійна конструкція з точним позиціонуванням
✅ Компактна форма — ідеально для обмежених револьверів
✅ Універсальність завдяки ER20
✅ ALTUS: точність, контроль жорсткості, надійність у промислових умовах

🔧 Застосування

Встановлення на токарні ЧПУ-станки з револьверною головкою під стандарт BMT40. Радіальне (перпендикулярне) обертання інструменту — для свердління, розгортки, торцевого фрезерування, фасок.

⚙️ Сумісність

Сумісна з цангами типу ER20 у діапазоні 1–13 мм.
Інструменти з циліндричним хвостовиком, призначені для цангового затиску.

🎯 Призначення

Для професійної обробки деталей у поперечному напрямку на ЧПУ. Ідеальне рішення для токарних центрів із приводним інструментом.

🏭 ALTUS — точність під кутом

📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

151 / 176 мм

Довжина по осі інструмента

143 мм

Конфігурація

Привідний блок BMT - Радіальна оправка (кутова, 90°)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–13 мм

Тип виходу

ER20

Тип посадки

BMT40

Ширина корпусу

63 мм
