🛠️ Опис товару

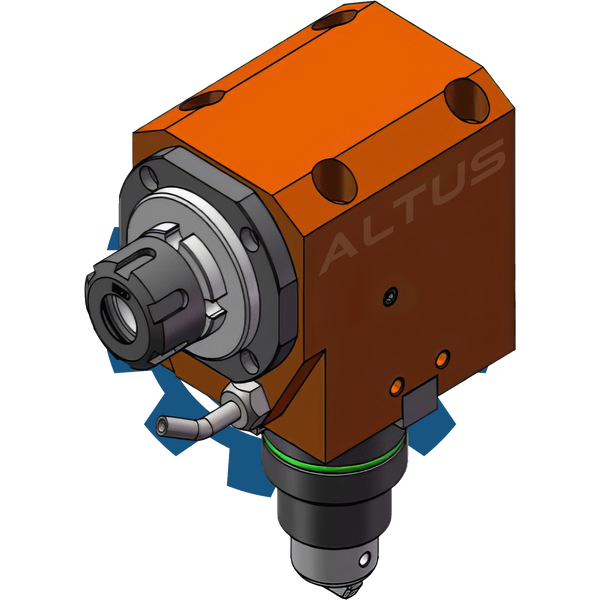

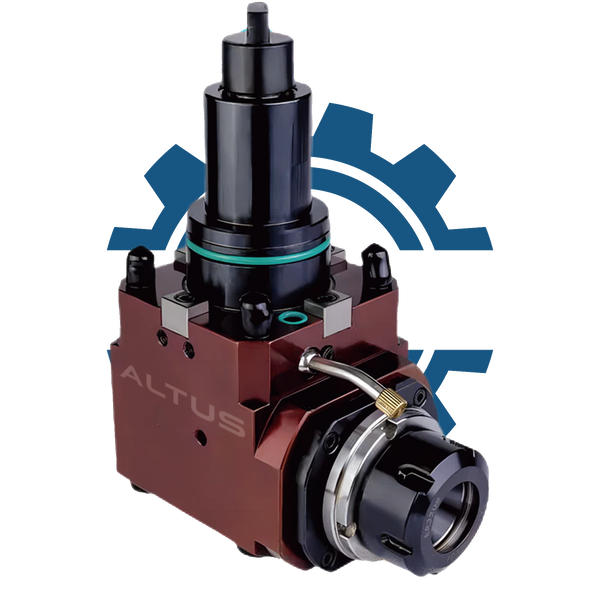

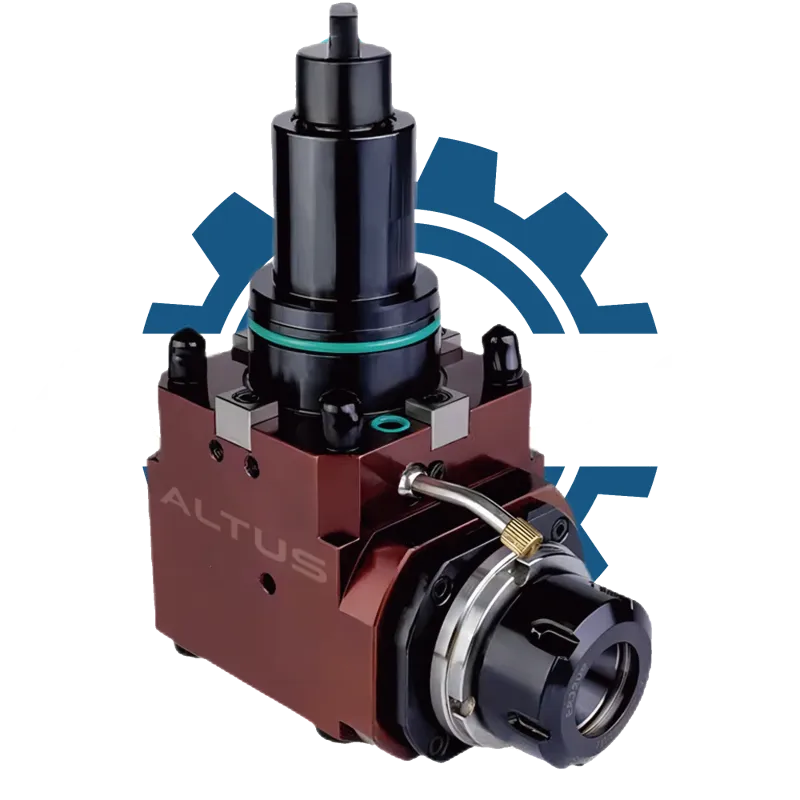

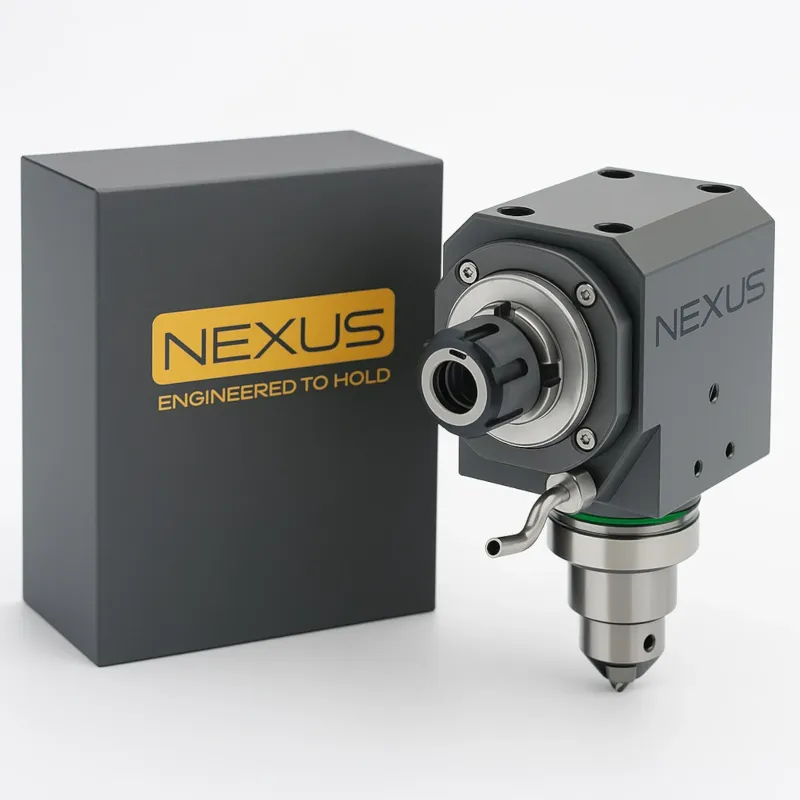

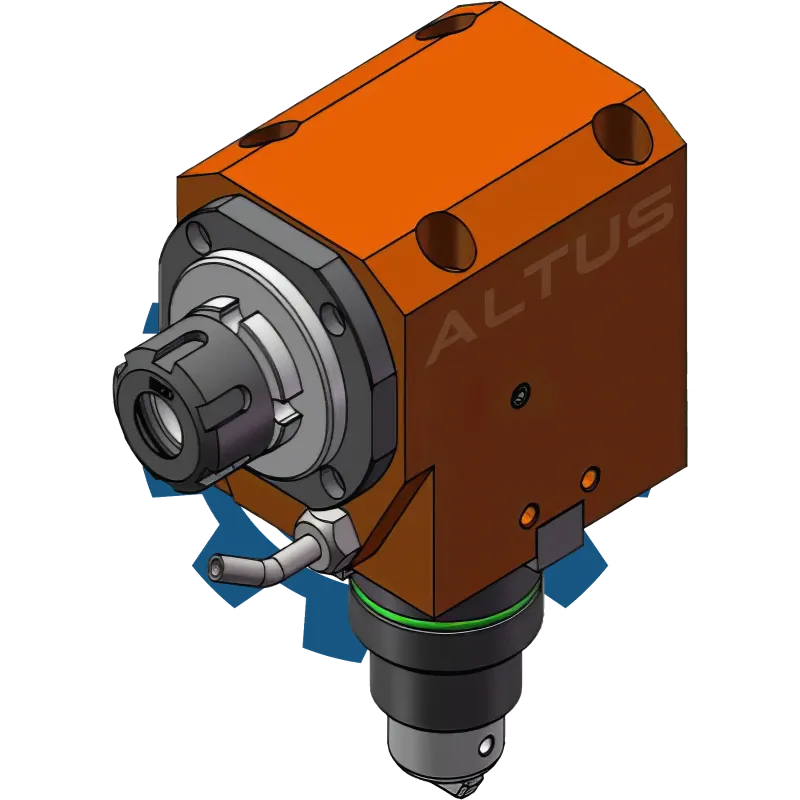

Ця модель призначена для встановлення інструменту перпендикулярно до осі обертання деталі на токарних ЧПУ-станках, оснащених револьверною головкою BMT65. Вихід типу ER32 дозволяє працювати з широким спектром інструментів діаметром від 2 до 20 мм, що робить її універсальним вибором для обробки торців, фасок, отворів.
Оправка має три варіанти монтажної висоти — 225, 250 і 275 мм — для адаптації до різних моделей револьверних головок (наприклад, залежно від кількості позицій або типу платформи). Це може означати або наявність змінних підставок/фланців, або різні модифікації в одній лінійці.
🔍 Розшифровка маркування BMT65-ER32
| Позначення | Розшифровка |
|---|---|
| BMT65 | Стандарт кріплення до револьверної головки ЧПУ (BMT65) |
| ER32 | Тип виходу інструмента — цанговий патрон ER32 |
| Радіальна | Кутове (90°) положення інструмента |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Радіальна (кутова, 90°) |
| Стандарт кріплення | BMT65 |
| Тип виходу інструмента | ER32 |
| Діапазон затиску | 2–20 мм |
| Висота (монтажна) | 225 / 250 / 275 мм |
| Довжина (по осі інструмента) | 168,5 мм |
| Ширина корпусу | 94 мм |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Варіативна висота для сумісності з різними конфігураціями ЧПУ
✅ Максимальна жорсткість завдяки широкому корпусу
✅ Затиск інструмента Ø2–20 мм через ER32
✅ ALTUS × — оптимальне рішення для великогабаритної обробки
🔧 Застосування
Для поперечного встановлення інструмента на токарних ЧПУ з револьверною головкою BMT65. Свердління, зенкерування, торцювання, розгортка. Надійна робота з інструментами Ø2–20 мм.
⚙️ Сумісність
Працює з усіма стандартними цангами ER32. Сумісна з круглим інструментом у діапазоні Ø2–20 мм.
Монтаж — на револьверні головки зі змінною або регульованою базою (залежно від висоти 225/250/275 мм).
🎯 Призначення
Для точного і стабільного поперечного оброблення на важких ЧПУ-станках. Вибір для підприємств із широкою номенклатурою інструменту.
