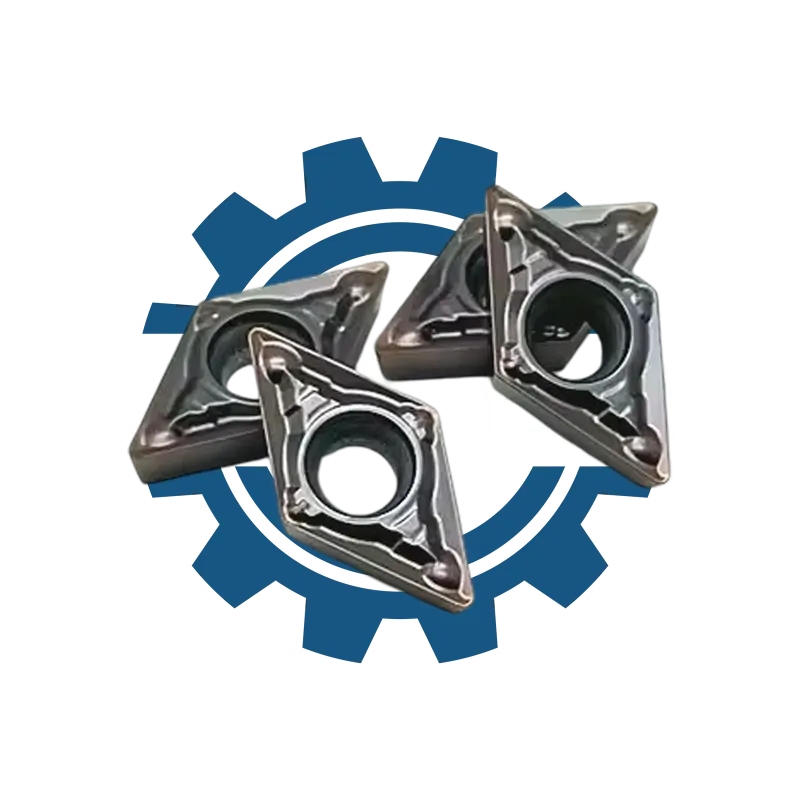

Пластина прохідна DCMT 070204 MV LF6018

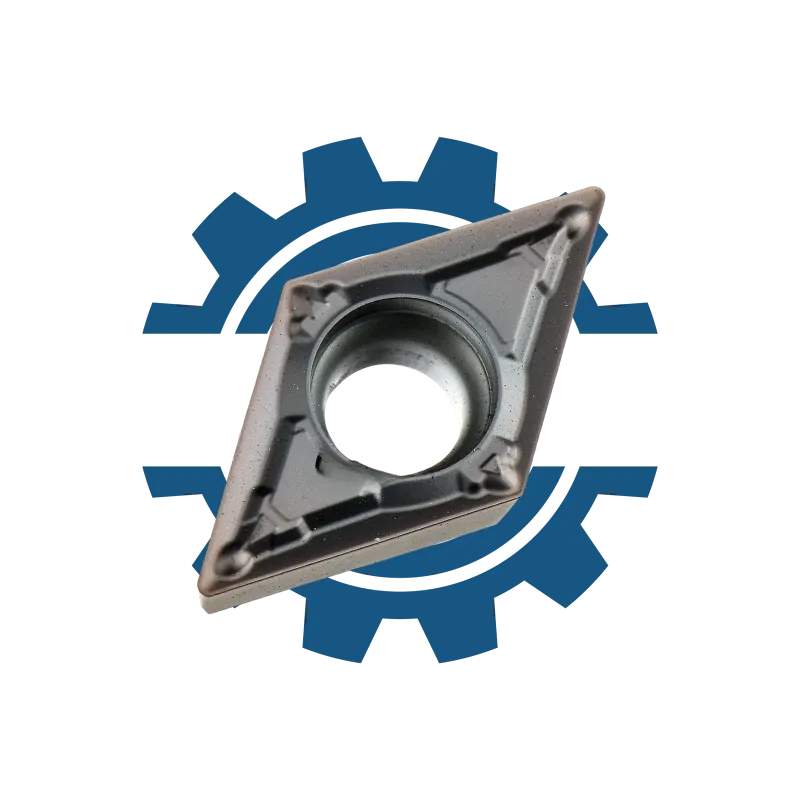

Пластина прохідна DCMT 070204 MV LF6018 – це твердосплавна пластина геометрії D-ромб 55° з позитивним заднім кутом і компактним форматом 07, призначена для чистового та напівчистового точіння й розточування сталей на токарних верстатах з ЧПК. Розмір 070204 відповідає малому корпусу з радіусом вершини 0,4 мм, що дає високу точність розмірів і гарну чистоту поверхні при помірних подачах та глибинах різання. На відміну від більш гладкої DCMT 070204 LF6018 без вираженого рельєфу, виконання MV має сформований стружколом по всій передній поверхні (див. фото), який забезпечує контрольоване формування, дроблення та відведення стружки на універсальних середніх режимах, знижує ризик намотування стружки та робить пластину придатною як для зовнішнього точіння, так і для розточування отворів. Сплав LF6018 забезпечує підвищену зносо- й термостійкість при обробці конструкційних та легованих сталей (ISO P) у стабільних умовах серійної обробки.

🧩 Геометрія та конструкція серії

Пластини DCMT та DCGT мають форму ромба 55° з позитивним заднім кутом, завдяки чому:

• створюють менші сили різання, ніж негативні DNMG;

• підходять для розточування та чистового/напівчистового точіння;

• добре працюють на менш жорстких верстатах, при великих вильотах або на тонкостінних деталях.

DCMT – стандартна позитивна пластина з фрезерованим/пресованим стружколомом.
DCGT – шліфована, ще більш гостра геометрія, часто з полірованою передньою поверхнею, орієнтована на чистову обробку та кольорові сплави / алюміній.

⚙️ Область застосування

Група DCMT / DCGT використовується для:

• розточування отворів (у внутрішніх тримачах);

• зовнішнього точіння з вимогами до якості поверхні;

• підрізання торця та фасок у чистових/напівчистових режимах;

• роботи по деталях з низькою жорсткістю, довгих вильотах інструмента, де негативні геометрії дають надмірні вібрації.

Практичні сценарії:

• універсальне точіння сталі (DCMT з HM / PM / MV / MX / FW / SL на сплавах YBC252, LF9218, P6205 тощо);

• напівчистова/чистова обробка отворів у корпусних деталях;

• чистова обробка алюмінію та кольорових сплавів (DCGT AL K10) з високою якістю поверхні.

🧱 Матеріали обробки та сплави

За твоїм переліком, група перекриває такі матеріали:

• Сталі (ISO P) – основний фокус:

  • LF6018, LF9218, P6215F, P6205, P8080, P8090, YBC252 – універсальні та стійкі сплави для сталі;

• Чавун / комбіновані застосування (ISO K/P):

  • K5115 – сплав, що часто орієнтується на чавун та абразивні матеріали;

• Кольорові й алюмінієві сплави (ISO N):

  • K10 у поєднанні з геометрією AL – класична чистова комбінація для алюмінію та кольорових сплавів;

• Універсальні застосування:

  • P8125 (FW) – часто використовується як універсальний сплав для сталі/чавуну при змінних режимах.

Сумарно по групі присутні сплави:

LF6018, P6215F, YBC252, P8090, LF9218, K5115, P6205, P8125, P8080, K10.

📏 Розміри та геометрія стружколома

Радіуси вершини:

• 02 – ~0,2 мм → чистова обробка, висока точність, мінімальне зминання;

• 04 – ~0,4 мм → напівчистова/легка чорнова, компроміс між міцністю та якістю поверхні;

• 08 (у 11T308) – ~0,8 мм → стійкіша кромка для більш агресивних режимів.

Стружколоми / геометрії:

• HM, HPM, PM, MV, MX, FW, SL – різні варіанти для сталі в середніх та чистових режимах, із відповідним дробленням стружки;

• AL – спеціальна чистова геометрія для алюмінію та кольорових сплавів.

🚀 Переваги групи DCMT / DCGT

• Позитивна геометрія 55° – знижені сили різання, гарно працює при розточуванні та чистовому точінні.

• Малі радіуси вершини – висока точність розмірів і якість поверхні.

• Комбінація стандартних DCMT і чистових DCGT дозволяє в одній геометрії закрити і напівчистову, і чистову обробку, включно з алюмінієм.

• Широкий вибір стружколомів та марок сплавів під сталі, чавун і кольорові матеріали.

• Підходять для токарних верстатів з ЧПК і токарних автоматів, де важлива повторюваність та передбачуваний контроль стружки.
