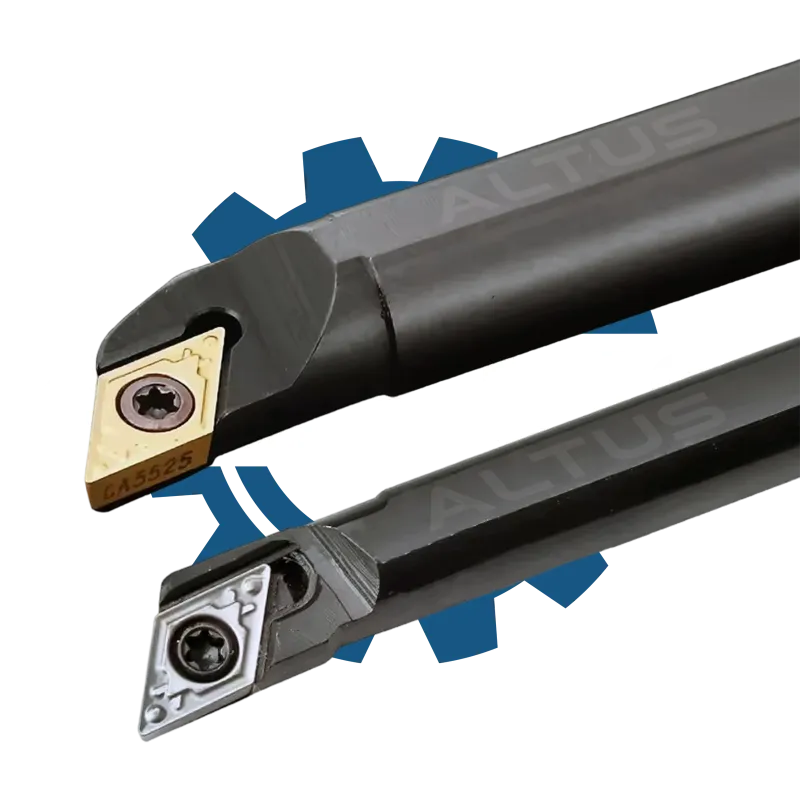

Різець розточний S10K-SDXCL07

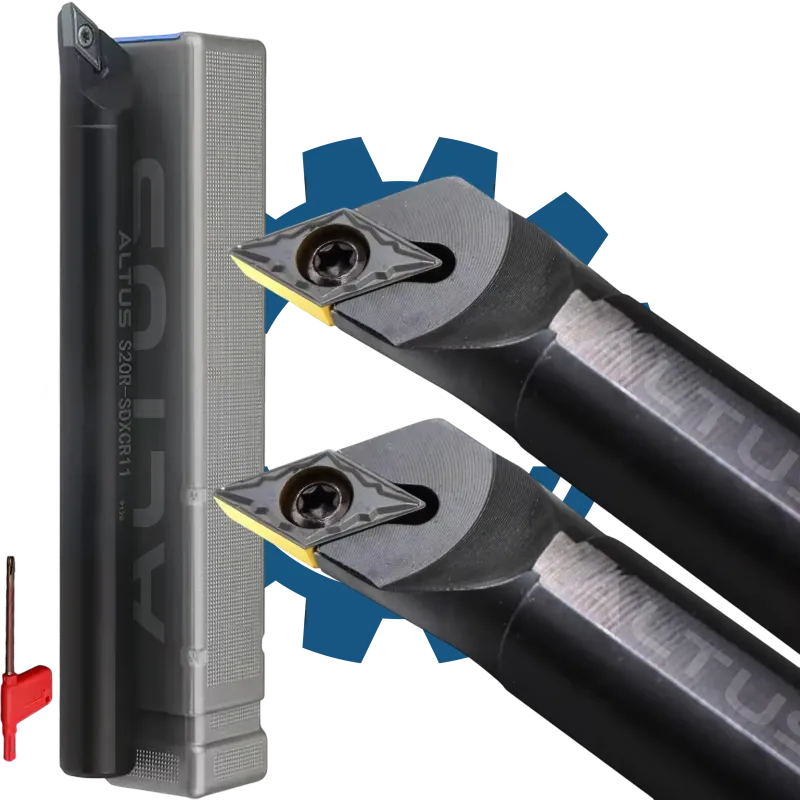

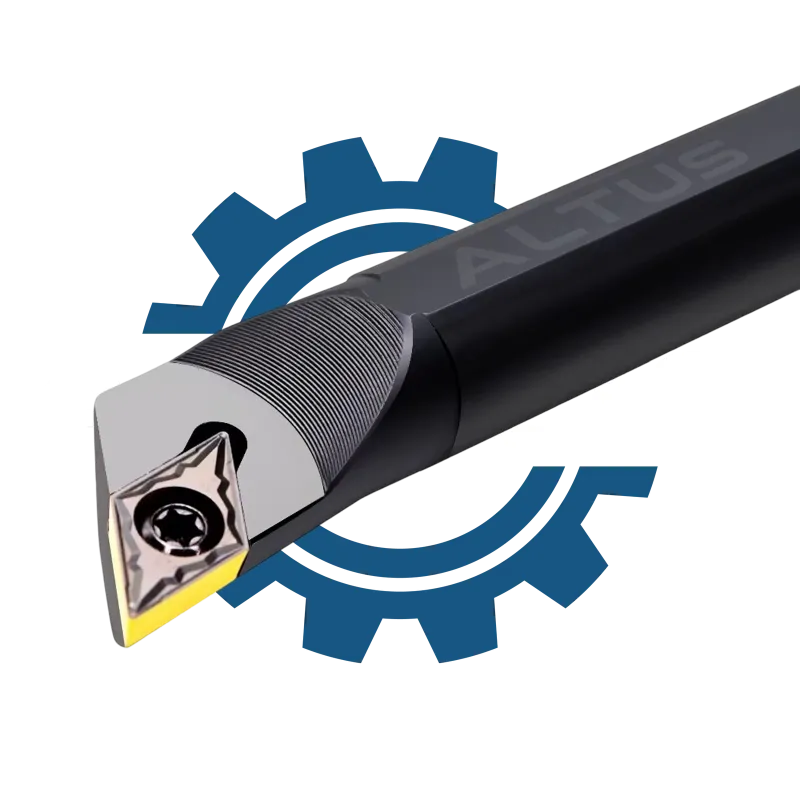

🔩 Розточні державки ALTUS серії SDXCR/L — професійний стандарт точності

📌 Що це за інструмент?

SDXCR/L — це високоточні токарні державки для внутрішнього точіння та розточування, спроєктовані для роботи зі змінними твердосплавними пластинами типу DCMT / DCGT (55°).
Конструкція з кріпленням пластини гвинтом гарантує жорсткість, стабільність розмірів та високу чистоту поверхні.

Підходить для ЧПУ та універсальних токарних верстатів. Використовується в машинобудуванні, інструментальному виробництві, при серійному і ремонтному точінні.

📐 Розшифровка маркування SDXCR/L

Приклад: S16Q-SDXCR07

1. S — матеріал державки: alloy steel (високоміцна легована сталь з термообробкою).

2. 16 — діаметр державки у мм (серія від Ø8 до Ø25, але під замовлення можливі інші!).

3. Q — довжина державки (Q = 150 мм, інші варіанти: K, M, R, S від 125 до 250 мм, але під замовлення можливі інші!).

4. S — спосіб кріплення пластини: гвинтом (Screw clamp).

5. D — тип пластини: ромбічна 55° (DCMT/DCGT).

6. X — entrance angle по ISO = 100° (умовне значення для кодування).
   🔍 Фактично:

   • Пластина 55° + нахил державки 5° = 60°

   • 180° – 60° = 120° реальний кут до осі

   • ISO дає 100° як умовний кут входу.

7. C — задній кут пластини = 7°.

8. R / L — напрямок подачі (R — права, L — ліва).

9. 07 / 11 — розмір пластини:

   • 07 — DCMT/DCGT 070202, 070204, 070208

   • 11 — DCMT/DCGT 11T302, 11T304, 11T308

⚙️ Технічні параметри серії

• Кут: 100° (реально утворює 120° до осі заготовки).

• Матеріал державки: легована сталь з гартуванням.

• Тип державки: S-type (зменшене перерізання для гасіння вібрацій).

• Кріплення пластини: гвинт (Screw clamp).

• Сумісні пластини: DCMT / DCGT 55°, задній кут 7°.

• Діаметр державки: 8, 10, 12, 16, 20, 25 мм (інші — під замовлення).

• Довжина державки: 125–250 мм (інші — під замовлення).

🛠 Де застосовується?

• Внутрішнє точіння отворів малого та середнього діаметра.

• Чистова та напівчистова обробка сталі, нержавіючих сталей, чавуну, кольорових сплавів.

• Виготовлення та ремонт деталей у приладобудуванні, машинобудуванні, енергетиці, інструментальному виробництві.

✅ Переваги ALTUS SDXCR/L

• Надійна фіксація пластини — стабільна геометрія різання.

• Висока точність — оптимальна геометрія для чистової обробки.

• Гнучкість — робота з великим вибором пластин DCMT/DCGT у різних сортах.

• Довговічність — зносостійка державка зі спеціальною термообробкою.

• Універсальність — права та ліва версії.
