S40S-MC12-N державка розточувальна комбінована
Бажаєте дізнатись коли ціна зміниться?

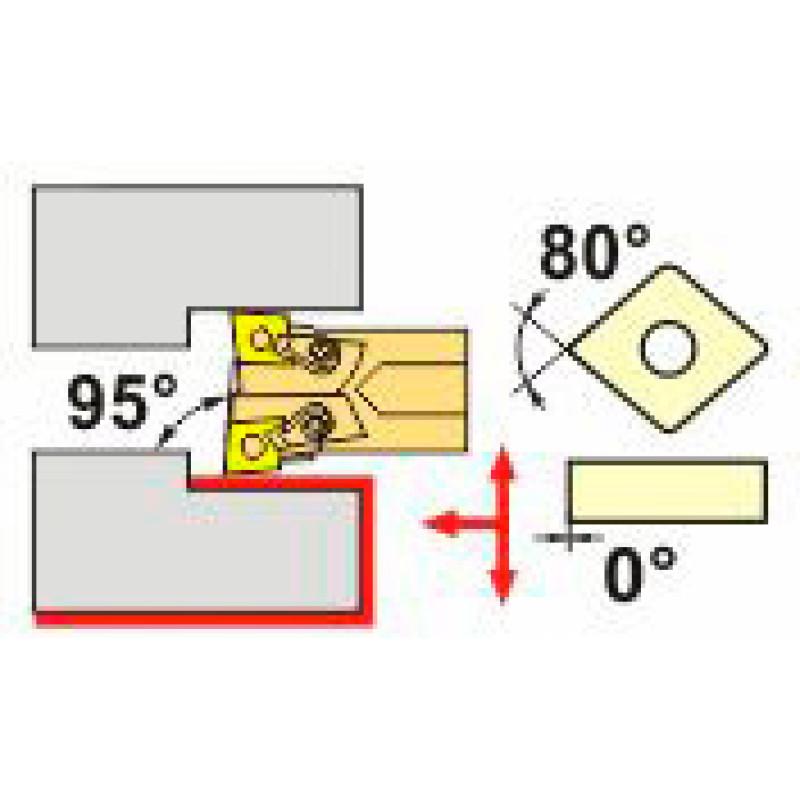

Комбінована двостороння розточувальна державка MZG S40S-MC12-N призначена для роботи зі змінними пластинами CN**1204**. Нейтральне виконання з двома посадковими місцями: різальні крайки встановлених пластин спрямовані в протилежні боки, а їхні вершини розташовані на одному рівні. Система кріплення M — верхній клиновий притиск прихватом. Кут у плані — 95°.
Державка дає змогу виконувати внутрішнє й зовнішнє точіння, зокрема обробляти уступи, конуси, фаски й торці, а також виконувати поздовжнє та профільне точіння. На один інструмент можна встановити пластину для чорнової обробки та пластину для чистової обробки. Конструкція підходить для обробки деталей типу кільця та втулки, коли глибина розточування зіставна з довжиною зовнішньої обробки.
Державку застосовують на токарних верстатах із ЧПК, горизонтально-розточувальних верстатах із планшайбою та фрезерних обробних центрах із функцією орбітальної обробки. Напрямок обертання деталі можна змінювати, щоб задіяти дві різальні крайки. Комбінована конструкція дає змогу використовувати один інструмент для внутрішньої та зовнішньої обробки й не встановлювати пластину повторно під час переходу між операціями.
Мінімальний діаметр розточування у комбінованих державок дещо більший, ніж у класичних розточувальних державок з аналогічним діаметром державки.
Характеристики: пружинна сталева державка; діаметр хвостовика — 40 мм; мінімальний діаметр розточування — 56 мм; довжина L — 250 (S) мм; розмір установленої пластини — 12; форма пластини — C-ромбічна, 80°; h — 36 мм; S — 46 мм; маса — 2.270 кг. Пластини придбаваються окремо.
| Бренд | MZG |
|---|---|
| Країна виробництва | Китай |
| Марка розточувального різця | MC комбінований |
| Сумісні пластини | CN**1204** |
| Виконання | Нейтральне |
| Система кріплення | M — затиск клиновим притискачем зверху |
| Тип державки | Пружинна сталь |
| d хвостовика | 40 мм |
| D min | 56 мм |
| Довжина, L | 250 (S) мм |
| Розмір встановлюваної пластини | 12 |
| Форма встановлюваної пластини | C — ромбічна 80° |
| h | 36 мм |
| S | 46 мм |
| Особливість | Комбінований |
| Комплект пластин | Придбаваються окремо |
| Вага | 2.270 кг |
