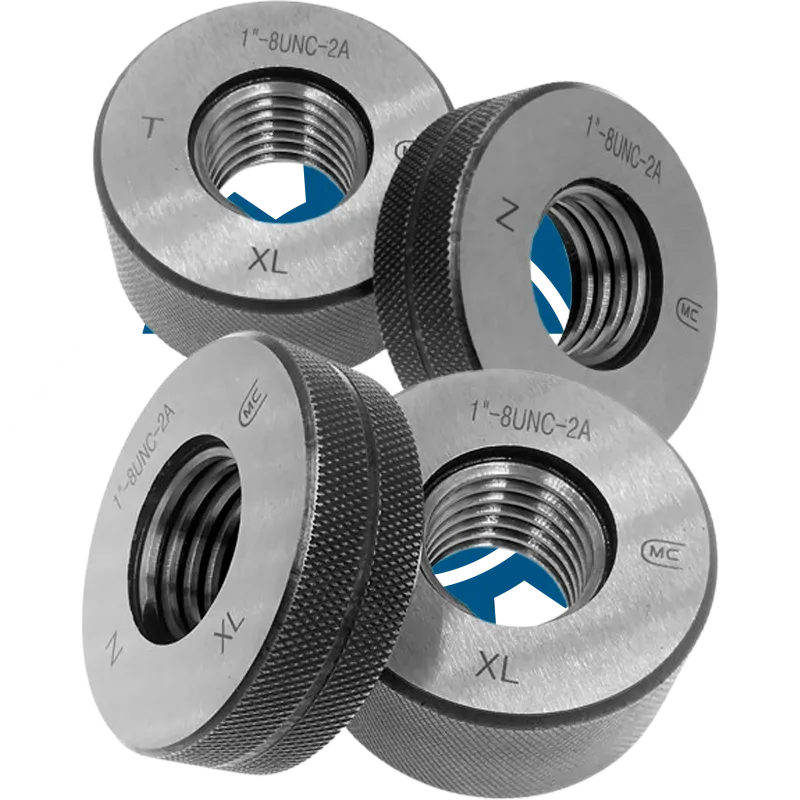

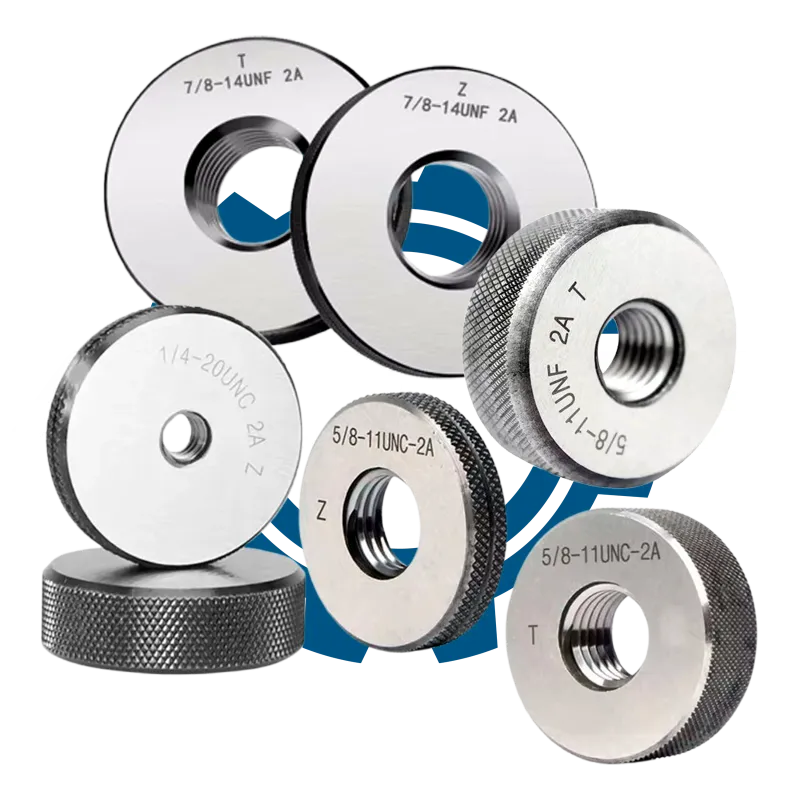

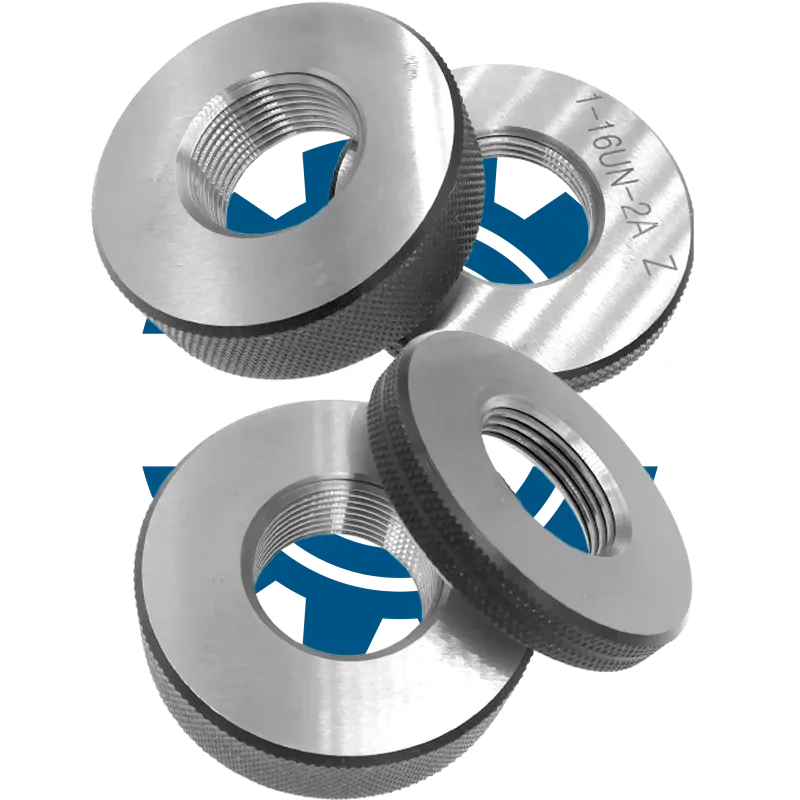

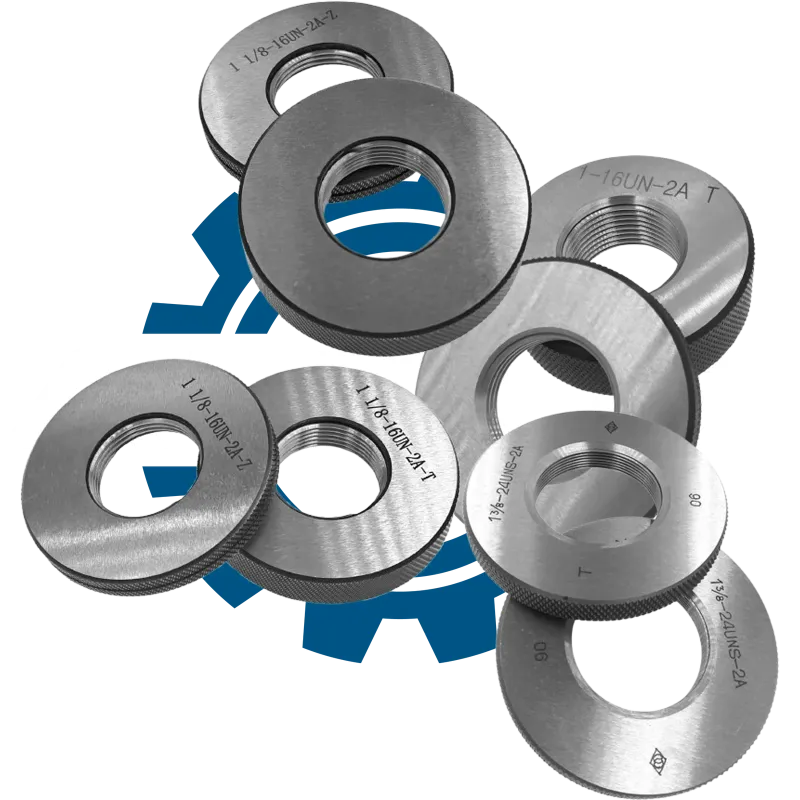

Калібр-кільце різьбове 1 1/4-20 UN 3A (ПР/НЕ) — це спеціалізований інструмент для точного контролю зовнішньої американської уніфікованої дюймової різьби у виробничих умовах.
Розшифровка маркування
| Позначення |
Пояснення |
| Калібр-кільце |
Інструмент для контролю зовнішньої різьби |
| Різьбове |
Призначене для перевірки різьбових з'єднань |
| 1 1/4″ |
Дюймовий номінальний розмір різьби |
| 20 TPI |
Кількість ниток на дюйм |
| UN |
Серія уніфікованої дюймової різьби |
| 3A |
Поле допуску для зовнішньої різьби |
| ПР |
Сторона для перевірки проходу різьби |
| НЕ |
Сторона для перевірки непроходу різьби |
Призначення та застосування
Дане калібр-кільце призначене для контролю відповідності зовнішньої уніфікованої дюймової різьби 1 1/4″ 20 TPI стандартним параметрам у виробничих процесах. Воно використовується на етапах серійного та приймального контролю для оперативної перевірки точності виготовлення різьбових деталей, забезпечуючи відповідність геометрії та допусків вимогам креслень і технічної документації. Інструмент дозволяє швидко і надійно виявити відхилення, що критично для якості кінцевої продукції та подальшого монтажу вузлів.
Ключові параметри підбору
Вибір калібра-кільця має бути обґрунтованим, оскільки від цього залежить точність контролю та відповідність виробу технічним вимогам. Особливу увагу слід звертати на відповідність розміру, кількості ниток, серії різьби та поля допуску. Критичними є такі параметри:
- Номінальний розмір різьби (наприклад, 1 1/4″)
- Кількість ниток на дюйм (20 TPI)
- Серія різьби (UN)
- Поле допуску (3A)
- Виконання: сторона ПР або НЕ
Порядок перевірки та контролю
Контроль зовнішньої різьби калібром-кільцем базується на принципі проходу та непроходу: калібр має вільно проходити по різьбі з боку ПР і не проходити з боку НЕ. Перевірка вважається коректною лише за дотримання чистоти різьби та калібра, а також при відсутності механічних пошкоджень.
- Очистіть різьбу деталі та калібр-кільце від забруднень.
- Візуально переконайтеся у відсутності пошкоджень на контрольованій поверхні.
- Встановіть калібр-кільце стороною ПР на різьбу та обережно накрутіть вручну.
- Переконайтеся, що калібр-кільце ПР проходить по всій довжині контрольованої ділянки без надмірного зусилля.
- Перевірте стороною НЕ: калібр-кільце НЕ не має проходити більше ніж на 1–2 нитки.
- Зафіксуйте результат контролю у відповідній документації.
Чому важлива точна специфікація
Помилка у виборі розміру, TPI, серії різьби або поля допуску калібра-кільця призводить до некоректного контролю, що може спричинити відхилення у виготовленні деталей, порушення взаємозамінності та проблеми при складанні вузлів. Невідповідність параметрів калібра вимогам креслення підвищує ризик браку, додаткових витрат на переробку та негативно впливає на якість і надійність готової продукції.
