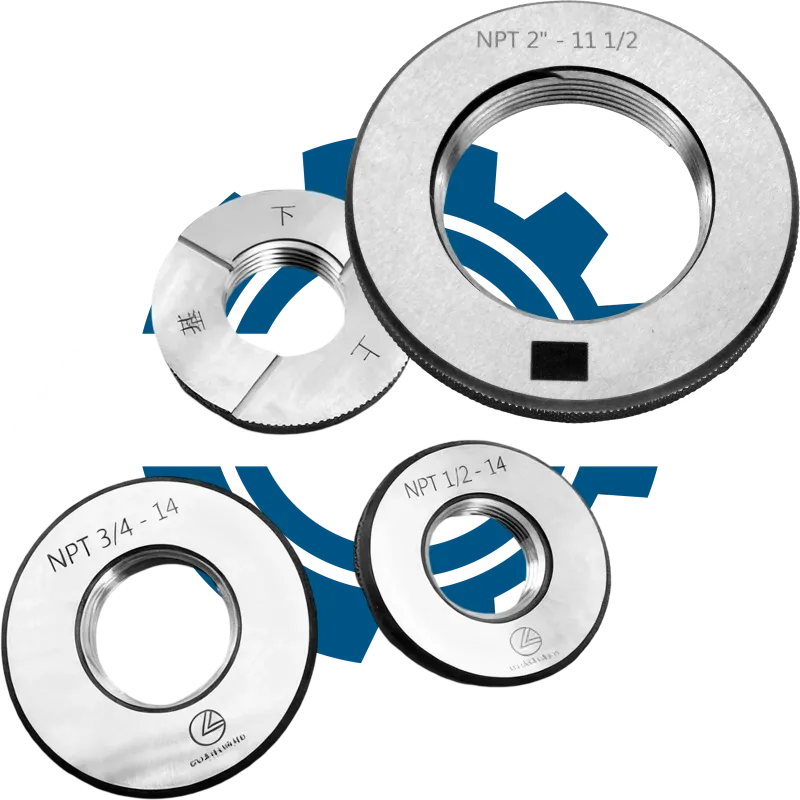

Калібр-кільце різьбове 2-11.5 NPT (ПР/НЕ) — це спеціалізований вимірювальний інструмент для контролю зовнішньої трубної конічної різьби американського стандарту NPT розміром 2″ з кроком 11.5 TPI.
Розшифровка маркування
| Позначення | Пояснення |
| Калібр-кільце | Інструмент для контролю зовнішньої різьби |
| 2″ | Номінальний дюймовий розмір різьби |
| 11.5 TPI | Кількість ниток на дюйм (Threads Per Inch) |
| NPT | Трубна конічна різьба загального призначення (National Pipe Taper) |
| ПР | Прохідна сторона контролю (Go) |
| НЕ | Непрохідна сторона контролю (No-Go) |
Призначення та застосування
Калібр-кільце різьбове 2-11.5 NPT (ПР/НЕ) призначене для швидкої та точної перевірки відповідності зовнішньої трубної конічної різьби 2″ 11.5 TPI стандарту NPT. Використовується у виробництві, монтажі та приймальному контролі трубопровідної арматури, фітингів, деталей гідравлічних і пневматичних систем, де критично важлива герметичність та взаємозамінність з’єднань. Забезпечує дотримання технічних вимог і знижує ризик браку на етапі складання та експлуатації.
Ключові параметри підбору
Для правильного вибору калібра-кільця враховуйте такі параметри:
- Тип калібра: кільце для зовнішньої різьби
- Номінальний розмір: 2″
- Крок різьби: 11.5 TPI
- Серія різьби: NPT
- Сторони контролю: ПР (прохідна) / НЕ (непрохідна)
Порядок перевірки та контролю
Рекомендована послідовність дій для контролю зовнішньої різьби калібром-кільцем:
- Очистіть різьбу деталі від забруднень та мастила.
- Візуально перевірте цілісність різьбового профілю.
- Накрутіть прохідну сторону (ПР) калібра-кільця на різьбу — вона має проходити без надмірного зусилля.
- Спробуйте накрутити непрохідну сторону (НЕ) — вона не повинна проходити на контрольовану довжину.
- Зафіксуйте результат контролю у відповідній документації.
Чому важлива точна специфікація
Помилка у виборі типу калібра, номінального розміру, кроку різьби (TPI), серії NPT або сторін ПР/НЕ призводить до некоректного контролю, ризику браку, негерметичних з’єднань і відмови виробу в експлуатації. Точна відповідність калібра параметрам деталі — ключ до якісного виробництва та безпечної експлуатації трубних систем.
