🛠️ Опис товару

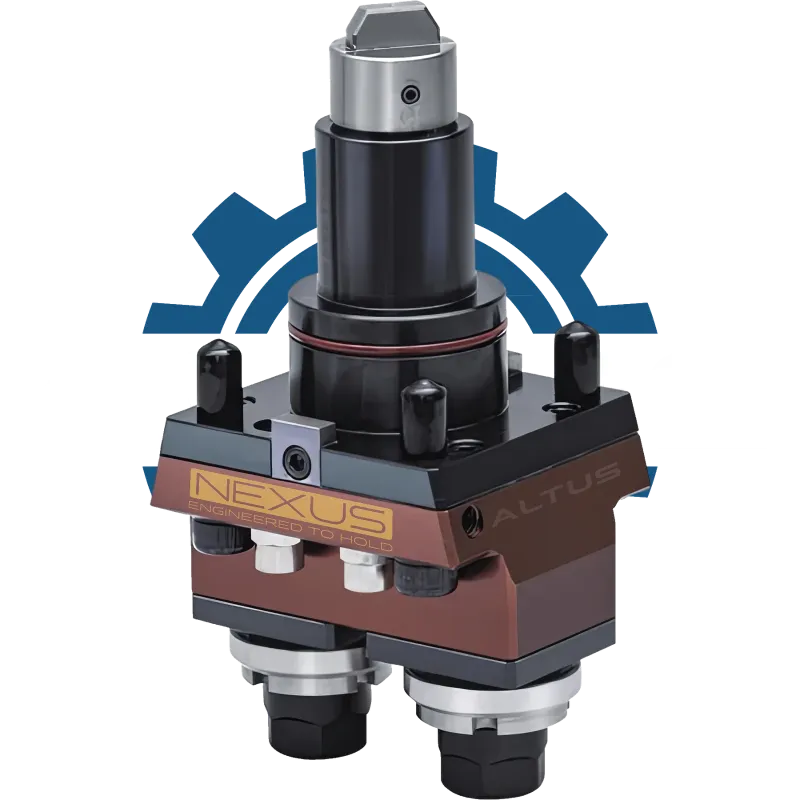

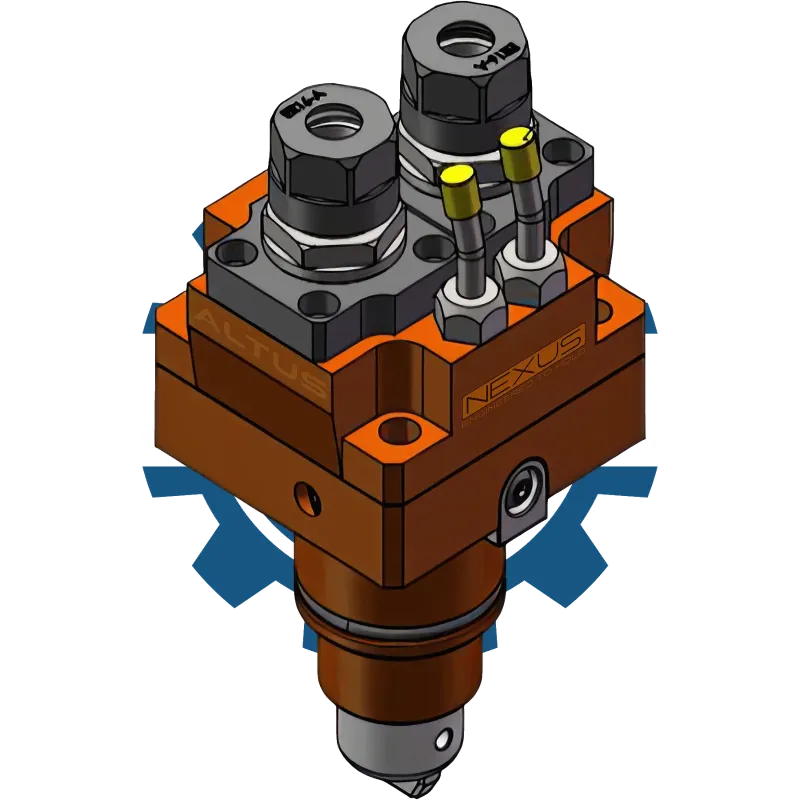

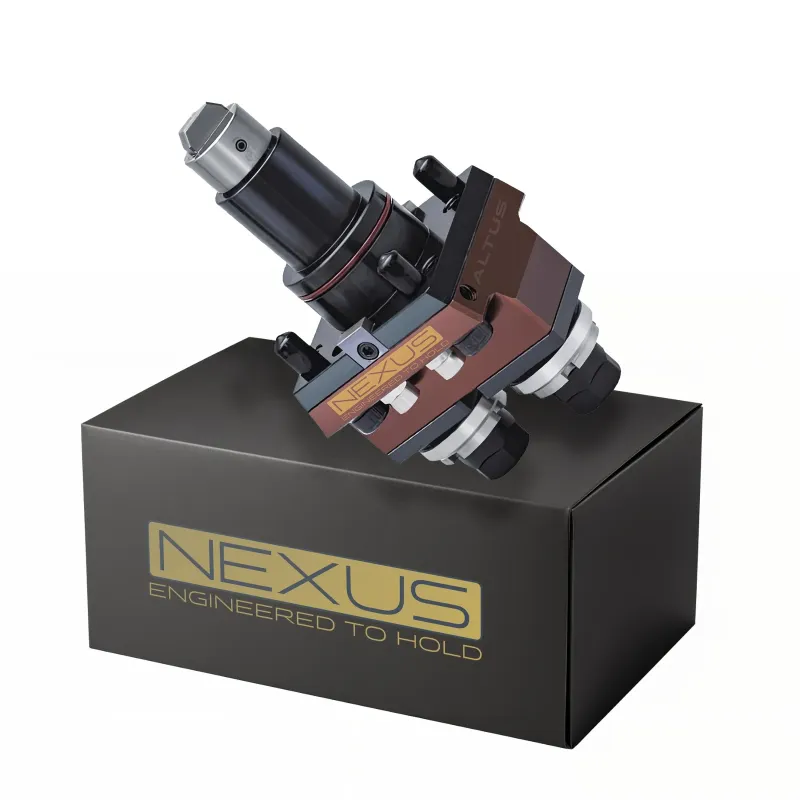

Оправка серії BMT40–ER16×2 у виконанні 0° — це оптимальне рішення для паралельної обробки або використання двох інструментів у режимі швидкої зміни. Завдяки горизонтальному встановленню у револьверній головці (відповідно до DIN 1809, позиція 0°), інструментальні виходи спрямовані точно в напрямку осі шпинделя, що особливо актуально для станків, де потрібно розвантажити вертикальну площину або забезпечити специфічне компонування.
Обидва інструментальні виходи обладнані цанговими патронами ER16 з діапазоном затиску Ø1–10 мм. Модель має зовнішню подачу СОЖ через штуцери, що дозволяє надійно охолоджувати зону обробки та підвищити зносостійкість інструмента.
Передача обертів — 1:1, без редукції. Корпус 63×75 мм забезпечує міцність і компактність при встановленні в обмеженому монтажному просторі.
🔍 Розшифровка маркування BMT40–0° ER16×2
| Позначення | Розшифровка |
|---|---|
| BMT40 | Тип кріплення — револьверна головка стандарту BMT40 |
| 0° | Орієнтація інструментального виходу згідно DIN 1809 (горизонтальна) |
| ER16 | Тип цангового патрона |
| ×2 | Два інструментальні виходи (подвійна оправка) |
| Аксіальна | Вихід інструмента паралельний до осі обертання шпинделя |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (осьова) |
| Орієнтація корпусу | Горизонтальна, 0° (DIN 1809) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER16 ×2 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 144 мм |
| Ширина корпусу | 63 × 75 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Орієнтація 0° згідно DIN 1809 — для специфічних схем обробки
✅ Два незалежні виходи — паралельна або комбінована обробка
✅ Компактна геометрія — корпус 63×75 мм
✅ Якісний затиск через цанги ER16 (до Ø10 мм)
✅ ALTUS × — стабільна точність у кожному отворі
🔧 Застосування
Для станків, де потрібне горизонтальне (0°) встановлення інструменту відповідно до DIN 1809. Підходить для обробки деталей, де вертикальні оправки не розміщуються або обмежена вільна зона. Забезпечує паралельну обробку або швидке перемикання між операціями.
⚙️ Сумісність
Сумісна з усіма цангами ER16. Працює з круглими хвостовиками Ø1–10 мм. Призначена для револьверних головок BMT40 з горизонтальним посадковим гніздом.
🎯 Призначення
Для осьового свердління, розточування, зенкування та різьбонарізання з горизонтальною орієнтацією інструмента. Ідеально підходить для компоновок з обмеженим вертикальним простором або зі специфічними технологічними схемами обробки.
