🛠️ Опис товару

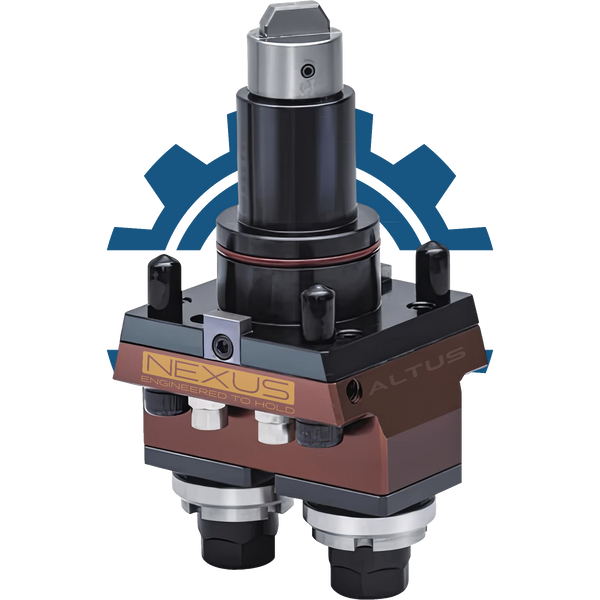

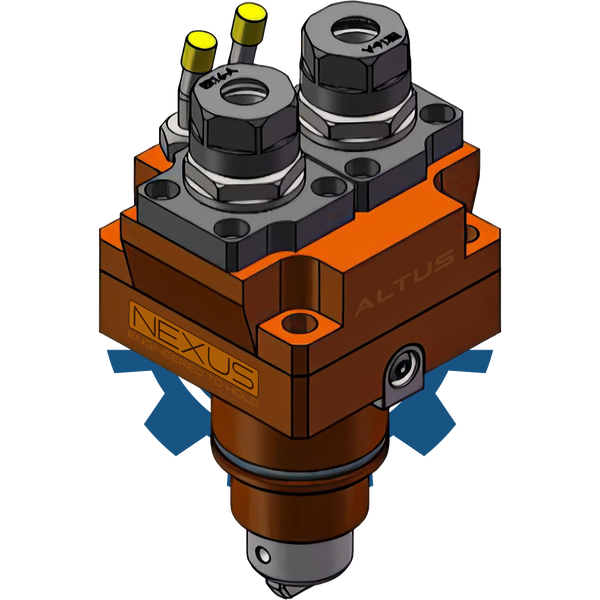

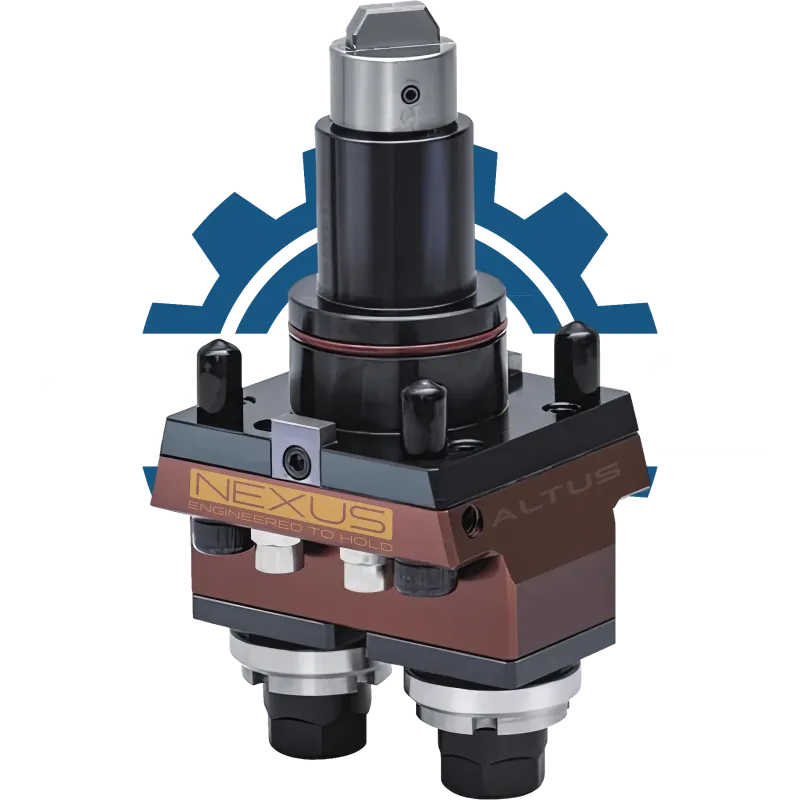

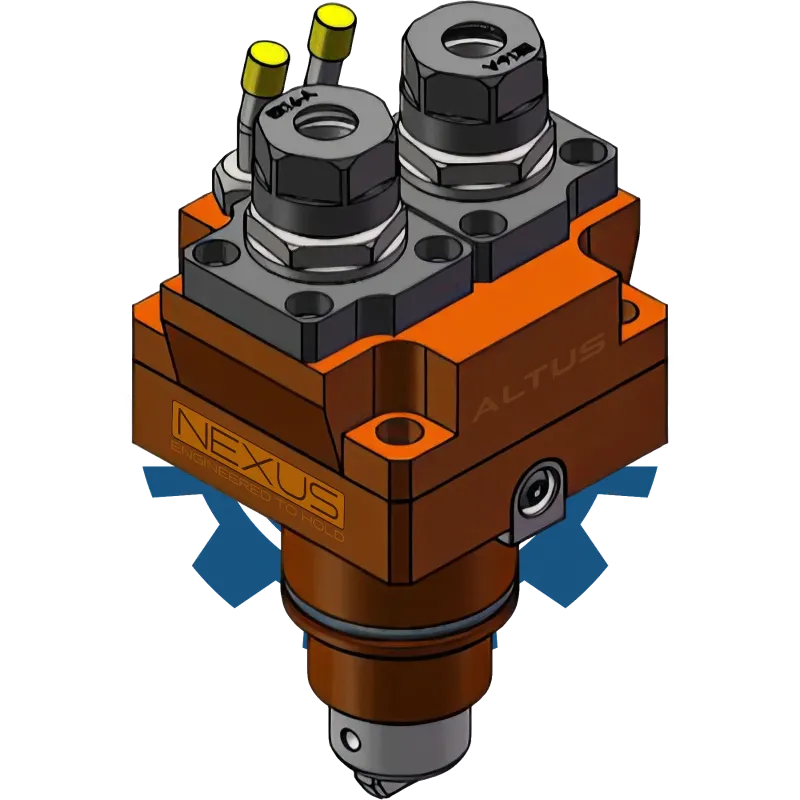

Оправка серії BMT40–ER16×2 у вертикальному виконанні (позиція 90° за DIN 1809) призначена для розширення функціональності осьової обробки з подвійним інструментальним виходом. Це рішення дозволяє вести паралельну або почергову обробку, зменшуючи час на переналагодження та забезпечуючи зручність при багатоканальних операціях.
Модель встановлюється вертикально в револьверну головку BMT40. Обидва виходи обладнані патронами ER16 із діапазоном затиску Ø1–10 мм, що дозволяє працювати з широким спектром інструментів. Зовнішня подача СОЖ забезпечує стабільне охолодження та відведення стружки. Компактний корпус 75×63 мм і довжина 154 мм по осі інструмента роблять цю модель зручною для встановлення в обмежених просторах.
🔍 Розшифровка маркування BMT40–90° ER16×2
| Позначення | Розшифровка |
|---|---|
| BMT40 | Стандарт револьверної головки |
| 90° | Вертикальне встановлення згідно DIN 1809 |
| ER16 | Тип вихідного цангового патрона |
| ×2 | Два інструментальні виходи (подвійна конфігурація) |
| Аксіальна | Вихід інструмента паралельний до осі шпинделя |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (вертикальна, 90°) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER16 ×2 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 154 мм |
| Ширина корпусу | 75 × 63 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Встановлення 90° відповідно до DIN 1809 — вертикальна орієнтація
✅ Два інструментальні канали — одночасна або почергова обробка
✅ Компактний корпус — лише 75×63 мм
✅ Надійне затискання через ER16 до Ø10 мм
✅ ALTUS × — рішення для ефективного компонування
🔧 Застосування
Для стандартних і комбінованих осьових операцій (свердління, нарізання різьби, зенкування), особливо коли вертикальна площина в револьвері відкрита. Дає можливість виконувати паралельну обробку без переналагодження.
⚙️ Сумісність
Сумісна з усіма цангами ER16. Працює з інструментами Ø1–10 мм. Монтується в револьверну головку BMT40 з вертикальною орієнтацією (DIN 1809 — 90°).
🎯 Призначення
Для гнучкого управління осьовими операціями в компактному форматі, де важлива швидка зміна інструмента та ефективне використання простору револьвера.
