🛠️ Опис товару

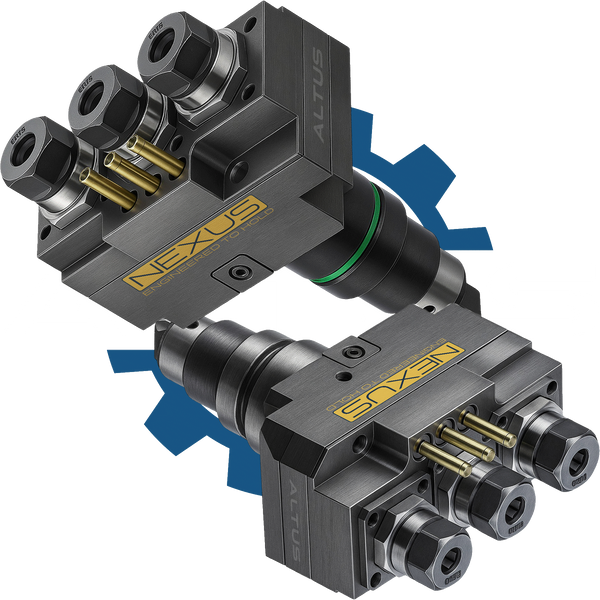

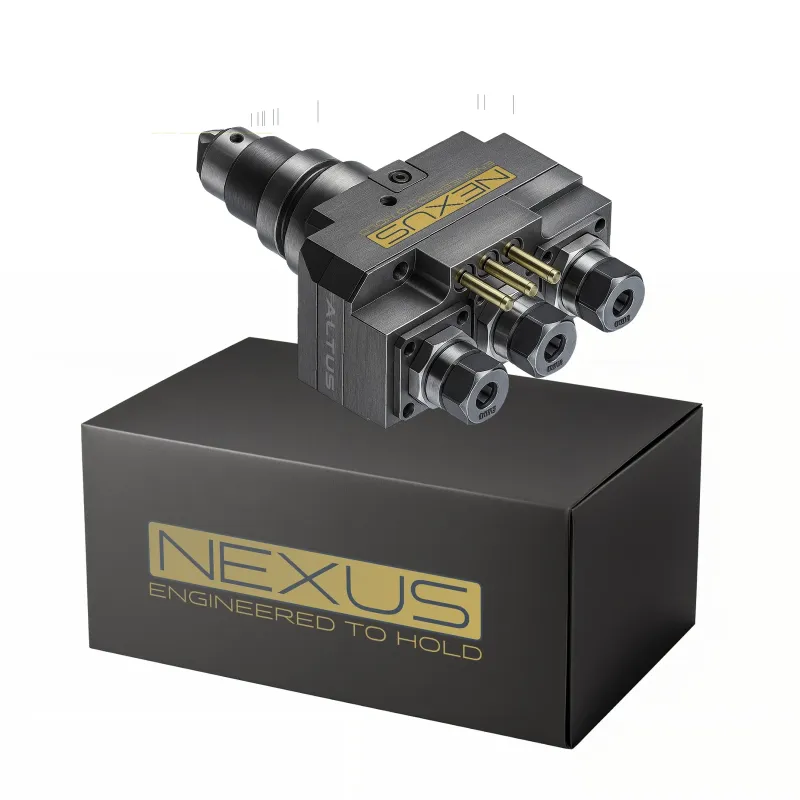

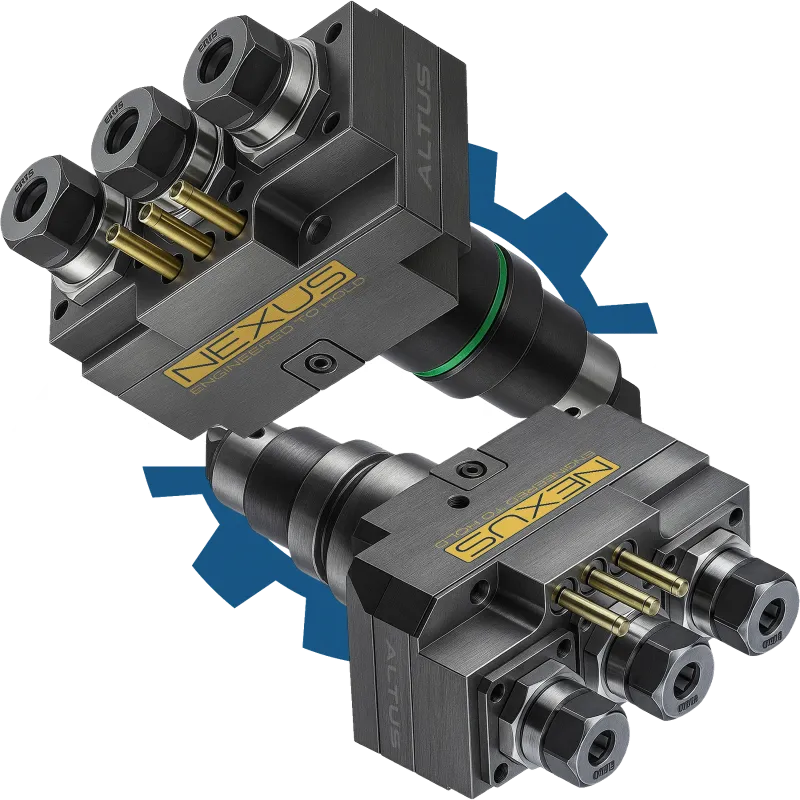

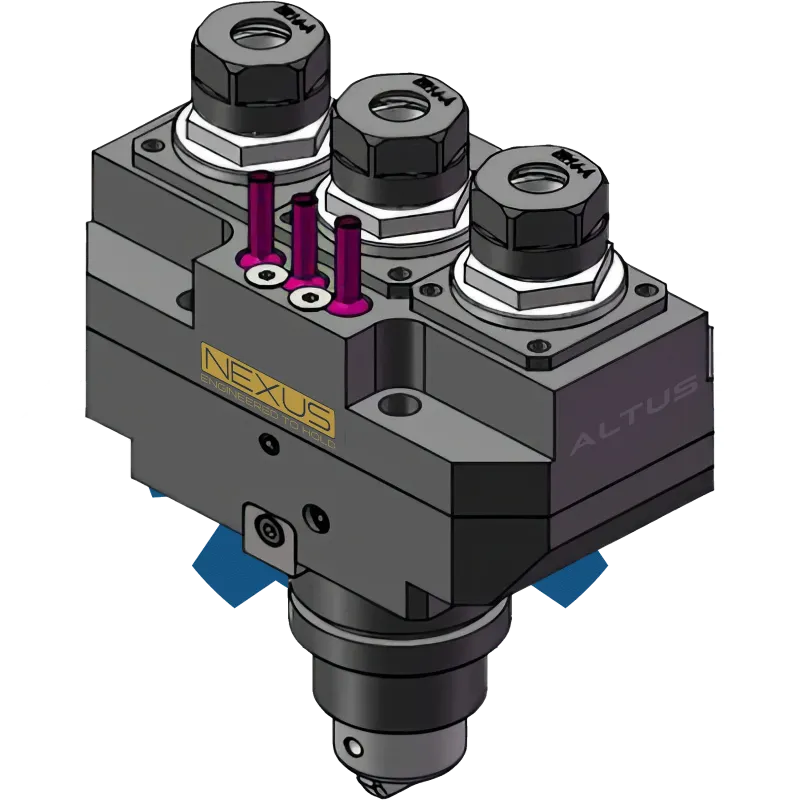

Оправка BMT40–ER16×3 — спеціалізована аксіальна модель із трьома шпинделями, що дає змогу обробляти одразу кілька ділянок за один прохід або швидко перемикатися між інструментами. Унікальна особливість конструкції — центральний шпиндель обертається у протилежному напрямку відносно двох бокових. Це дозволяє ефективно застосовувати різні режими обробки (правий/лівий інструмент) у межах однієї оправки.
Встановлюється у револьверну головку BMT40. Усі три виходи обладнані цанговими патронами ER16 з діапазоном затиску Ø1–10 мм. Корпус 63×110 мм забезпечує надійність та жорсткість при високих навантаженнях. Довжина інструментального виходу — 157 мм. Подача СОЖ — зовнішня, через штуцери.
🔍 Розшифровка маркування BMT40–ER16×3
| Позначення | Розшифровка |
|---|---|
| BMT40 | Тип кріплення до револьверної головки |
| ER16 | Тип цангового патрона на кожному виході |
| ×3 | Три інструментальних виходи |
| Аксіальна | Інструмент розміщується по осі шпинделя |
| Реверс | Центральний шпиндель обертається у протилежному напрямку |

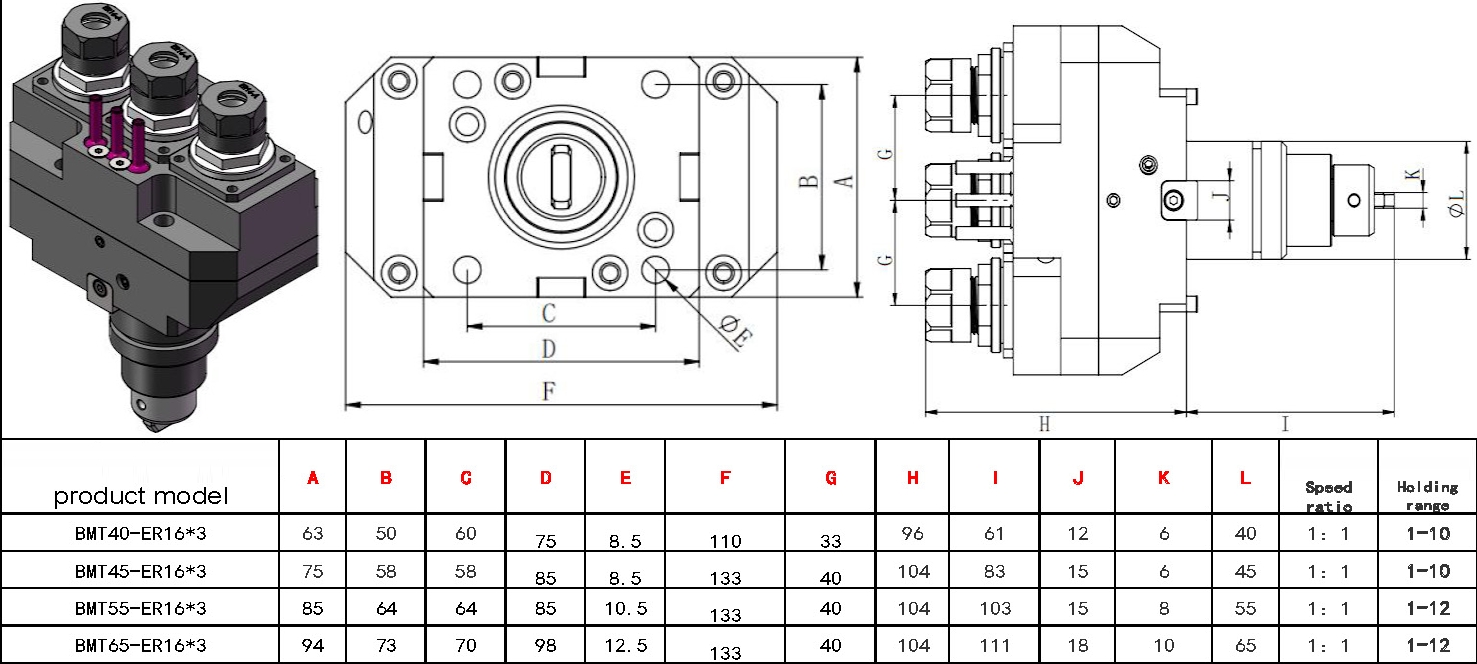

📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (пряма, 0°) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER16 ×3 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 157 мм |
| Ширина корпусу | 63 × 110 мм |
| Подача СОЖ | Зовнішня |
| Особливість | Центральний шпиндель — реверс |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Три інструментальні виходи — зменшення часу на переналадку
✅ Реверсний оберт центрального шпинделя — гнучкість у виборі напрямку обробки
✅ Компактний корпус 63×110 мм — стабільність і точність
✅ Швидкий затиск через ER16 — Ø1–10 мм
✅ ALTUS × — ефективність через інженерну перевагу
🔧 Застосування
Для багатоінструментних осьових операцій, таких як свердління, зенкування, нарізання різьби з різними напрямками обертання. Особливо ефективна при серійному виробництві або на автоматизованих лініях.
⚙️ Сумісність
Працює з усіма цангами ER16. Підходить для інструментів Ø1–10 мм. Встановлюється в револьверну головку BMT40 (пряма, 0°).
🎯 Призначення
Для складних технологічних задач, де потрібна різнонаправлена обробка та можливість швидкої заміни інструменту без демонтажу оправки.
