🛠️ Опис товару

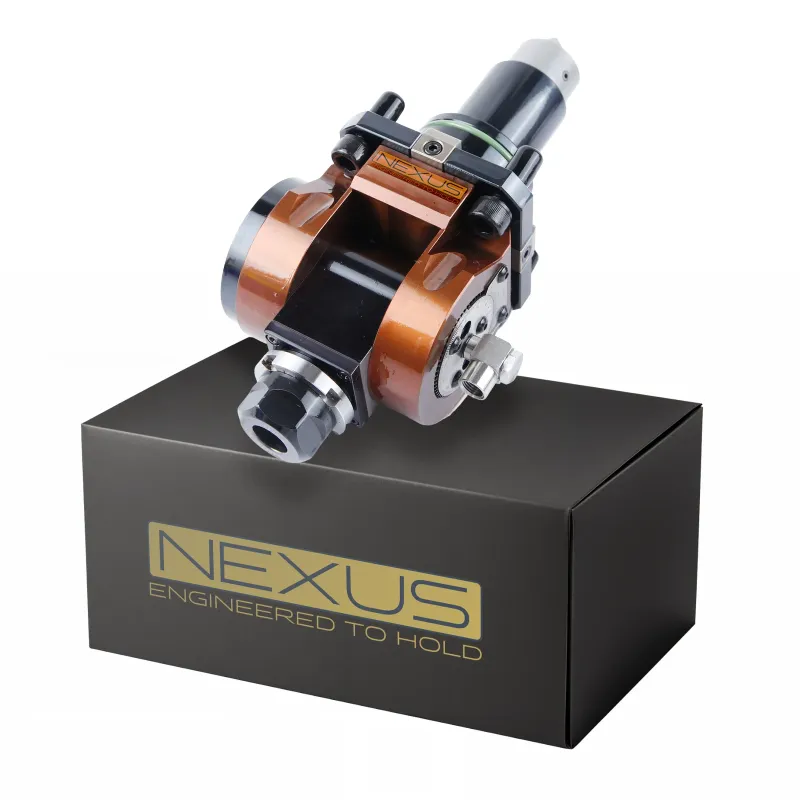

Ця професійна оправка від створена для складних технічних задач, де необхідна обробка під різними кутами без заміни оснащення. Вона поєднує в собі потужність приводного блоку з мобільністю шарнірного механізму, що дозволяє задавати кут нахилу інструмента вручну й фіксувати його за допомогою зубчастого сектора.
Ідеально підходить для BMT40-револьверів. Інструментальний вихід виконано під стандарт ER16 — для інструментів Ø1–10 мм. Завдяки можливості повороту шпинделя, оператор отримує максимальну свободу геометрії обробки, навіть якщо немає додаткової осі Y.
🔍 Розшифровка маркування BMT40–ER16 (шарнірна)
| Позначення | Розшифровка |
|---|---|
| BMT40 | Тип револьверної головки |
| ER16 | Тип вихідного патрона — цанговий, діапазон Ø1–10 мм |
| Шарнірна | Можливість регулювання кута інструментального виходу вручну |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Універсальна, шарнірна |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER16 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 176 мм |
| Ширина корпусу | 63 × 75 мм |
| Механізм регулювання | Зубчастий сектор |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Шарнірна головка — ручне регулювання кута нахилу
✅ Висока точність фіксації завдяки зубчастому сектору
✅ Універсальність — один інструмент на декілька операцій
✅ Компактна геометрія для BMT40
✅ ALTUS × — рішення для нестандартної обробки
🔧 Застосування
Обробка під кутом, фасонне свердління, зенкерування, зняття фасок та отворів з нахилом. Ідеальна для деталей зі складним контуром або потребою в комбінованій обробці без переналадки.
⚙️ Сумісність
Працює з усіма цангами ER16. Підходить для інструментів з круглим хвостовиком Ø1–10 мм. Кріпиться в револьверну головку BMT40 відповідно до стандарту DIN 1809.
🎯 Призначення
Для токарних центрів, що потребують гнучкого нахилу інструмента під довільним кутом. Забезпечує продуктивність і точність без зміни оснащення або геометрії станка.
🏭 ALTUS — коли кут має значення
