🛠️ Опис товару

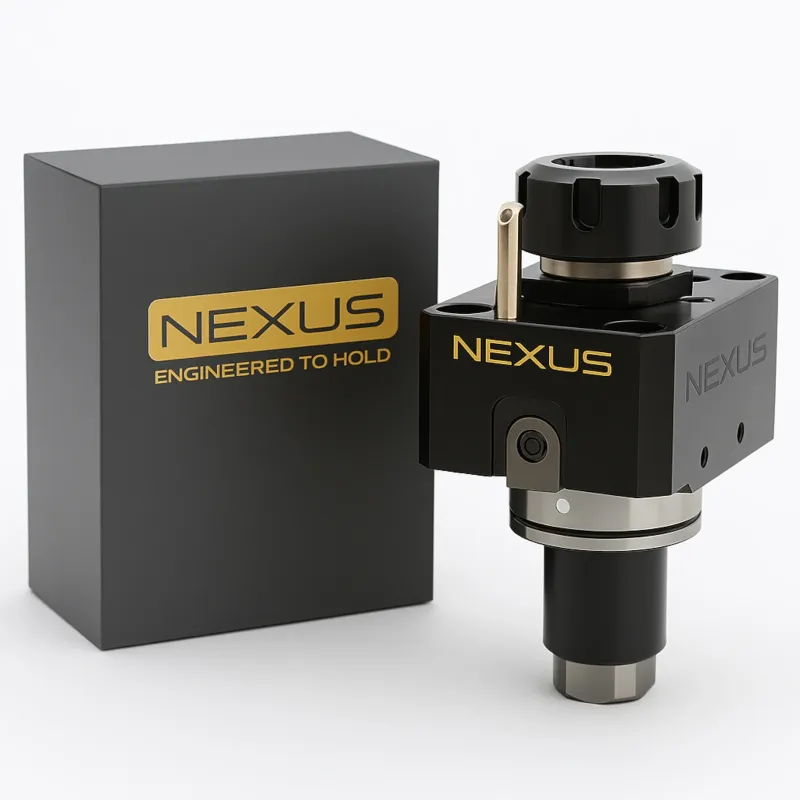

Оправка BMT40-ER20 встановлюється в револьверну головку під прямим кутом до осі обертання деталі — інструмент спрямований уздовж осі станка. Такий тип кріплення є класичним для осьових операцій: свердління, зенкерування, розгортка, розточування.
Інструмент фіксується через цанговий патрон ER20 з діапазоном затиску від 1 до 13 мм. Подача СОЖ — зовнішня, через штуцер на корпусі. Габарити: довжина по осі інструмента — 137 мм; розміри корпусу — 63×75 мм.
🔍 Розшифровка маркування BMT40-ER20
| Позначення | Розшифровка |
|---|---|
| BMT40 | Тип кріплення — револьверна головка ЧПУ BMT40 |
| ER20 | Тип виходу інструмента — цанговий патрон ER20 |
| Аксіальна | Інструмент спрямований уздовж осі станка (0°) |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (осьова, 0°) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER20 |
| Діапазон затиску | 1–13 мм |
| Довжина (по осі інструмента) | 137 мм |
| Розмір корпусу | 63 × 75 мм |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Класичне аксіальне розташування інструмента
✅ Цанговий патрон ER20 — надійний і точний затиск
✅ Компактна форма корпусу — зручність монтажу в револьвер
✅ ALTUS × — перевірена геометрія для стабільної роботи
🔧 Застосування
Призначена для осьових токарних операцій: свердління, розгортка, зенкерування. Використовується на верстатах із револьверною головкою типу BMT40.
⚙️ Сумісність
Сумісна з усіма стандартними цангами типу ER20. Працює з інструментами з хвостовиком Ø1–13 мм.
🎯 Призначення
Базова універсальна оправка для точних і стабільних осьових обробок. Рішення для стандартного ЧПУ-виробництва, де важлива надійність без надмірної складності.
