🛠️ Опис товару

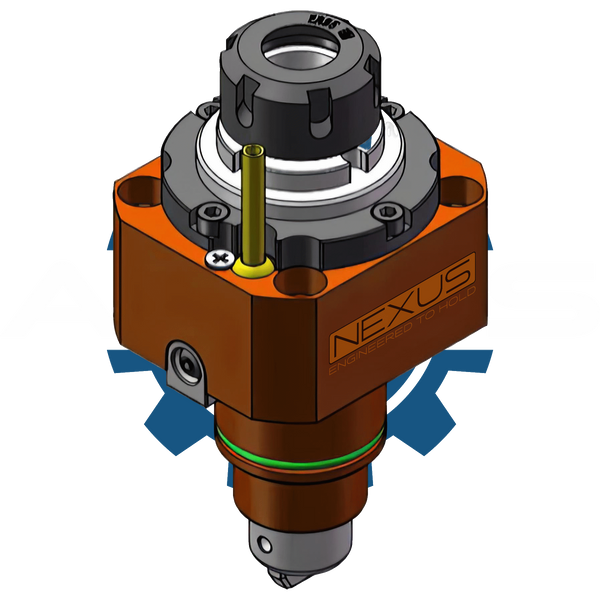

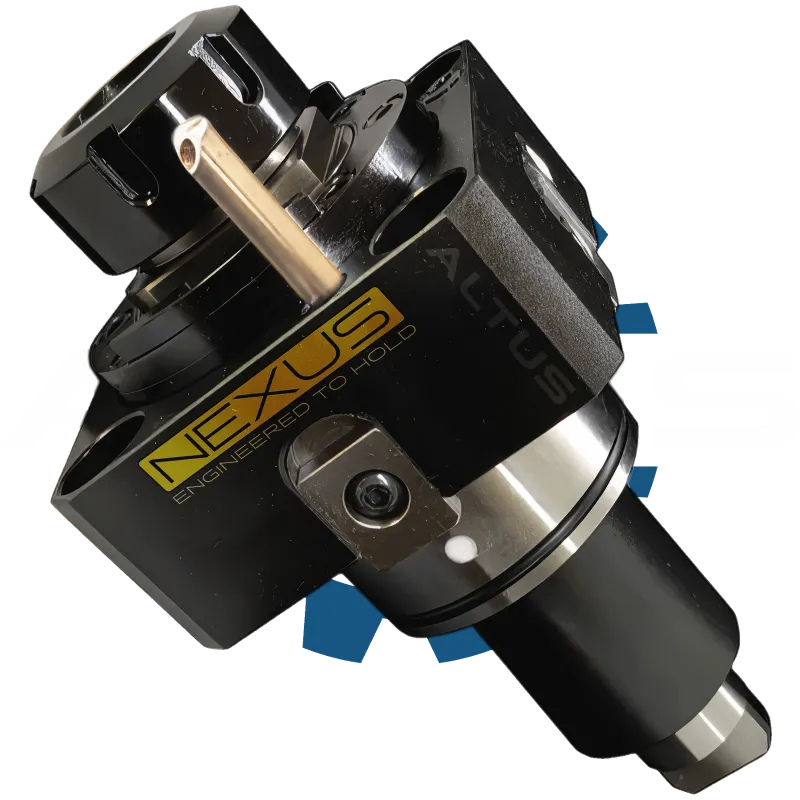

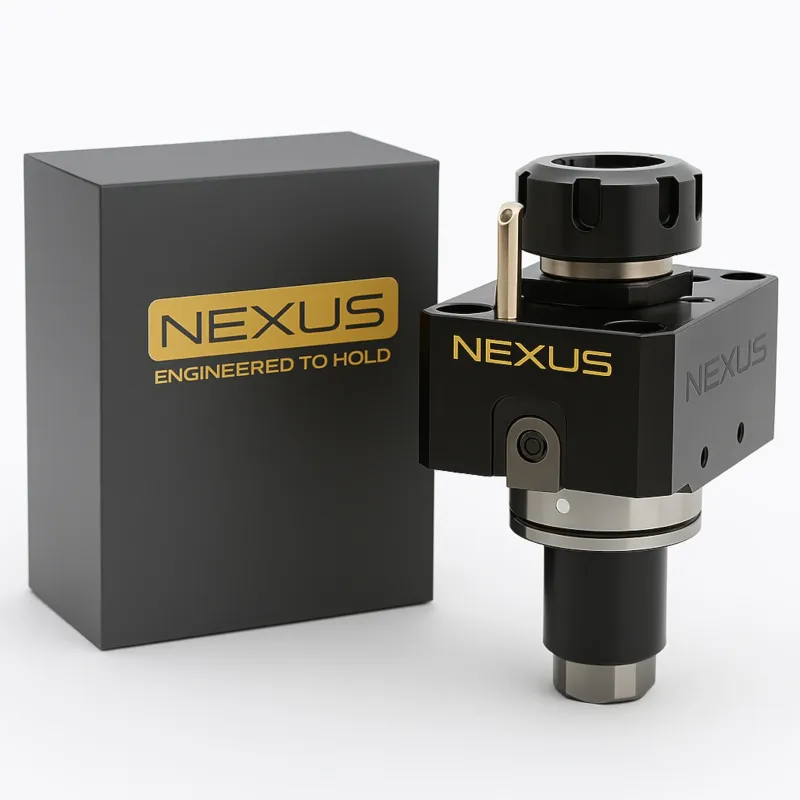

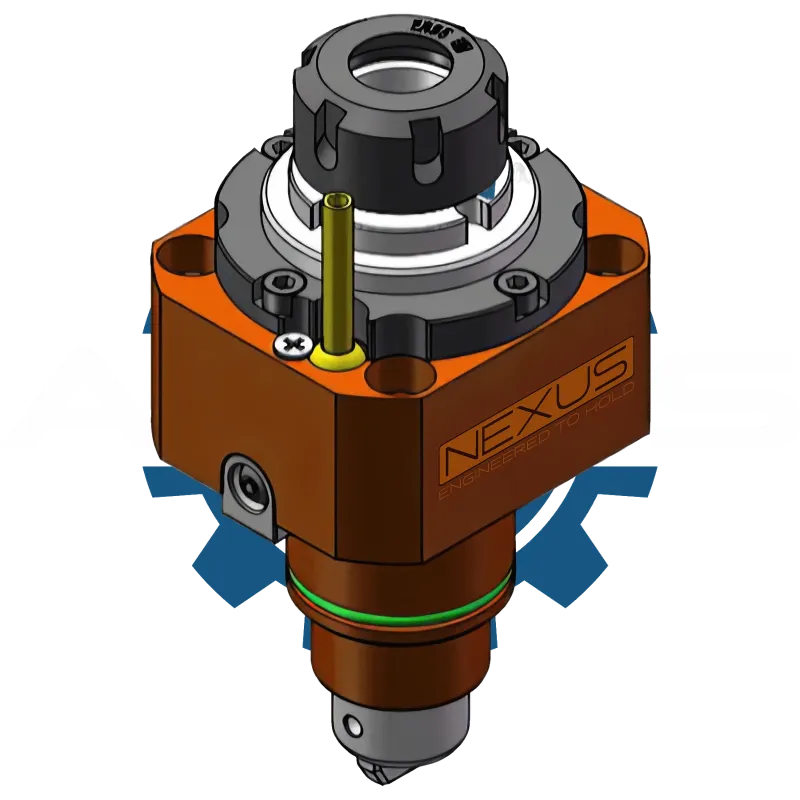

Ця модель призначена для точного свердління, розгортання або торцювання на токарних ЧПУ-станках із револьверною головкою типу BMT40.
Оправка встановлюється по осі обертання, забезпечуючи стабільне та пряме передавання моменту. Патрон ER25 дозволяє використовувати широкий спектр інструментів діаметром від 1 до 16 мм.
Довжина по осі інструмента — 137 мм. Розмір корпусу у плані — 63×75 мм. Подача СОЖ — зовнішня, через боковий штуцер.
🔍 Розшифровка маркування BMT40-ER25
| Позначення | Розшифровка |
|---|---|
| BMT40 | Стандарт кріплення до револьверної головки ЧПУ |
| ER25 | Тип цангового патрона для затиску інструмента |
| Аксіальна | Інструмент розташовано по осі обертання деталі |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (осьова, 0°) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER25 |
| Діапазон затиску | 1–16 мм |
| Довжина (по осі інструмента) | 137 мм |
| Розмір корпусу | 63 × 75 мм |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Ширший діапазон затиску порівняно з ER20
✅ Надійна передача крутного моменту вздовж осі
✅ Компактні габарити корпусу — ідеально для BMT40
✅ ALTUS × — оптимальна точність для осьових задач
🔧 Застосування
Свердління, зенкерування, розгортка в осьовому напрямку. Застосовується на ЧПУ-верстатах із револьверними головками BMT40.
⚙️ Сумісність
Сумісна з усіма цангами типу ER25. Підтримує інструменти з круглим хвостовиком Ø1–16 мм.
🎯 Призначення
Для прямолінійної осьової обробки в умовах стабільної фіксації. Створена для задач, де важливе точне позиціонування й ширший вибір інструментів.
