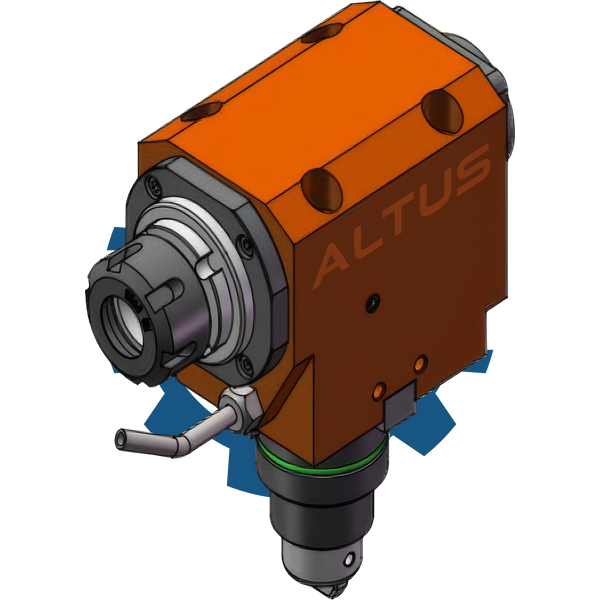

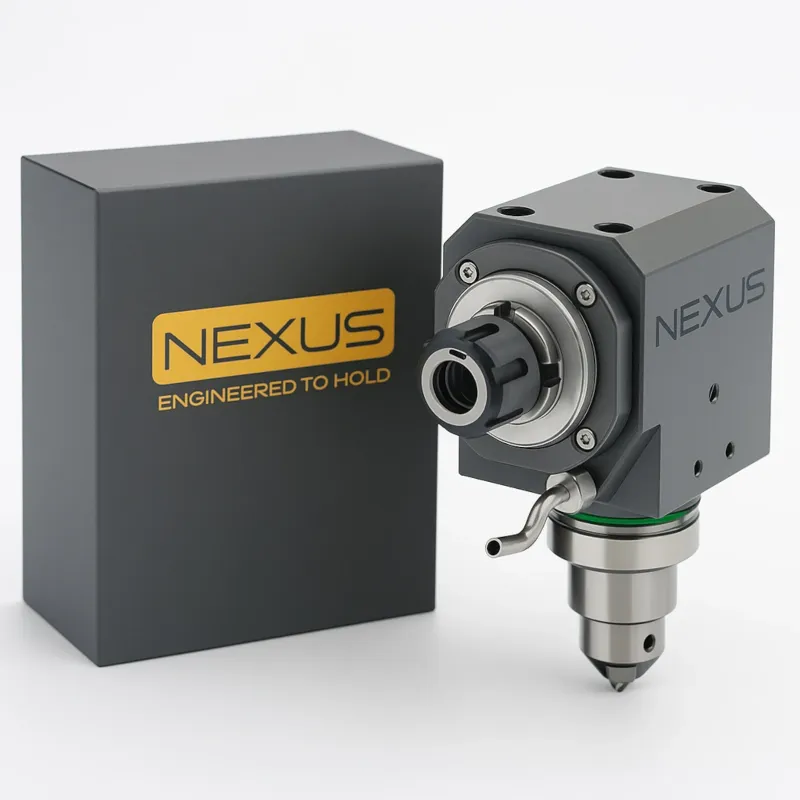

Оправка BMT40-ER25 радіальна (кутова) з подовженим виходом інструмента

Name: Оправка BMT40-ER25 радіальна (кутова) з подовженим виходом інструмента
Brand: NEXUS
SKU: ALT-BMT-R09
Price: 9999.00 UAH
Availability: InStock

Бренд: NEXUS Код товару: ALT-BMT-R09

Все про товар

Опис

Характеристики

Питання0

Умови замовлення та гарантія

Оправка BMT40-ER25 радіальна (кутова) з подовженим виходом інструмента

В наявності

9 999.00 ₴

Оправка BMT40-ER25 — приводна радіальна (кутова) модель із подовженим виходом інструмента (довжина 157,3 мм), призначена для встановлення на револьверну головку BMT40. Оснащена цанговим патроном ER25 і підтримує діапазон затиску Ø1–16 мм. Оптимальна для обробки в складнодоступних зонах або при необхідності винесення інструмента далі від корпусу.

Висота або довжина:151,5 мм

Довжина по осі інструмента:157,3 мм

Конфігурація:Привідний блок BMT - Радіальна оправка (кутова, 90°)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–16 мм

Оправка BMT40-ER25 радіальна (кутова) з подовженим виходом інструмента

9 999.00 ₴

Опис

🛠️ Опис товару

Ця модифікація оправки BMT40-ER25 відрізняється подовженою робочою частиною — глибина по осі інструмента становить 157,3 мм замість стандартних 143 мм. Таке конструктивне рішення дозволяє розширити зону доступу для інструмента під час обробки фасок, отворів і торців на деталях з великою довжиною або у важкодоступних місцях.

Оправка призначена для радіального встановлення інструмента під кутом 90° відносно осі обертання деталі. Монтується у револьверну головку типу BMT40. Затискач інструмента здійснюється через ER25-цангу з діапазоном Ø1–16 мм. Подача СОЖ — зовнішня.

🔍 Розшифровка маркування BMT40-ER25

Позначення	Розшифровка
BMT40	Стандарт кріплення до револьверної головки ЧПУ
ER25	Тип виходу — цанговий патрон ER25
Радіальна	Кутове (90°) розміщення інструмента
Подовжений вихід	Довжина по осі інструмента збільшена до 157,3 мм

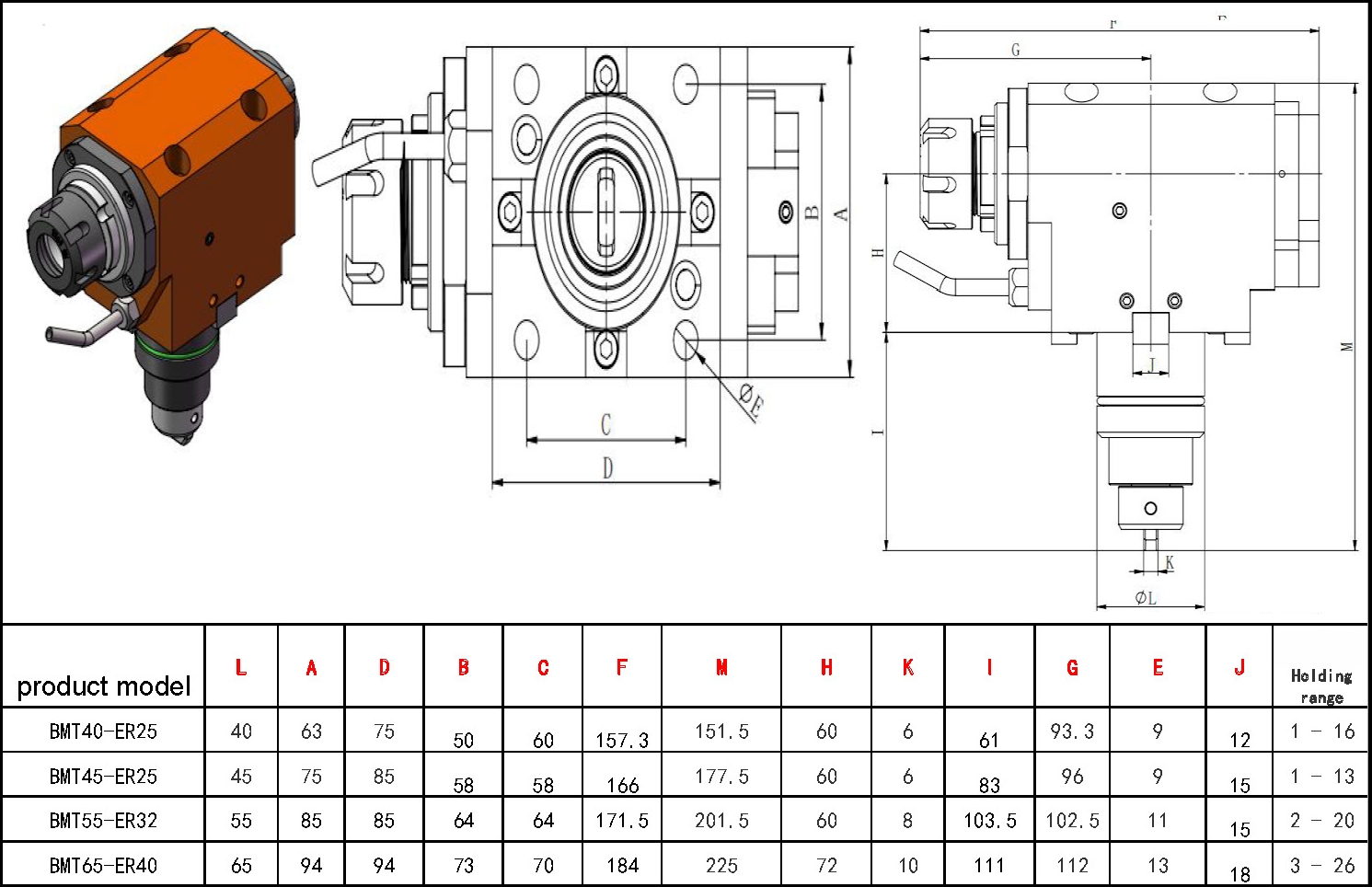

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Радіальна (кутова, 90°)
Стандарт кріплення	BMT40
Тип виходу інструмента	ER25
Діапазон затиску	1–16 мм
Висота (монтажна)	151,5 мм
Довжина (по осі інструмента)	157,3 мм
Ширина корпусу	63 мм
Подача СОЖ	Зовнішня

✨ Переваги

✅ Подовжена зона інструментального виходу — більше гнучкості
✅ Компактний корпус — сумісність зі стандартними револьверами
✅ ER25 — широкий діапазон інструментів
✅ ALTUS × — технічна надійність із адаптацією під складні задачі

🔧 Застосування

Свердління, розгортка, фрезерування в поперечному напрямку, коли потрібен винесений інструмент або доступ до глибоких/утоплених зон. Використовується на станках з револьверною головкою BMT40.

⚙️ Сумісність

Працює з усіма цангами ER25. Сумісна з інструментом із круглим хвостовиком Ø1–16 мм.

🎯 Призначення

Для задач, де стандартна довжина оправки недостатня: обробка в заглибленнях, через припуски, при винесенні ріжучого інструмента. Надійне рішення для складних умов експлуатації.

🏭 ALTUS — точність там, куди не дістають стандартні

📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

151,5 мм

Довжина по осі інструмента

157,3 мм

Конфігурація

Привідний блок BMT - Радіальна оправка (кутова, 90°)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–16 мм

Тип виходу

ER25

Тип посадки

BMT40

Ширина корпусу

63 мм
