🛠️ Опис товару

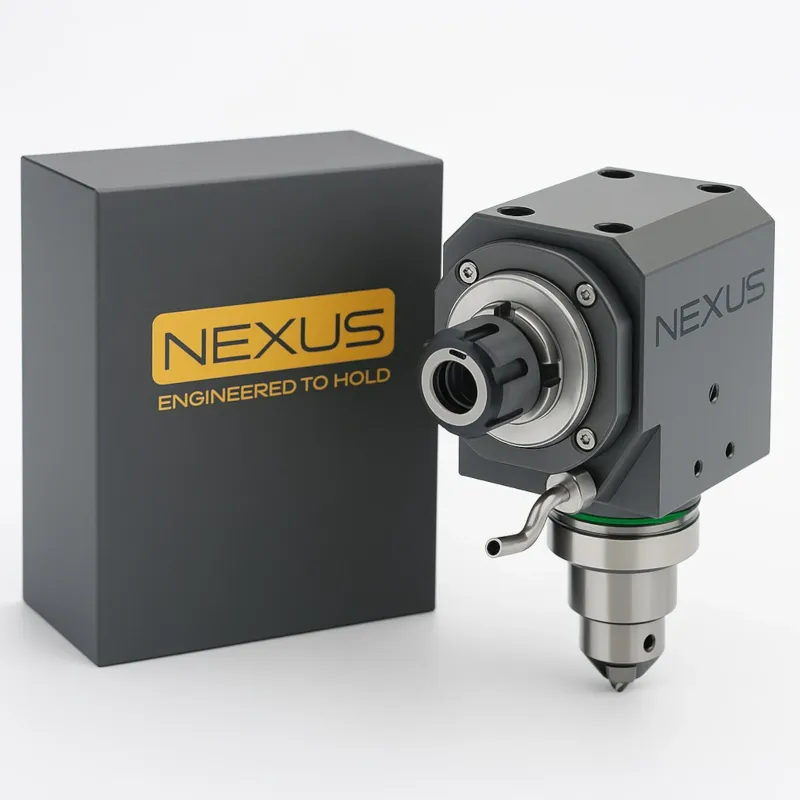

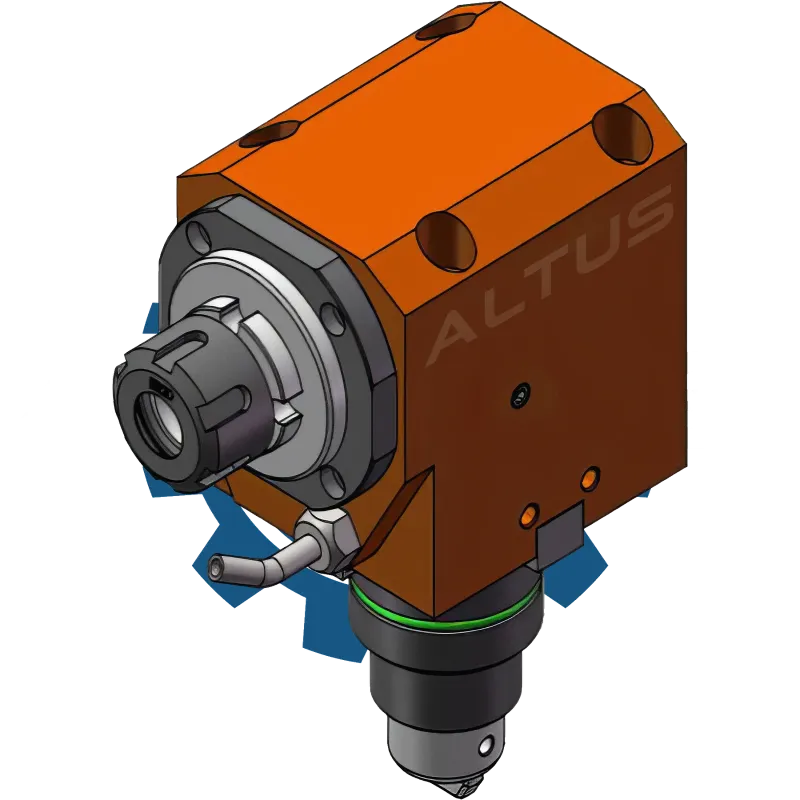

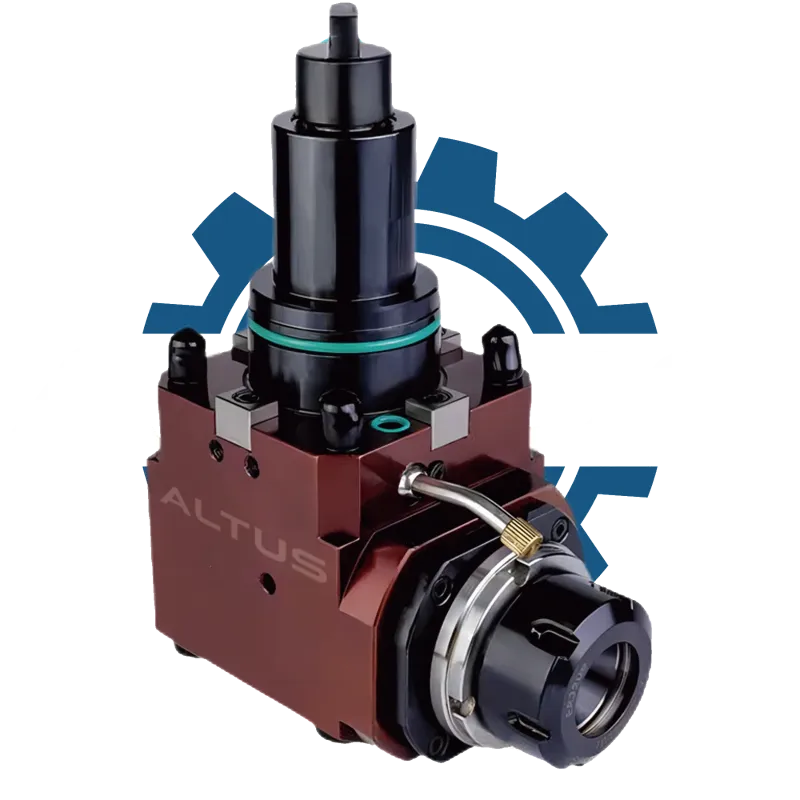

Приводна оправка BMT40-ER25 призначена для радіального встановлення інструменту на токарних ЧПУ-станках зі стандартом кріплення BMT40. Оснащена цанговим виходом типу ER25, вона забезпечує надійне та точне затискання інструментів із круглим хвостовиком у діапазоні 1–16 мм.
Радіальна конфігурація дозволяє встановлювати інструмент перпендикулярно до осі обертання деталі, що робить її ідеальною для свердління, фрезерування та обробки торців. Зовнішня подача СОЖ здійснюється через штуцер на корпусі.
Розміри: глибина по осі інструмента — 143 мм, висота по монтажній осі — 151/176 мм, ширина корпусу — 63 мм.
🔍 Розшифровка маркування BMT40-ER25
| Позначення | Розшифровка |
|---|---|
| BMT40 | Стандарт кріплення до револьверної головки ЧПУ |
| ER25 | Тип виходу інструмента — цанговий патрон ER25 |
| Радіальна | Кутова конфігурація, вихід інструмента під 90° |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Радіальна (кутова, 90°) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER25 |
| Діапазон затиску | 1–16 мм |
| Висота (монтажна) | 151 / 176 мм |
| Довжина (по осі інструмента) | 143 мм |
| Ширина корпусу | 63 мм |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Потужна конструкція з високою точністю
✅ Ширший діапазон затиску (до 16 мм)
✅ Зовнішня подача СОЖ — проста інтеграція
✅ Професійна серія ALTUS × для стабільної роботи на ЧПУ
🔧 Застосування
Для обробки в поперечному напрямку: свердління, зенкерування, торцювання. Використовується на ЧПУ-станках із револьвером BMT40.
⚙️ Сумісність
Сумісна з цангами типу ER25. Призначена для інструменту з круглим хвостовиком Ø1–16 мм.
🎯 Призначення
Для професійної токарної обробки з приводним інструментом у напрямку 90°. Рекомендовано для підприємств, де важливі точність і надійність у поперечному обробленні.
🏭 ALTUS — коли інструмент працює під кутом
