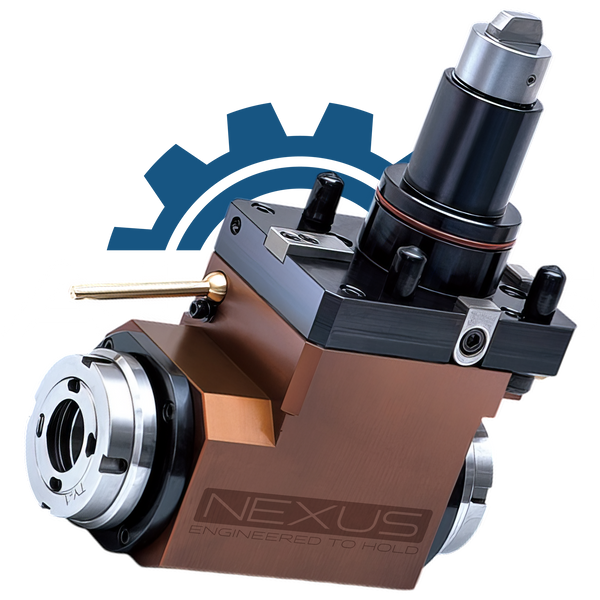

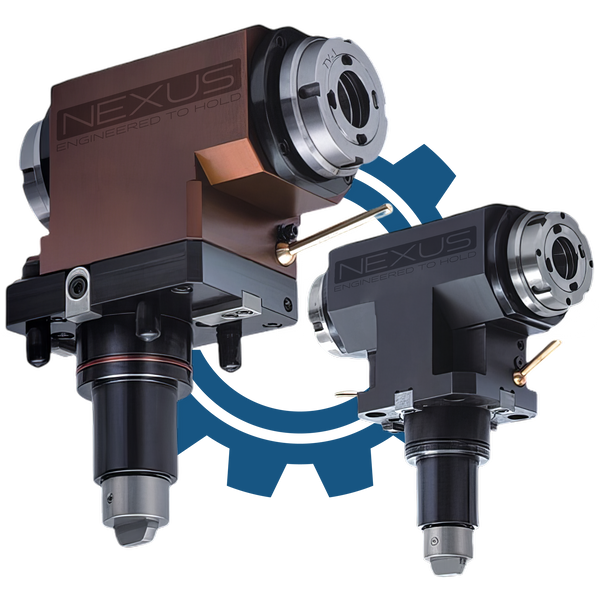

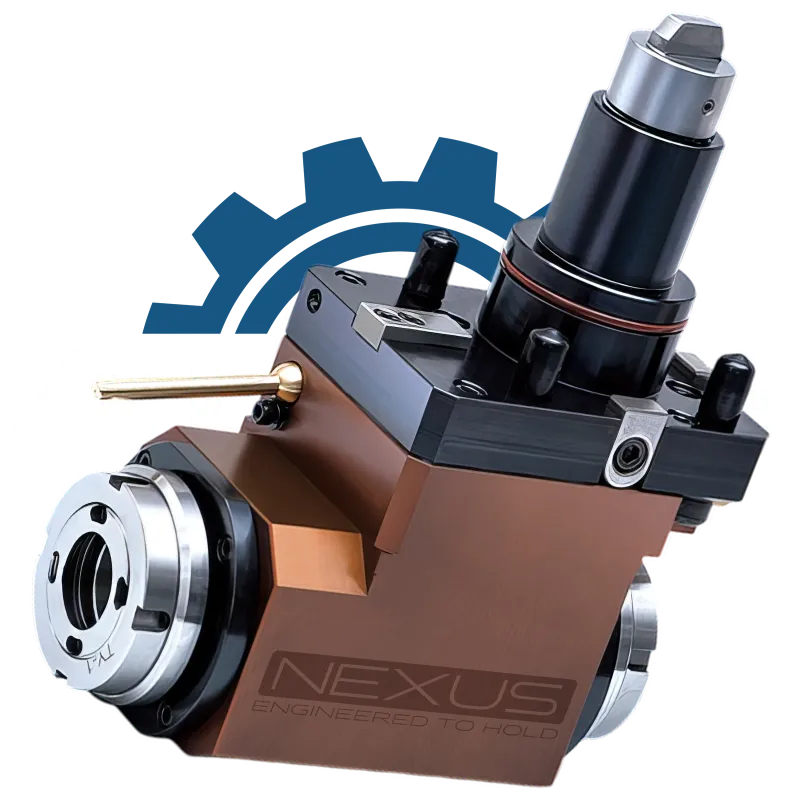

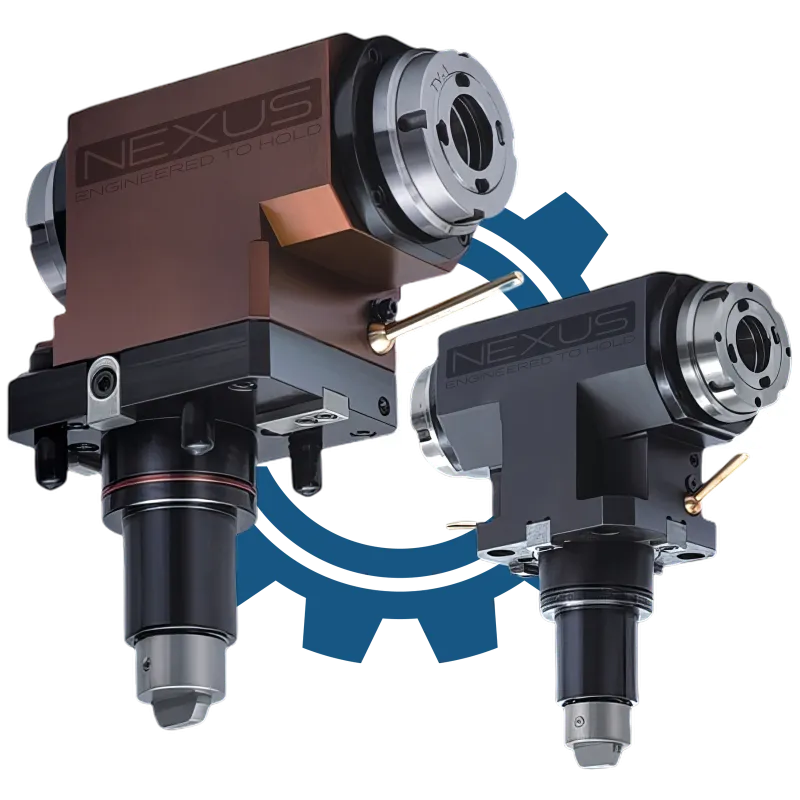

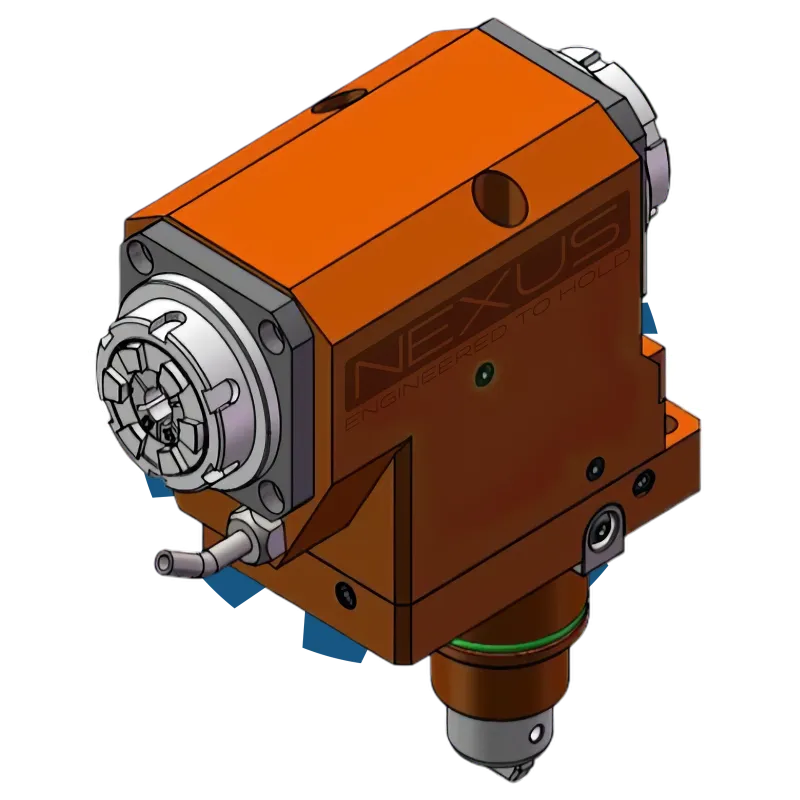

Модель BMT40–ER20 — це Т-подібна приводна оправка зі зміщеним розташуванням виходів інструменту. Обидва шпинделі знаходяться під кутом 90° до осі оправки, але зміщені відносно центра в один бік — назад. Така конфігурація дозволяє оптимізувати простір під час обробки та уникнути конфліктів із геометрією деталі чи обладнання.
Кожен із двох ER20-патронів забезпечує затискач інструменту з діаметром хвостовика від 1 до 12 мм. Передача обертання між шпинделем та інструментом — пряма (1:1), без редукції або прискорення. Сумарна довжина по осі інструментальних виходів становить 154 мм, з яких 116 мм іде в заднє зміщення, а 38 мм — у передню частину, відносно осі оправки.
Така асиметрія дає змогу виконувати обробку в обмежених просторах, де класична симетрична Т-оправка не підходить.
🔍 Розшифровка маркування BMT40–ER20 (T-type Rear Offset)
| Позначення | Розшифровка |
|---|---|
| BMT40 | Тип кріплення в револьверну головку |
| ER20 | Тип інструментального виходу — цанговий патрон ER20 |
| Радіальна | Виходи під кутом 90° до осі оправки |
| Т-подібна | Геометрія корпусу у формі Т з подвійним виходом |
| Ексцентрична | Зміщення обох виходів відносно центра — назад |

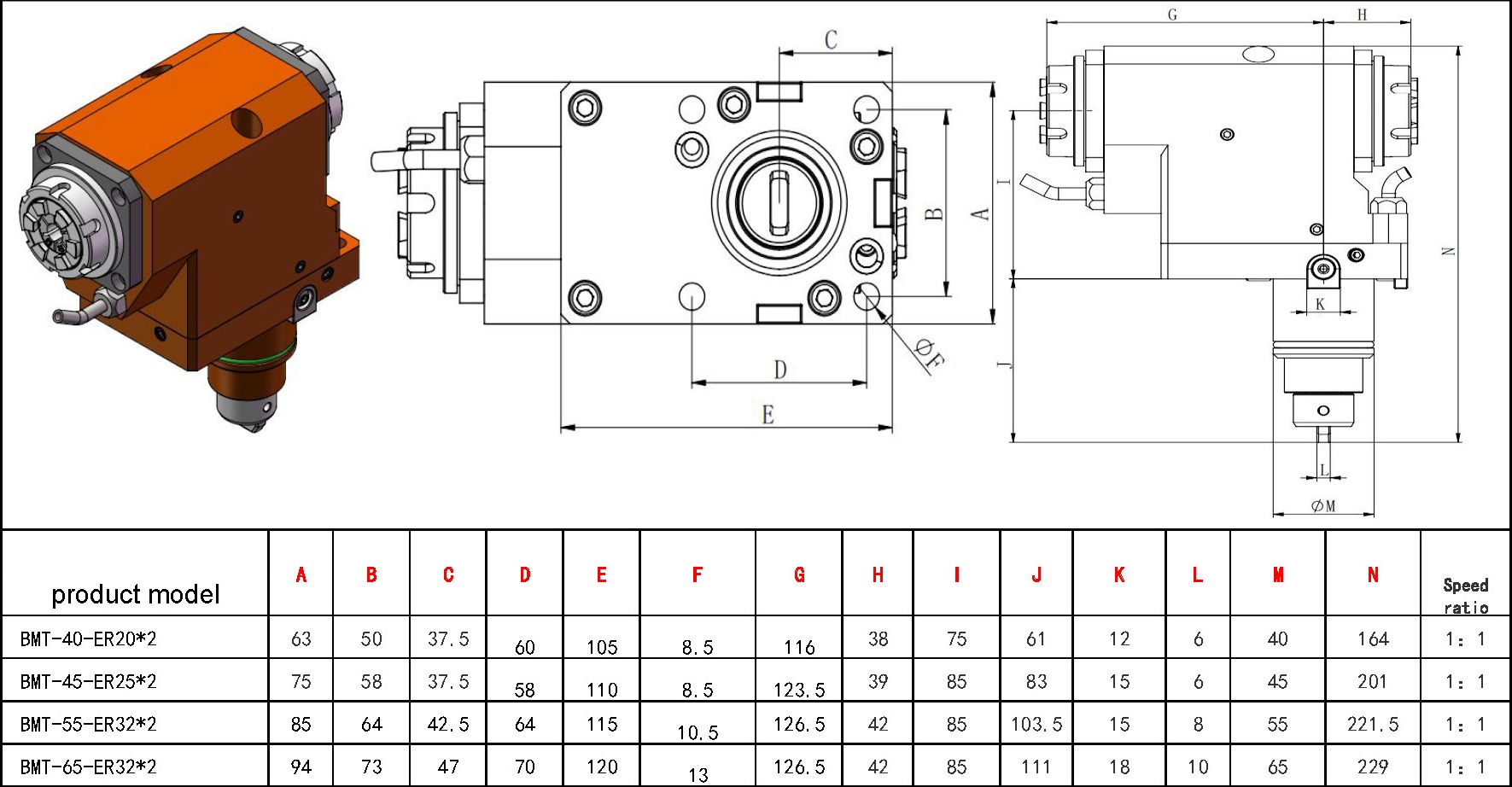

📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Радіальна Т-подібна |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER20 ×2 |
| Діапазон затиску | 1–12 мм |
| Висота (монтажна) | 164 мм |
| Довжина по осі інструмента | 154 мм (116 + 38) |
| Ширина корпусу | 63 мм |
| Передача | 1:1 (пряма) |
✨ Переваги
✅ Компактна та зміщена конструкція для обробки у складних місцях
✅ Два незалежні ER-виходи
✅ Пряма передача 1:1 без втрати швидкості
✅ Надійна геометрія для складного інструментального доступу
✅ Ідеально підходить для обробки бічних поверхонь із заднім зміщенням
🔧 Застосування
Рекомендовано для дзеркальної або послідовної обробки двох зон деталі зі зміщеним доступом — наприклад, в умовах близькості стінок, виступів або обмежень у револьверній головці. Підходить для обробки сталей, сплавів, чавуну.
⚙️ Сумісність
Сумісна з револьверними головками BMT40, патрони ER20 працюють із усіма стандартними цангами відповідного типу (рекомендується ALTUS ER20-PG або аналог).
🎯 Призначення
Для обробки в умовах обмеженого простору, де потрібна радіальна обробка зі зміщенням інструмента назад. Ідеальне рішення для вузьких місць або нестандартних траєкторій обробки.
🏭 ALTUS — зміщення в точність. Баланс без компромісів.
📥 Детальніше — на altus.com.ua
