🛠️ Опис товару

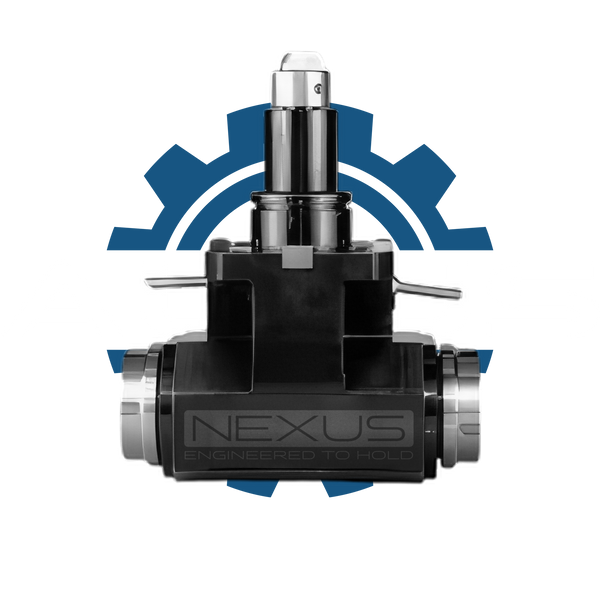

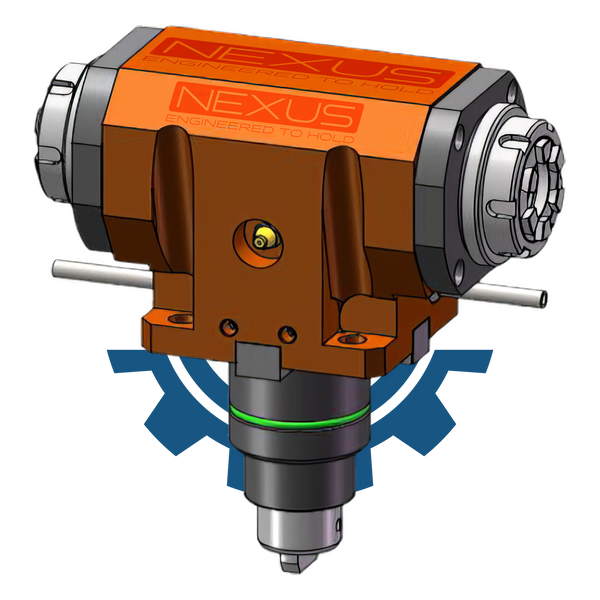

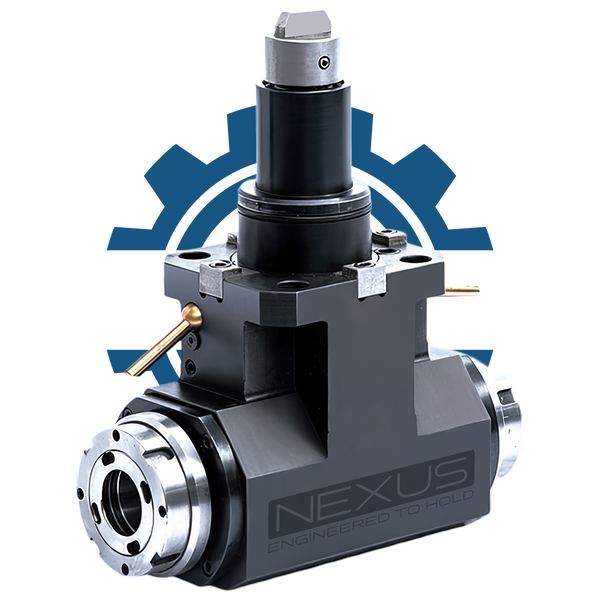

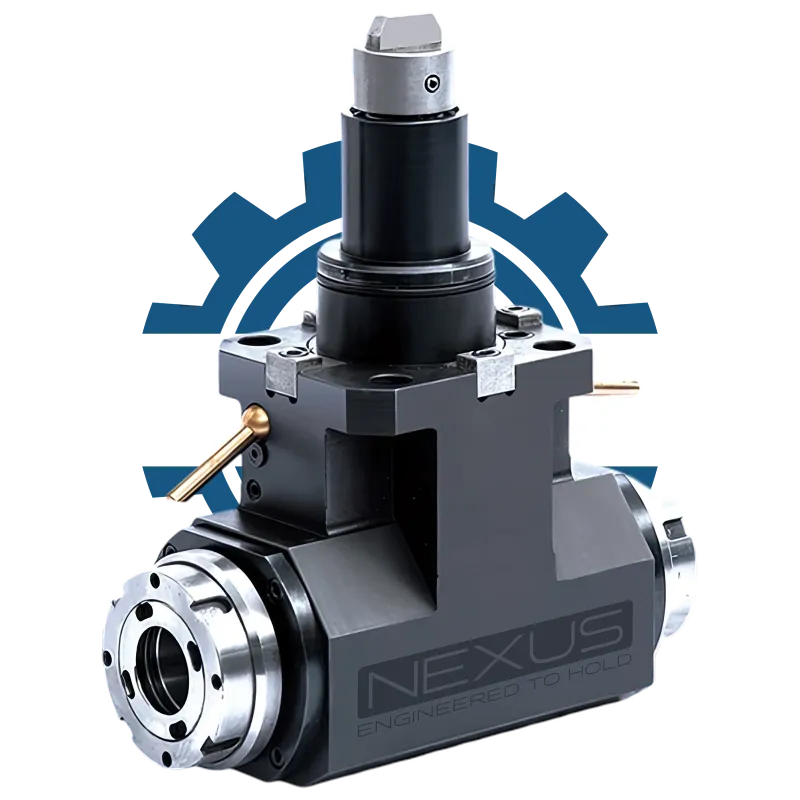

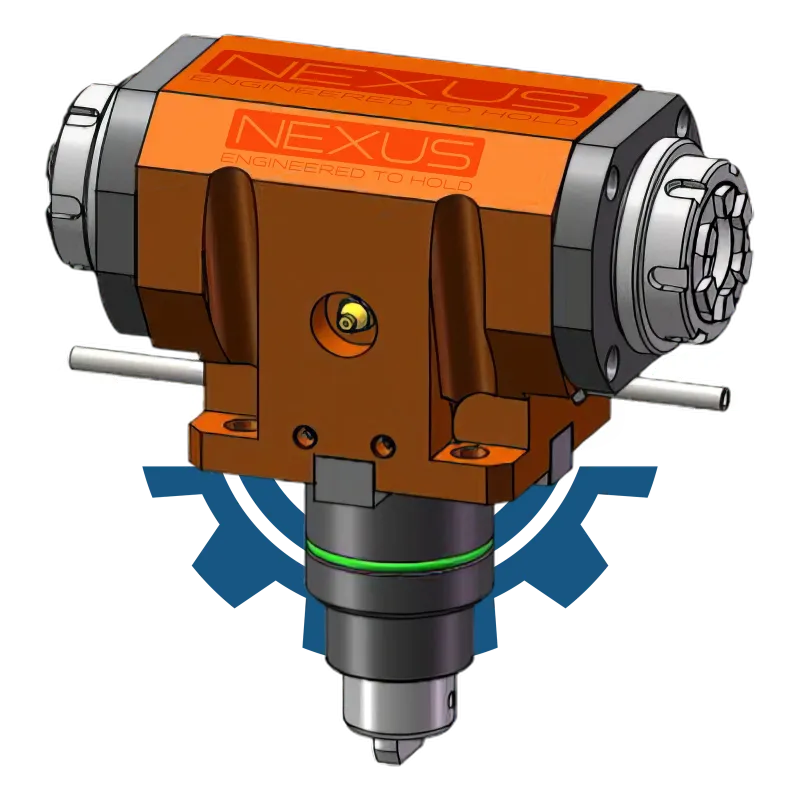

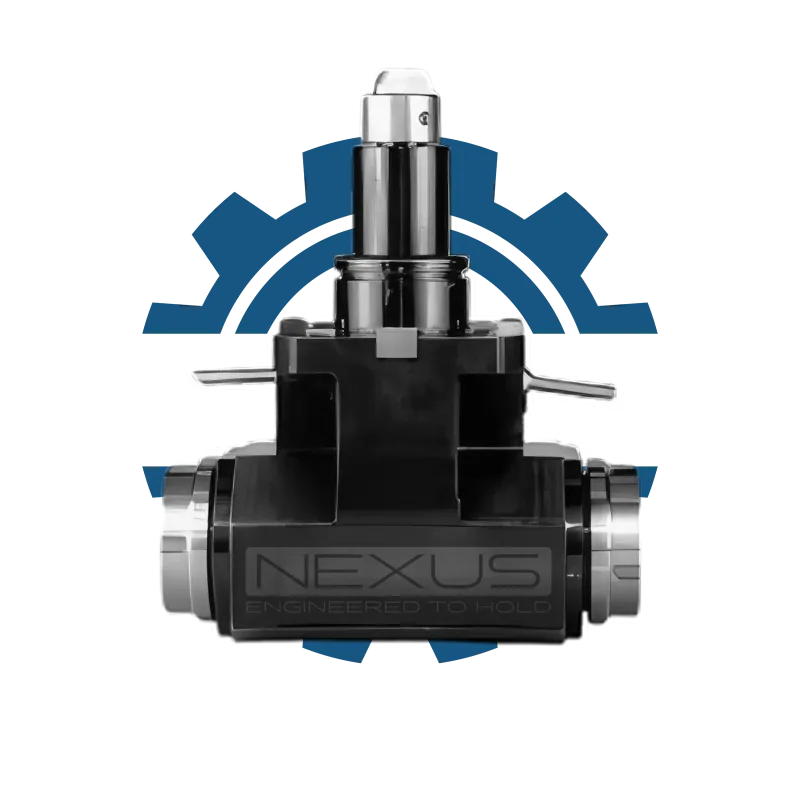

Модель BMT40–ER25 — це приводна симетрична Т-подібна оправка з двома радіальними виходами інструмента під патрон ER25. Обидва шпинделі розташовані дзеркально по боках корпусу під кутом 90° до осі, що дозволяє одночасно встановлювати два ріжучі інструменти для синхронної або чергової обробки торців, боковин або отворів.
Оправка встановлюється в револьверну головку типу BMT40 та має стандартну пряму передачу обертання 1:1 без редукції. Кожен шпиндель віддалений на 81,5 мм від центральної осі, що дає повну робочу довжину 163 мм. Корпус шириною 75 мм забезпечує стабільність кріплення та дозволяє ефективну інтеграцію навіть у компактний токарний вузол.
🔍 Розшифровка маркування BMT40–ER25 (T-type Symmetrical)
| Позначення | Розшифровка |
|---|---|
| BMT40 | Тип посадкового кріплення (револьверна головка) |
| ER25 | Вихід під цанговий патрон ER25 |
| Радіальна | Вісь інструмента розташована перпендикулярно до осі оправки (90°) |
| Т-подібна | Геометрія корпусу з двома бічними шпинделями |
| Симетрична | Обидва виходи дзеркальні, з однаковими характеристиками |

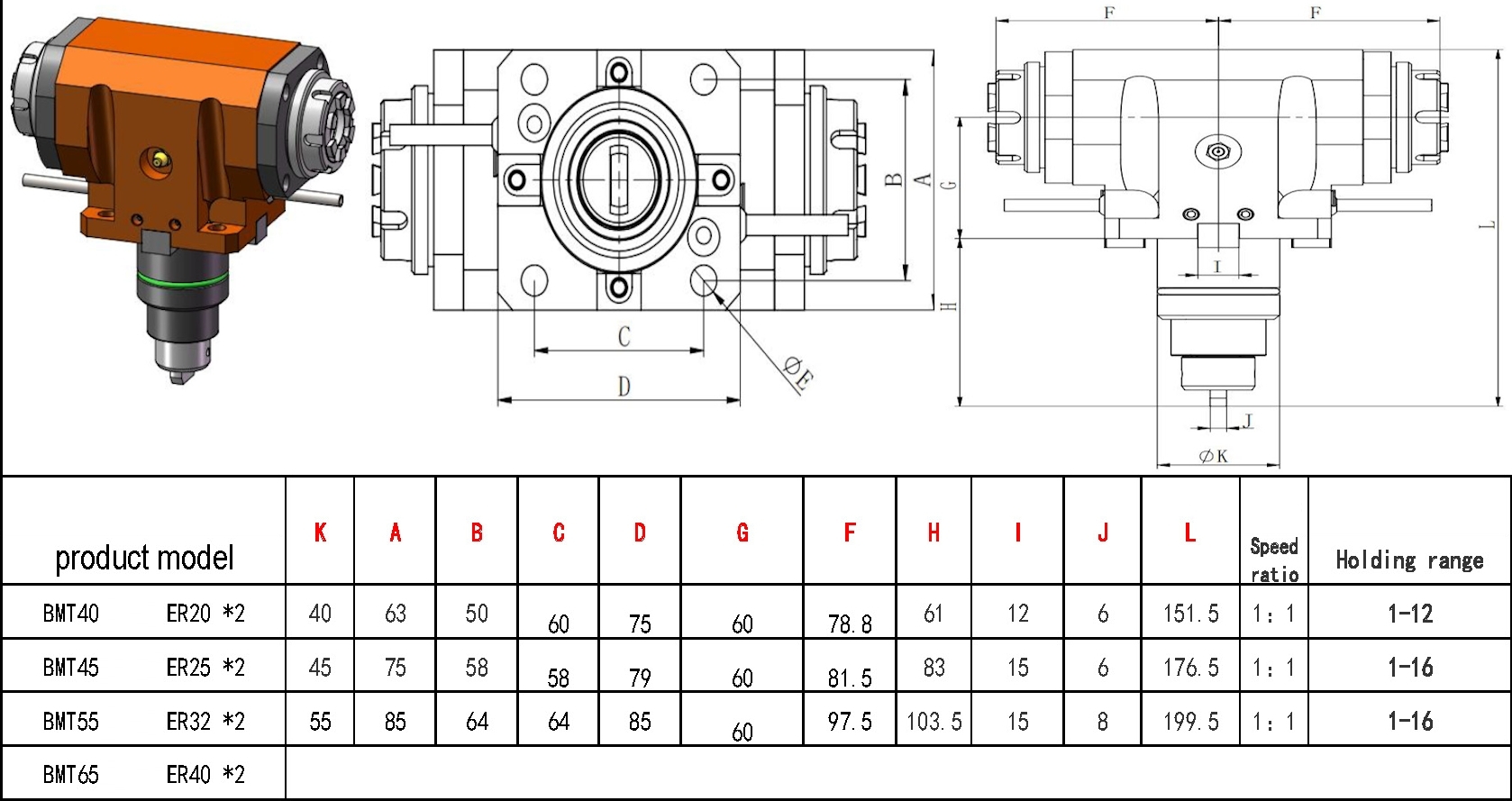

📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Радіальна Т-подібна |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER25 ×2 |
| Діапазон затиску | 1–16 мм |
| Висота (монтажна) | 176,5 мм |
| Довжина по осі інструмента | 163 мм (81,5 × 2) |
| Ширина корпусу | 75 мм |
| Передача | 1:1 (пряма) |
✨ Переваги
✅ Дзеркальна симетрія для точного паралельного фрезерування
✅ Виходи під ER25 — розширений діапазон інструмента до 16 мм
✅ Синхронна обробка з обох боків
✅ Ідеальний варіант для точного рознесення ріжучих зон
✅ Належить до серії ALTUS × — гарантія точності та ресурсності
🔧 Застосування
Призначена для одночасної або дзеркальної обробки торців, пазів, бокових поверхонь на корпусних, валових або осьових деталях. Часто застосовується у виробництві гідравліки, фітингів, кронштейнів, деталей підшипникових вузлів.
⚙️ Сумісність
Встановлюється в револьверні головки BMT40. Працює з усіма стандартними цангами ER25 та відповідним інструментом із діаметром хвостовика 1–16 мм.
🎯 Призначення
Для одночасного або попарного використання інструментів у дзеркальному режимі. Забезпечує баланс навантажень, підвищену продуктивність і зниження часу переналагодження.
