🛠️ Опис товару

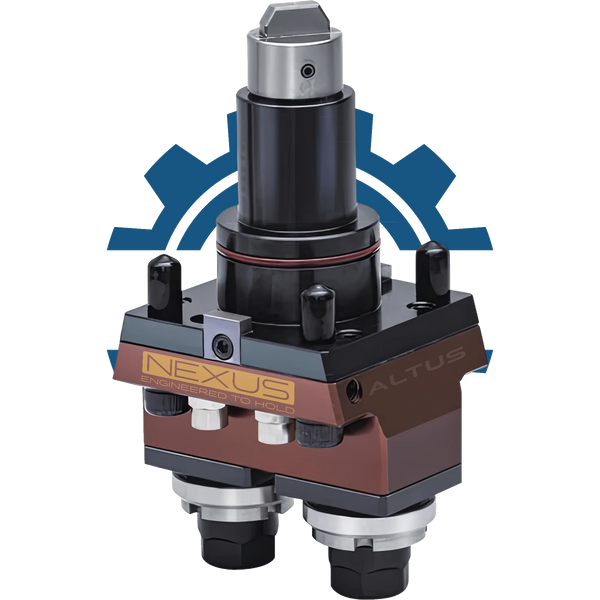

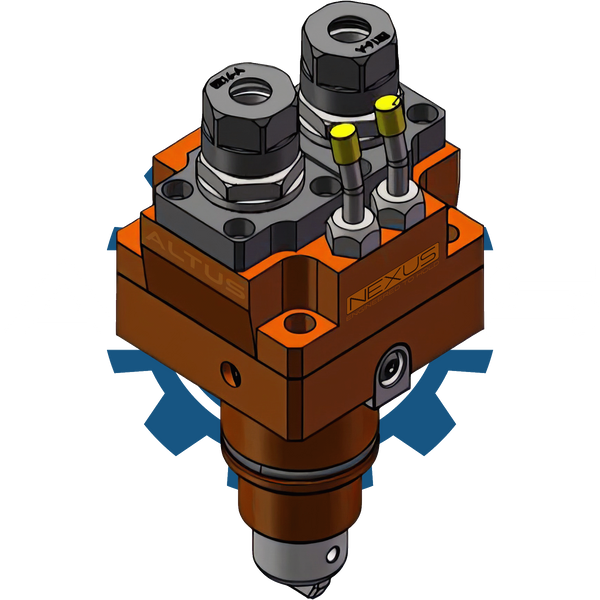

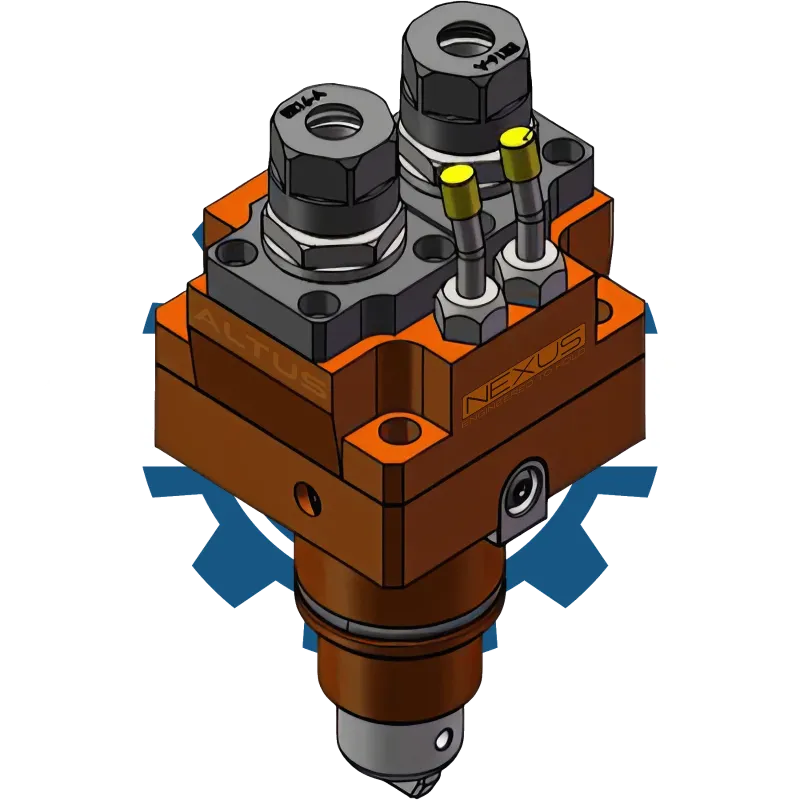

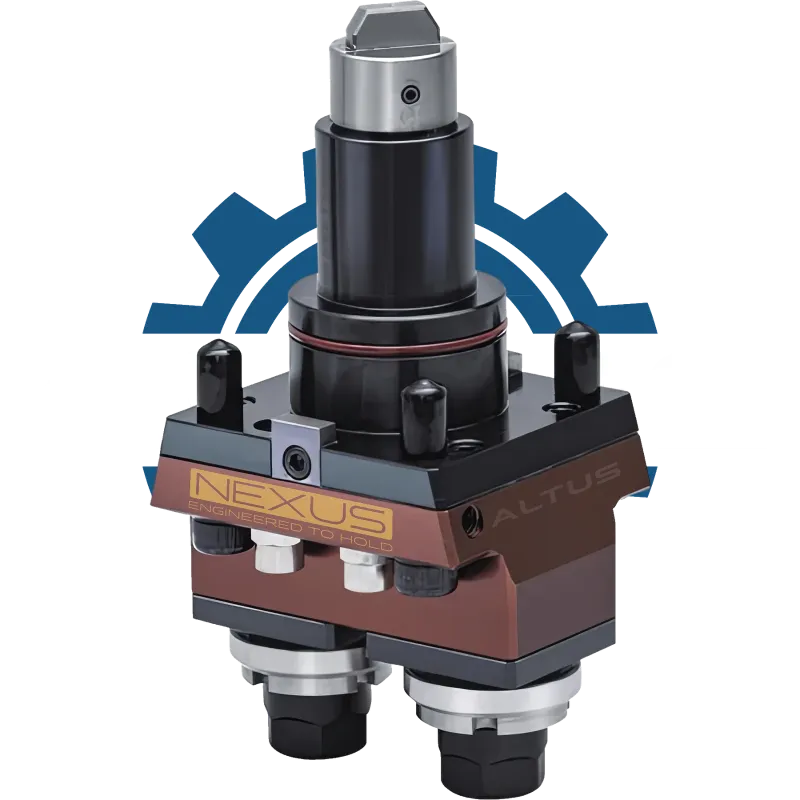

Оправка серії BMT45 у виконанні 0° — це рішення для осьових операцій, де потрібно застосувати два інструменти одночасно або здійснювати швидку зміну без переналагодження. Інструментальні виходи орієнтовані строго по осі обертання шпинделя, згідно вимог DIN 1809 (позиція 0° — горизонтальне розташування оправки в револьвері).
Обидва виходи оснащені патронами типу ER16 із діапазоном затиску від Ø1 до 12 мм, що забезпечує гнучкість при обробці. Подача СОЖ здійснюється зовнішнім способом через штуцери. Завдяки довжині 169 мм по осі інструмента й корпусу 75×79 мм, модель поєднує в собі жорсткість і компактність.
🔍 Розшифровка маркування BMT45–0° ER16×2
| Позначення | Розшифровка |
|---|---|
| BMT45 | Стандарт револьверної головки |
| 0° | Горизонтальне встановлення згідно DIN 1809 |
| ER16 | Тип вихідного патрона — цанговий ER16 |
| ×2 | Подвійна конфігурація з двома інструментальними каналами |
| Аксіальна | Напрямок виходу — паралельно до осі шпинделя |

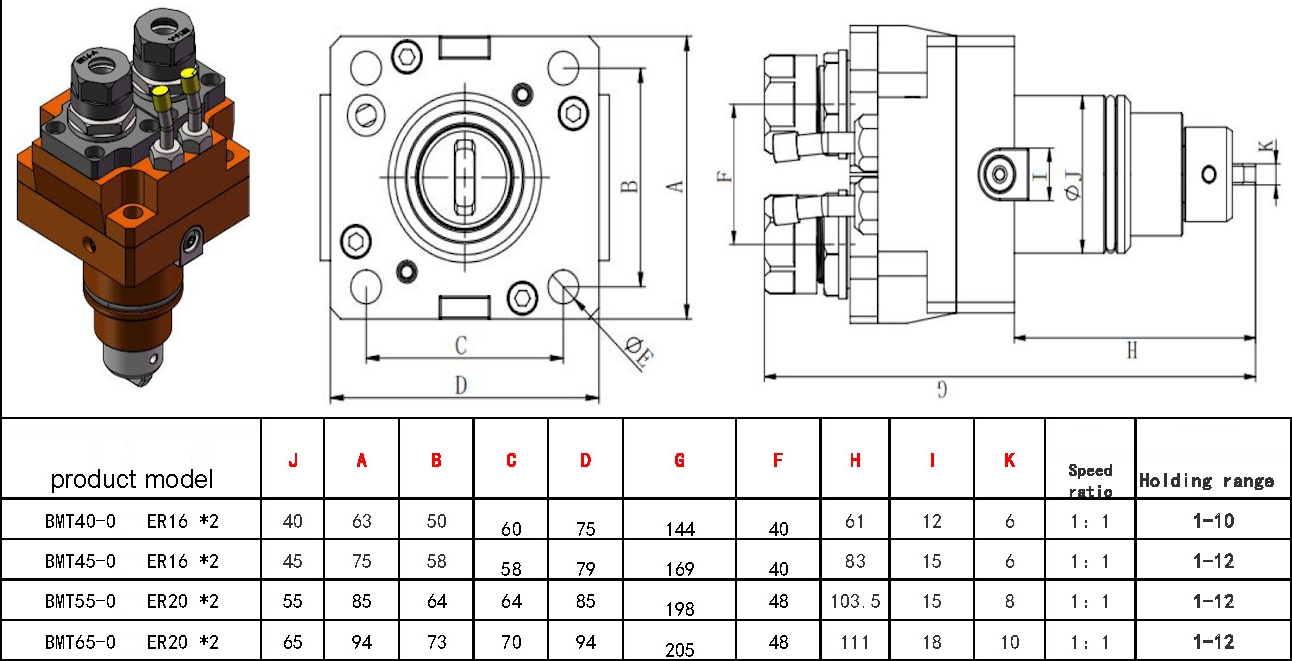

📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (горизонтальна, 0°) |
| Стандарт кріплення | BMT45 |
| Тип виходу інструмента | ER16 ×2 |
| Діапазон затиску | Ø1–12 мм |
| Довжина (по осі інструмента) | 169 мм |
| Ширина корпусу | 75 × 79 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Виконання 0° згідно DIN 1809 — точне позиціювання
✅ Подвійний вихід — паралельна робота або швидка зміна
✅ Посилений корпус 75×79 мм — для стабільної обробки
✅ Надійний затиск інструменту через ER16 до Ø12 мм
✅ ALTUS × — промислова надійність у серійному виробництві
🔧 Застосування
Для осьового свердління, різьбонарізання, розгортки чи зенкування з горизонтальним розташуванням інструмента. Ідеальна для багатоінструментних задач і компоновок з обмеженням по вертикалі. Особливо ефективна в серійному виробництві.
⚙️ Сумісність
Сумісна з усіма цангами ER16. Працює з інструментами з круглим хвостовиком Ø1–12 мм. Призначена для револьверних голівок BMT45 (типове 4-гніздове або 8-гніздове виконання).
🎯 Призначення
Для підвищення продуктивності та гнучкості в токарних операціях із горизонтальною орієнтацією інструментального виходу. Забезпечує ефективну багатоканальну обробку без втрати точності та стійкості.
