🛠️ Опис товару

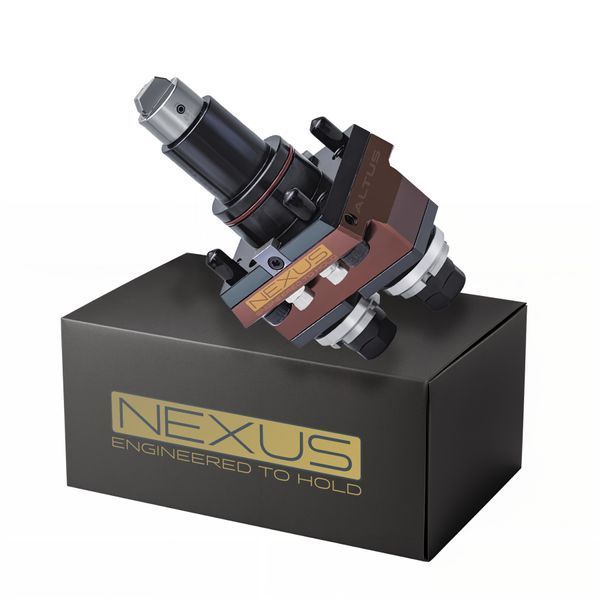

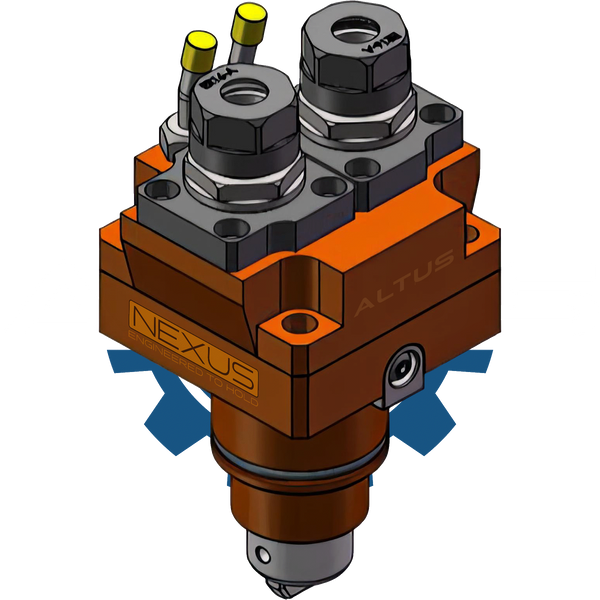

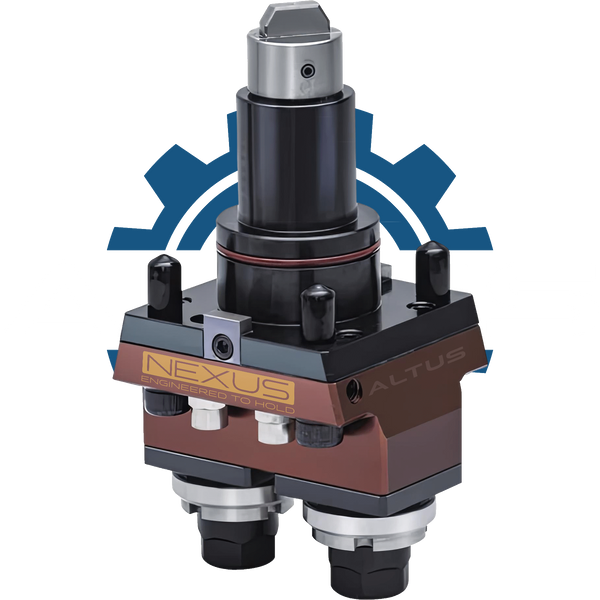

Модель BMT45–ER16×2 у вертикальному виконанні — це високоточна аксіальна оправка з подвійним інструментальним виходом, яка забезпечує паралельну обробку або швидке перемикання між інструментами без зупинки обладнання. Встановлюється вертикально в револьверну головку BMT45, відповідаючи позиції 90° згідно DIN 1809.
Оправка обладнана двома патронами ER16, які дозволяють працювати з інструментами Ø1–10 мм. Зовнішня подача СОЖ реалізована через штуцери. Конструкція корпусу розміром 75×79 мм поєднує компактність із достатньою жорсткістю. Довжина інструментального виходу — 169 мм по осі.
🔍 Розшифровка маркування BMT45–90° ER16×2
| Позначення | Розшифровка |
|---|---|
| BMT45 | Тип револьверної головки |
| 90° | Вертикальне встановлення згідно DIN 1809 |
| ER16 | Тип цангового патрона |
| ×2 | Два інструментальні виходи |
| Аксіальна | Інструмент розміщується по осі шпинделя |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (вертикальна, 90°) |
| Стандарт кріплення | BMT45 |
| Тип виходу інструмента | ER16 ×2 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 169 мм |
| Ширина корпусу | 75 × 79 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Вертикальне виконання згідно DIN 1809 (90°) — для осьових операцій
✅ Два канали — для паралельної або чергової обробки
✅ Надійне затискання інструментів Ø1–10 мм через ER16
✅ Компактний, жорсткий корпус 75×79 мм
✅ ALTUS × — гнучка обробка в кожній деталі
🔧 Застосування
Свердління, різьбонарізання, зенкування та інші осьові операції, де потрібна вертикальна орієнтація інструмента. Особливо ефективна при багатоканальній обробці та на серійному виробництві.
⚙️ Сумісність
Підходить до всіх цанг ER16. Сумісна з круглими хвостовиками Ø1–10 мм. Монтаж — у револьверну головку BMT45, вертикальне гніздо, відповідно до DIN 1809 (90°).
🎯 Призначення
Для тих випадків, коли важлива швидкість, повторюваність і оптимальне використання вертикального компонування верстата. Дає змогу використовувати два інструменти без зміни оправки.
