🛠️ Опис товару

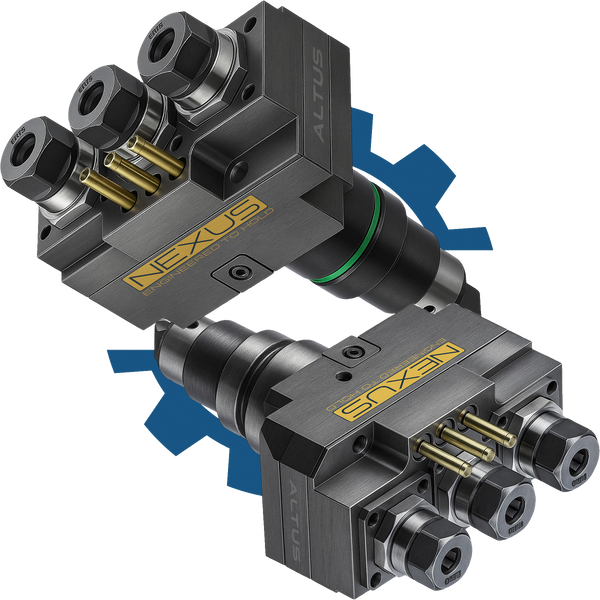

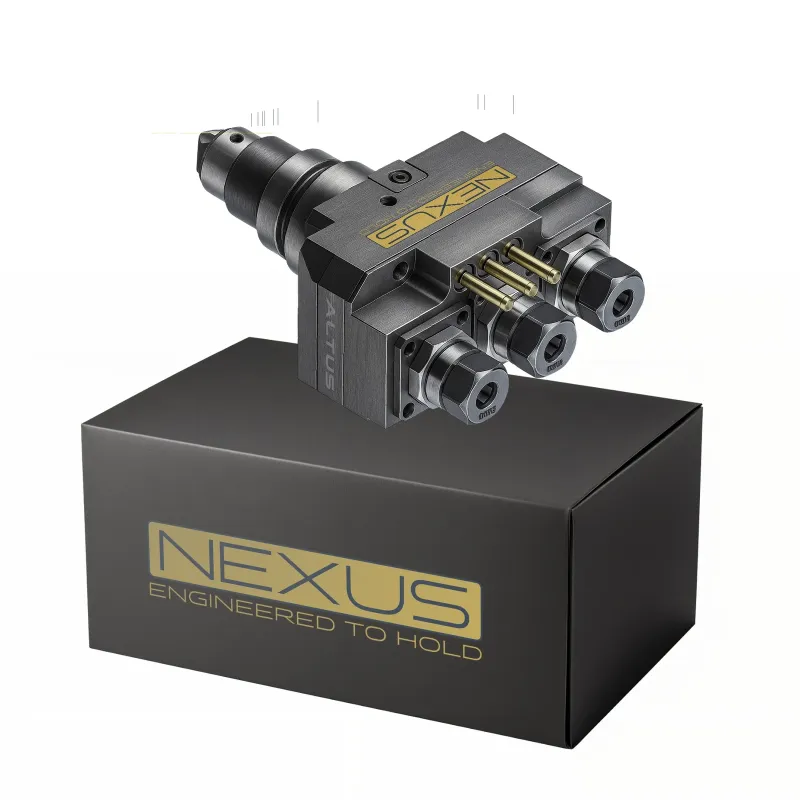

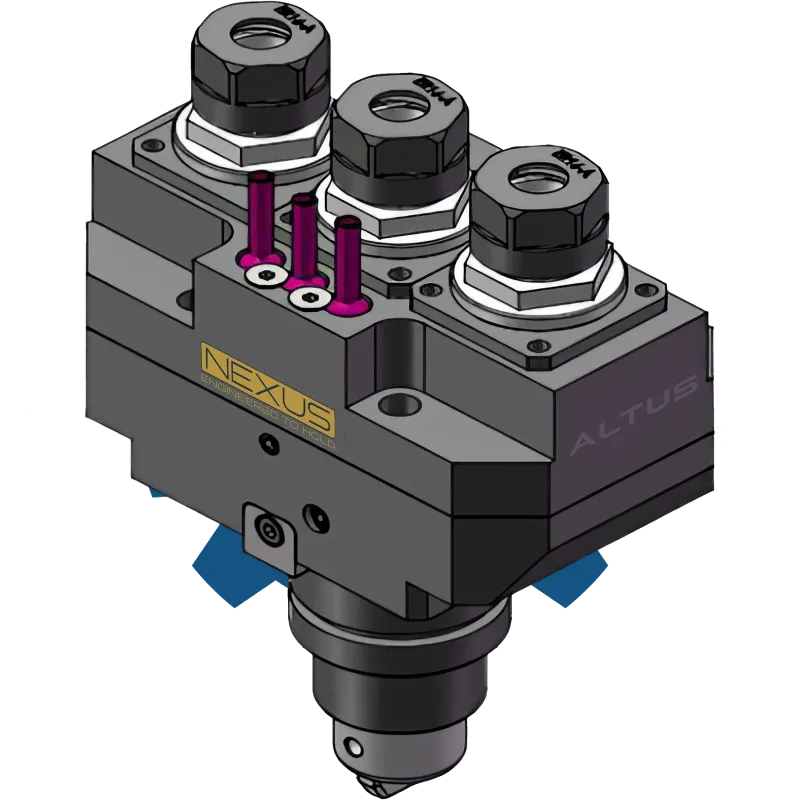

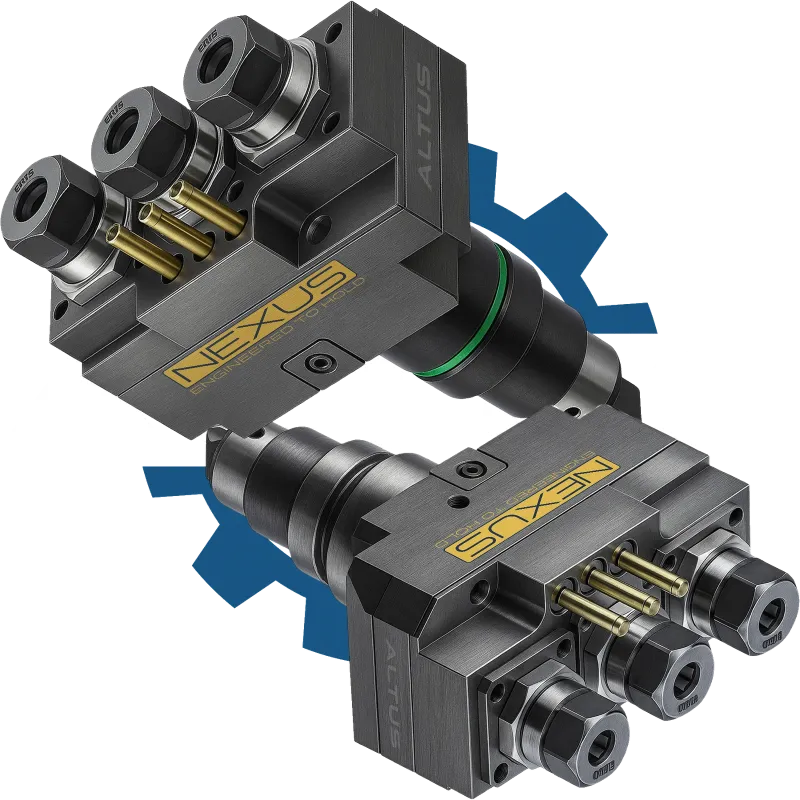

Оправка BMT45–ER16×3 — це потужне аксіальне рішення з трьома незалежними інструментальними виходами. Конструктивна особливість — центральний шпиндель обертається у протилежному напрямку відносно бокових, що дає можливість одночасно використовувати право- та лівообертовий інструмент або розділяти функції (наприклад, свердління + зенкування).
Оправка монтується в револьверну головку стандарту BMT45, усі виходи сумісні з ER16 (Ø1–10 мм). Завдяки корпусу 75×133 мм інструмент гарантує стабільність при інтенсивній обробці. Довжина по осі інструмента — 187 мм. Подача СОЖ — зовнішня, через окремі штуцери.
🔍 Розшифровка маркування BMT45–ER16×3
| Позначення | Розшифровка |
|---|---|
| BMT45 | Тип кріплення до револьверної головки ЧПУ |
| ER16 | Тип вихідного патрона — цанговий ER16 |
| ×3 | Три інструментальних виходи |
| Аксіальна | Інструмент розміщується паралельно до осі шпинделя |
| Реверс | Центральний шпиндель обертається у протилежному напрямку |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (пряма, 0°) |
| Стандарт кріплення | BMT45 |
| Тип виходу інструмента | ER16 ×3 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 187 мм |
| Ширина корпусу | 75 × 133 мм |
| Подача СОЖ | Зовнішня |
| Особливість | Центральний шпиндель — реверс |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Одночасна робота з 3 інструментами — висока ефективність
✅ Реверс центрального шпинделя — робота з інструментами різного обертання
✅ Потужний корпус 75×133 мм — жорсткість і стабільність
✅ Точне затискання через ER16 (Ø1–10 мм)
✅ ALTUS × — технічна перевага в компактному форматі
🔧 Застосування
Складні осьові операції, які потребують зміни напрямку обертання: свердління, різьбонарізання, комбінована обробка без зміни оправки. Рішення для швидкісних та багатопроцесних ЧПУ-комплексів.
⚙️ Сумісність
Працює з усіма цангами ER16. Підходить для інструментів із круглим хвостовиком Ø1–10 мм. Призначена для револьверних головок BMT45 (DIN 1809 — осьове положення, 0°).
🎯 Призначення
Для підвищення продуктивності завдяки одночасній або поперемінній роботі трьох шпинделів. Рекомендована для серійного або безлюдного виробництва, де важлива автономність і гнучкість обробки.
🏭 ALTUS — три виходи, один стандарт точності
