Оправка BMT45-ER20 універсальна шарнірна (з регульованим кутом нахилу)

В наявності

9 999.00 ₴

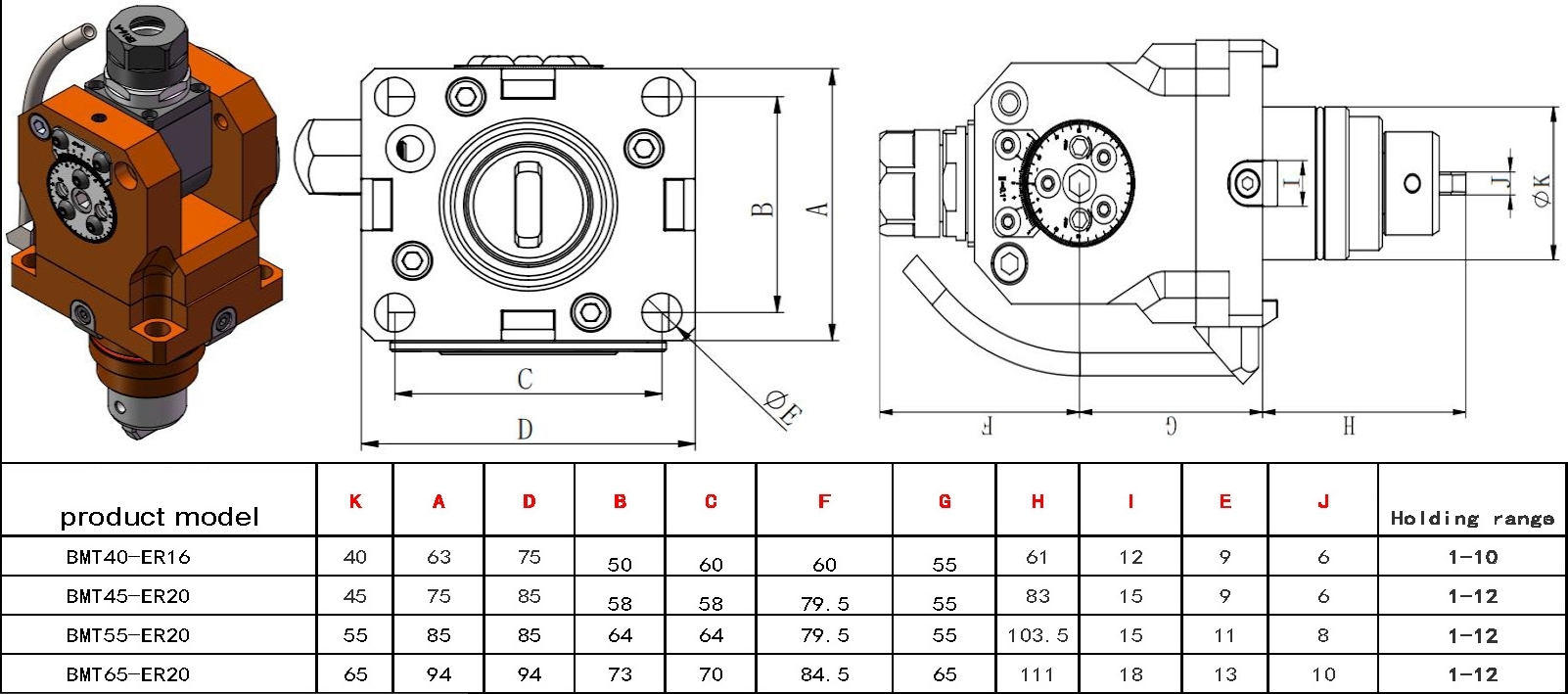

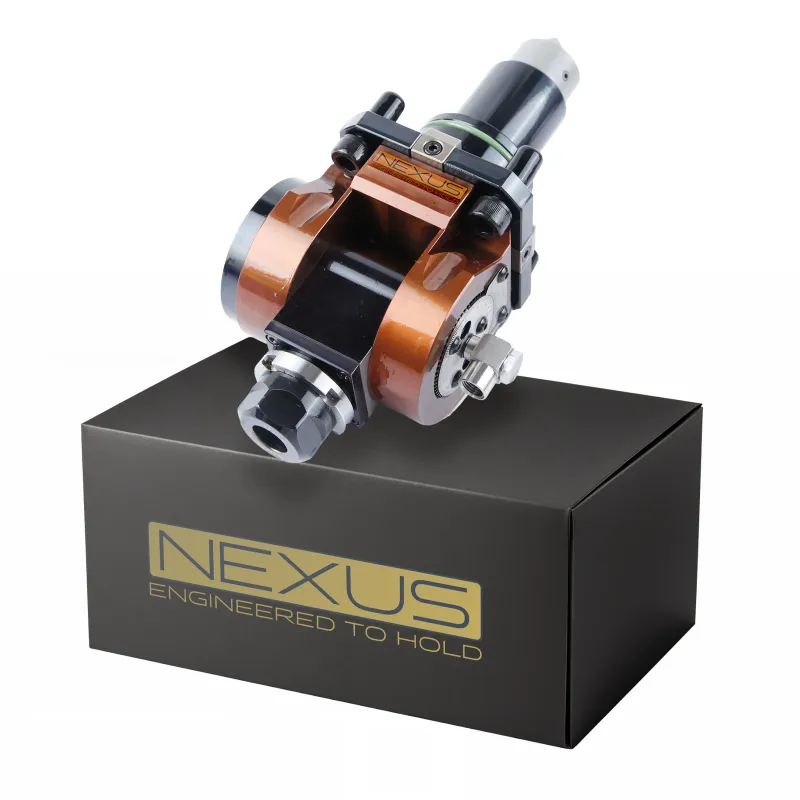

Оправка BMT45–ER20 універсальна шарнірна — приводна модель із ручним регулюванням кута інструментального виходу. Оснащена патроном ER20 для інструментів Ø1–12 мм. Ширина корпусу — 75 × 85 мм, довжина по осі — 217,5 мм. Поворотна головка з фіксуючим механізмом на зубчастому секторі дозволяє встановлювати інструмент під бажаним кутом. Встановлюється на револьверну головку BMT45.

Довжина по осі інструмента:217,5 мм

Конфігурація:Привідний блок BMT - Універсальна шарнірна оправка

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Тип виходу:ER20

Оправка BMT45-ER20 універсальна шарнірна (з регульованим кутом нахилу)

9 999.00 ₴

Опис

🛠️ Опис товару
Універсальна шарнірна оправка серії з ER20 — це рішення для токарних центрів, яким необхідна максимальна свобода позиціювання інструмента. Завдяки поворотному механізму оператор може самостійно встановити потрібний кут виходу шпинделя та надійно зафіксувати його. Це особливо актуально при свердлінні під нахилом, складній фасонній обробці, а також при багатоопераційних процесах.

Модель призначена для монтажу в револьверну головку стандарту BMT45. Оснащується стандартним цанговим патроном ER20, який забезпечує точну фіксацію інструментів у діапазоні Ø1–12 мм.

🔍 Розшифровка маркування BMT45–ER20 (шарнірна)

Позначення	Розшифровка
BMT45	Тип револьверної головки для приводних оправок
ER20	Тип інструментального виходу — цанговий патрон Ø1–12 мм
Шарнірна	Регульований кут нахилу за допомогою поворотного механізму

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Універсальна, шарнірна
Стандарт кріплення	BMT45
Тип виходу інструмента	ER20
Діапазон затиску	Ø1–12 мм
Довжина (по осі інструмента)	217,5 мм
Ширина корпусу	75 × 85 мм
Механізм регулювання	Зубчастий сектор (ручне)
Подача СОЖ	Зовнішня
Передача обертів	1 : 1

✨ Переваги
✅ Налаштування кута нахилу вручну — для гнучкої обробки
✅ Стабільне положення завдяки механічному фіксатору
✅ Потужна фіксація інструмента з діапазоном Ø1–12 мм
✅ Посилений корпус для точності навіть при великому виносі
✅ ALTUS × — розумне рішення для складної геометрії

🔧 Застосування
Точне свердління, розгортання, зняття фасок, обробка під нахилом, обробка на похилих площинах. Рекомендована для випадків, коли обробка вимагає зміни кута атаки інструмента без додаткових модифікацій станка.

⚙️ Сумісність
Сумісна з усіма цангами ER20. Встановлюється у револьверні головки BMT45 відповідно до DIN 1809. Оптимізована для роботи на токарних центрах із приводним інструментом.

🎯 Призначення
Для професійної обробки отворів та фасонних поверхонь із можливістю точного виставлення кута. Ефективне рішення для комбінованих, серійних і високоточних задач.

🏭 ALTUS — точність обертання в будь-якому напрямку
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Довжина по осі інструмента

217,5 мм

Конфігурація

Привідний блок BMT - Універсальна шарнірна оправка

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER20

Тип посадки

BMT45

Ширина корпусу

75 × 85 мм
