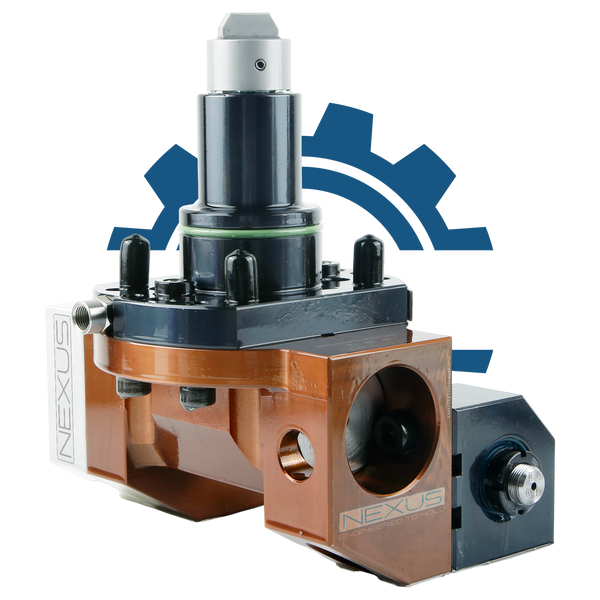

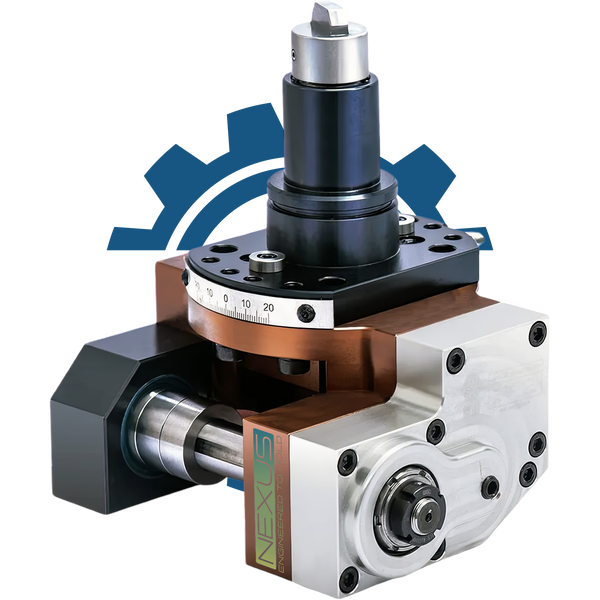

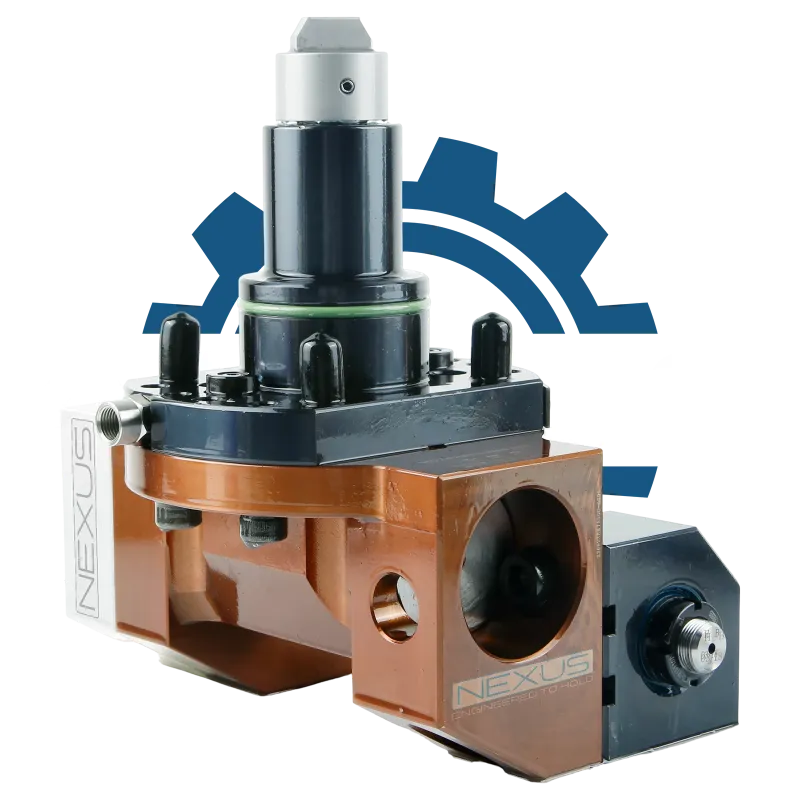

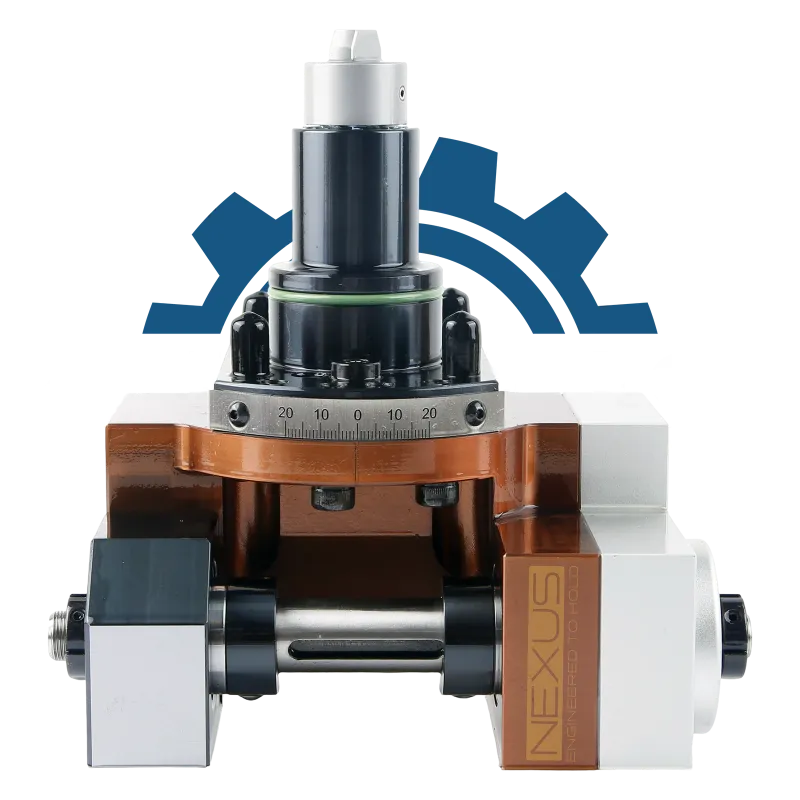

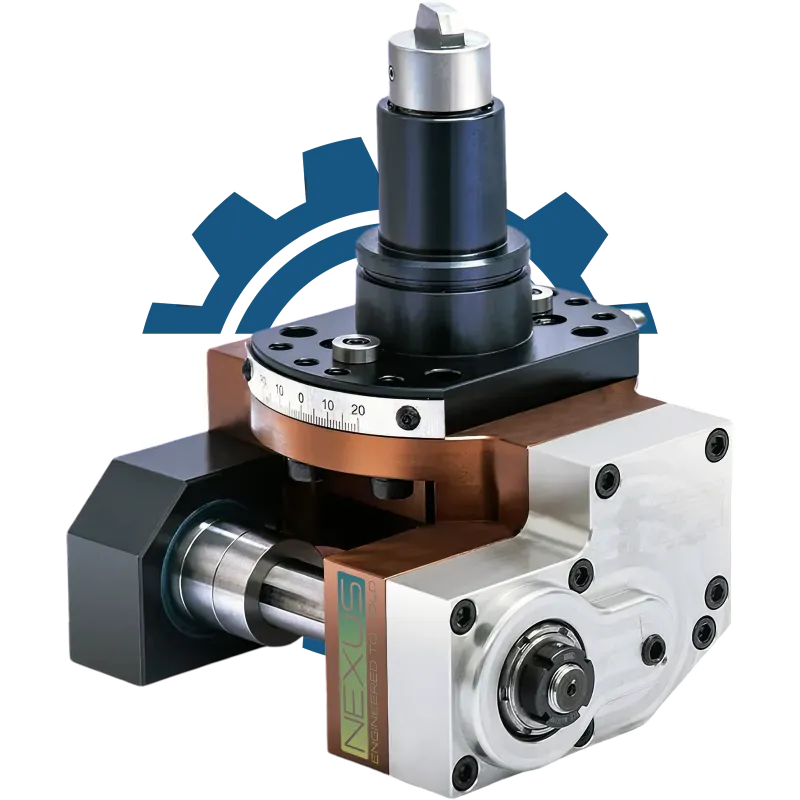

Оправка BMT45 — це високоточна приводна головка під черв’ячну фрезу (hob-type cutter) з посадкою Ø22 мм та глибиною встановлення до 45 мм. Завдяки передавальному числу 2:1, інструмент отримує вдвічі більшу швидкість обертання, що критично важливо для якісного нарізання зубців, шестерень або шліців.
Регульований нахил шпинделя в межах ±25° дозволяє точно налаштовувати фрезу для обробки під потрібним кутом. Максимально допустимий зовнішній діаметр інструмента — до Ø55 мм. Корпус має монтажну висоту 203,5 мм і ширину 167 мм. Оправка монтується у револьверні головки BMT45 згідно стандарту DIN 1809 і використовується на токарно-фрезерних центрах типу DOOSAN, Mazak, HWACHON. Подача СОЖ — зовнішня.
🔍 Характеристики та розміри
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка для зубофрези |
| Модель | NEXUS BMT45 (Gear Hobbing) |
| Стандарт кріплення | BMT45 (DIN 1809) |
| Тип виходу | Під черв’ячну фрезу (hob-type) |
| Посадковий діаметр | Ø22 мм |
| Глибина посадки | 45 мм |
| Макс. зовнішній діаметр фрези | < Ø55 мм |
| Регулювання кута нахилу шпинделя | ±25° |
| Передатне число | 2:1 |
| Подача СОЖ | Зовнішня |
| Висота оправки (монтажна) | 203,5 мм |
| Ширина корпусу | 167 мм |
| Бренд | NEXUS / ALTUS |
✨ Переваги
✅ Спеціалізована конструкція для нарізання зубців і шліців
✅ Регулювання нахилу ±25° — точне позиціонування hob-фрези
✅ Передача 2:1 — підвищення ефективності обробки
✅ Посадка Ø22×45 мм — під стандартизовані черв’ячні фрези
✅ Сумісність із BMT45 (DIN 1809) без адаптерів
✅ ALTUS × — стабільність, жорсткість, точність
