🛠️ Опис товару

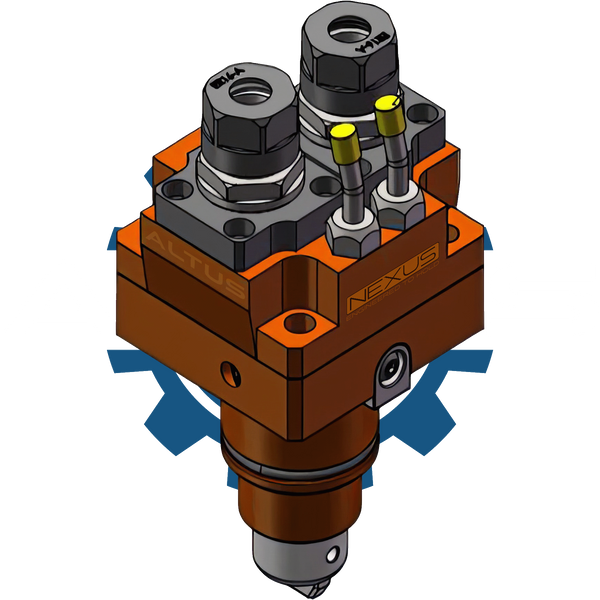

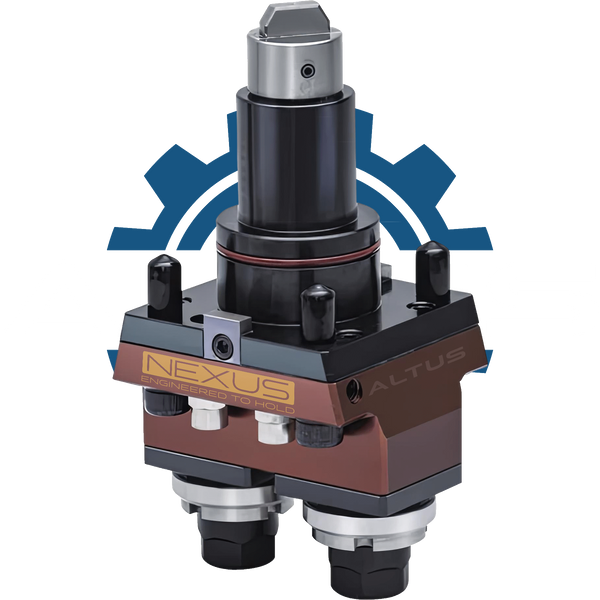

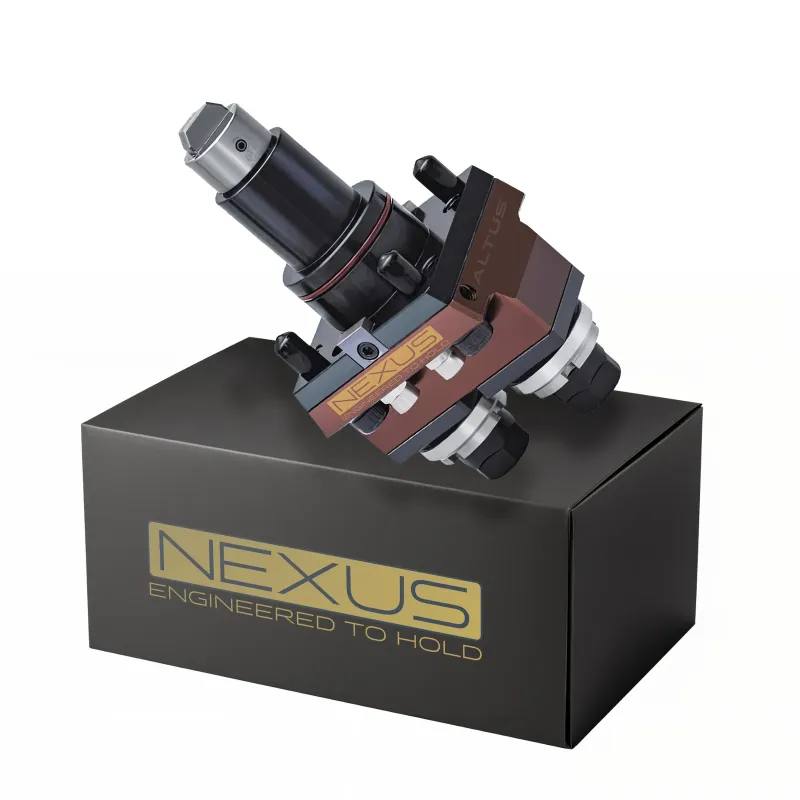

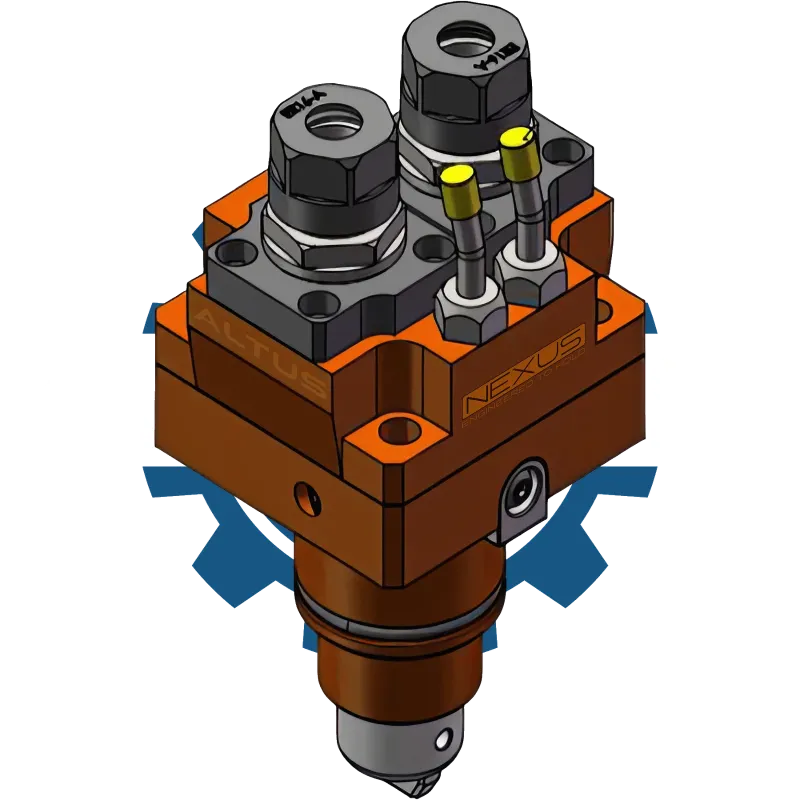

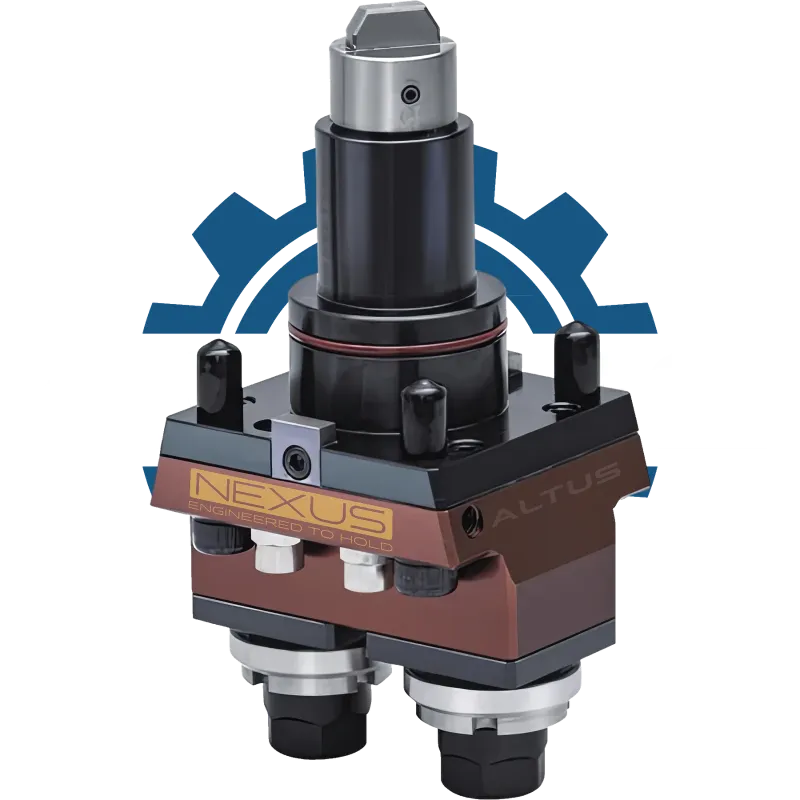

Оправка серії BMT55–ER20×2 у виконанні 0° призначена для високопродуктивних токарних операцій з використанням двох інструментів одночасно або для швидкого перемикання між ними без зміни оправки. Горизонтальне встановлення (позиція 0° за DIN 1809) забезпечує точне розміщення по осі шпинделя — ідеально для свердління, різьбонарізання та інших осьових процесів.
Модель обладнана двома ER20-патронами, що дозволяє працювати з інструментами Ø1–12 мм. Подача СОЖ — зовнішня, реалізована через стандартні штуцери. Завдяки посиленому корпусу 85×85 мм та довжині 198 мм по осі інструмента, ця оправка забезпечує оптимальне поєднання жорсткості, точності й універсальності.
🔍 Розшифровка маркування BMT55–0° ER20×2
| Позначення | Розшифровка |
|---|---|
| BMT55 | Тип кріплення — револьверна головка формату BMT55 |
| 0° | Горизонтальне встановлення згідно DIN 1809 (вихід паралельний до осі) |
| ER20 | Тип вихідного патрона — цанговий ER20 |
| ×2 | Подвійна конфігурація — два інструментальні канали |
| Аксіальна | Напрям виходу — вздовж осі обертання деталі |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (горизонтальна, 0°) |
| Стандарт кріплення | BMT55 |
| Тип виходу інструмента | ER20 ×2 |
| Діапазон затиску | Ø1–12 мм |
| Довжина (по осі інструмента) | 198 мм |
| Ширина корпусу | 85 × 85 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Встановлення за DIN 1809 (0°) — точна осьова обробка
✅ Подвійний інструментальний вихід — паралельна робота або швидка заміна
✅ Потужний корпус 85×85 мм — для стабільності на високих обертах
✅ Надійне затискання через ER20 до Ø12 мм
✅ ALTUS × — надійна основа для точного виробництва
🔧 Застосування
Для серійної токарної обробки з горизонтальною орієнтацією інструментального виходу. Підходить для свердління, зенкування, нарізання різьби та інших операцій, де важлива жорсткість, повторюваність і паралельна подача інструменту.
⚙️ Сумісність
Сумісна з усіма цангами ER20. Працює з інструментами з круглим хвостовиком Ø1–12 мм. Рекомендується для револьверних голівок BMT55 — як стандартного, так і посиленого виконання.
🎯 Призначення
Для високоточних завдань, де важливо забезпечити стійку та безпечну роботу з двома осьовими інструментами одночасно. Оптимальне рішення для складних технологічних схем, що вимагають гнучкості та ефективності.
