🛠️ Опис товару

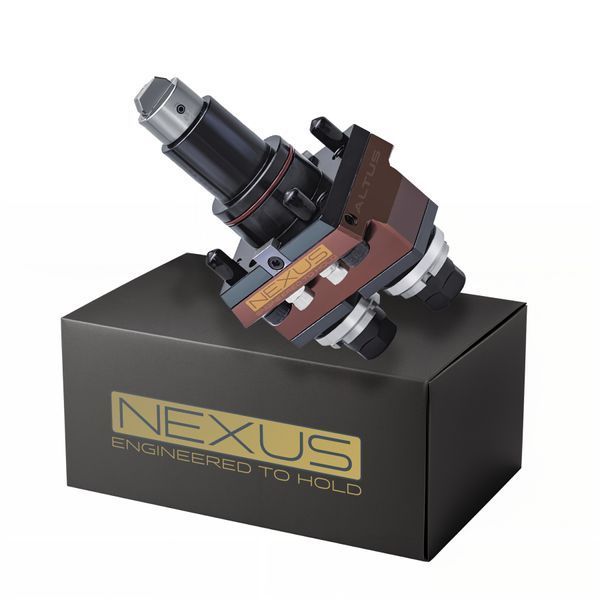

Оправка серії BMT55–ER20×2 — це ефективне рішення для точних осьових операцій у вертикальному розміщенні. Встановлення в револьверну головку BMT55 у положенні 90° згідно DIN 1809 забезпечує ідеальну орієнтацію інструментального виходу вздовж осі шпинделя при вертикальному компонуванні револьвера.
Модель має два незалежних виходи, що дозволяє виконувати паралельну обробку або швидке перемикання між інструментами без переналагодження. Обидва канали обладнані цанговими патронами ER20 з діапазоном Ø1–12 мм. Подача СОЖ — зовнішня, реалізована через стандартні штуцери.
Габарити корпусу — 85×85 мм, що гарантує стабільність і жорсткість навіть при високих навантаженнях. Довжина по осі інструмента — 198 мм.
🔍 Розшифровка маркування BMT55–90° ER20×2
| Позначення | Розшифровка |
|---|---|
| BMT55 | Формат револьверної головки (стандарт приводного інструменту) |
| 90° | Встановлення у вертикальній площині згідно DIN 1809 |
| ER20 | Тип вихідного патрона — цанговий ER20 |
| ×2 | Два інструментальні виходи |
| Аксіальна | Вісь інструмента паралельна до осі шпинделя |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (вертикальна, 90°) |
| Стандарт кріплення | BMT55 |
| Тип виходу інструмента | ER20 ×2 |
| Діапазон затиску | Ø1–12 мм |
| Довжина (по осі інструмента) | 198 мм |
| Ширина корпусу | 85 × 85 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Встановлення у вертикальній площині — позиція 90° (DIN 1809)
✅ Два інструментальних виходи — економія часу й підвищення гнучкості
✅ Посилений корпус 85×85 мм — стабільність на високих обертах
✅ Надійний цанговий затиск ER20 (Ø1–12 мм)
✅ ALTUS × — промислова точність у вертикальному форматі
🔧 Застосування
Оправка призначена для осьових токарних операцій у вертикальному положенні: свердління, зенкування, різьбонарізання, розгортка. Ефективна в умовах багатосерійного виробництва, коли критично важлива швидкість перемикання між інструментами.
⚙️ Сумісність
Сумісна з усіма цангами ER20. Працює з інструментами з круглим хвостовиком Ø1–12 мм. Встановлення у револьверну головку BMT55, вертикальне гніздо (DIN 1809 — 90°).
🎯 Призначення
Для стабільної осьової обробки в умовах вертикального компонування, коли потрібна подвійна функціональність у межах одного інструментального блоку. Підходить для жорстких технологічних циклів.
