Оправка BMT55-ER20 універсальна шарнірна (з регульованим кутом нахилу)

В наявності

9 999.00 ₴

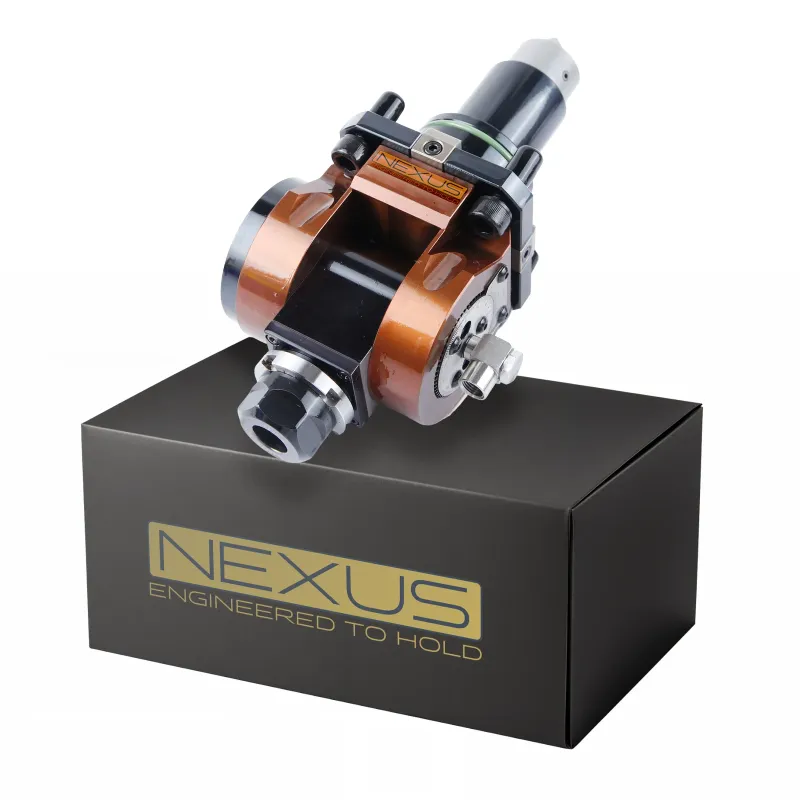

Оправка BMT55–ER20 універсальна шарнірна — приводна модель із регульованим кутом інструментального виходу. Оснащена цанговим патроном ER20 для хвостовиків Ø1–12 мм. Довжина по осі — 238 мм, компактний і одночасно міцний корпус шириною 85 × 85 мм. Монтується на револьверну головку BMT55. Забезпечує ручне виставлення кута обробки з фіксацією через зубчастий сектор.

Довжина по осі інструмента:238 мм

Конфігурація:Привідний блок BMT - Універсальна шарнірна оправка

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Тип виходу:ER20

Оправка BMT55-ER20 універсальна шарнірна (з регульованим кутом нахилу)

9 999.00 ₴

Опис

🛠️ Опис товару
Ця шарнірна оправка розроблена для гнучкої роботи в умовах, де необхідно обробляти під змінними кутами — без переналагодження оснастки або використання спеціального інструменту. Поворотна головка дозволяє виставити інструмент під необхідним кутом, а механічна фіксація гарантує стабільність навіть під навантаженням.

Стандартний інструментальний вихід — ER20. Завдяки універсальності цангового затиску, оправка підходить для широкого спектра інструментів із круглим хвостовиком. Призначена для встановлення в револьвер BMT55 відповідно до DIN 1809.

🔍 Розшифровка маркування BMT55–ER20 (шарнірна)

Позначення	Розшифровка
BMT55	Тип револьверної головки для приводних оправок
ER20	Тип інструментального виходу — цанговий патрон Ø1–12 мм
Шарнірна	Ручне регулювання кута інструмента через поворотну головку

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Універсальна, шарнірна
Стандарт кріплення	BMT55
Тип виходу інструмента	ER20
Діапазон затиску	Ø1–12 мм
Довжина (по осі інструмента)	238 мм
Ширина корпусу	85 × 85 мм
Механізм регулювання	Зубчастий сектор (ручне)
Подача СОЖ	Зовнішня
Передача обертів	1 : 1

✨ Переваги
✅ Шарнірна конструкція — один інструмент для кількох напрямків
✅ Точне ручне регулювання кута з надійною фіксацією
✅ Потужний корпус для високих навантажень
✅ Стандарт ER20 — широке охоплення інструментів
✅ ALTUS × — мобільна точність у приводному форматі

🔧 Застосування
Багатокутна обробка, свердління, розгортання, зенкерування та інші задачі, де потрібна зміна кута інструмента. Ефективна при відсутності осі Y або необхідності виконання складних профілів.

⚙️ Сумісність
Працює з усіма цангами ER20. Призначена для встановлення у револьверні головки BMT55 згідно з DIN 1809. Повністю сумісна з інструментами з круглим хвостовиком.

🎯 Призначення
Для професійної токарної обробки під нестандартними кутами — без переналаштування верстата. Ідеальне рішення для інструментальників, які працюють з деталями складної геометрії.

🏭 ALTUS — свобода кута, жорсткість фіксації
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Довжина по осі інструмента

238 мм

Конфігурація

Привідний блок BMT - Універсальна шарнірна оправка

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER20

Тип посадки

BMT55

Ширина корпусу

85 × 85 мм
