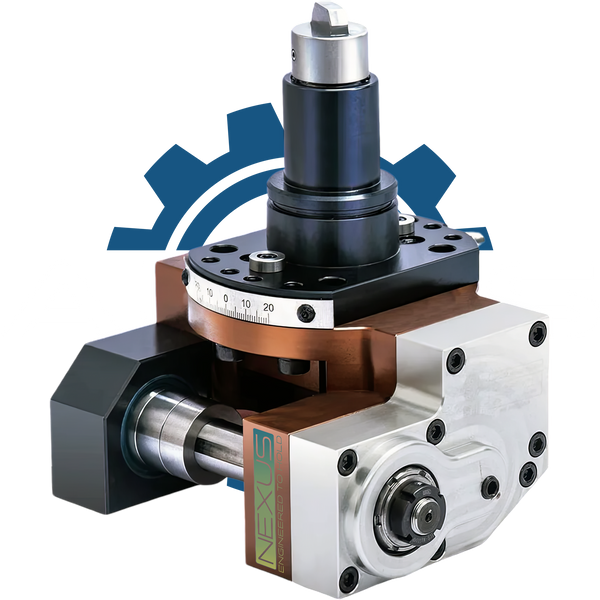

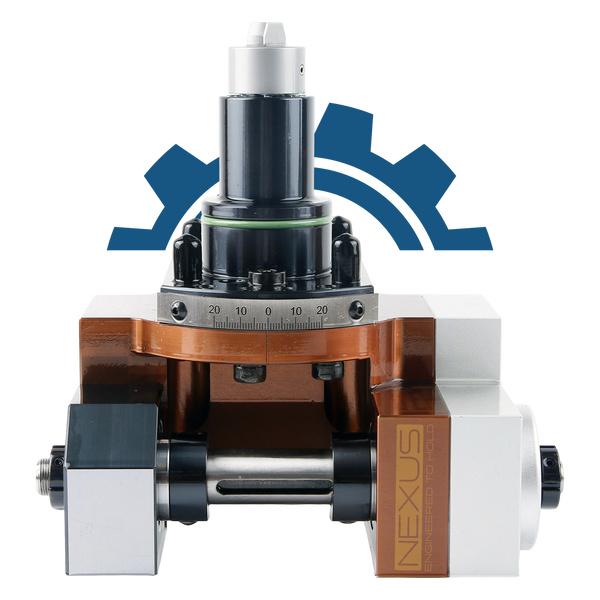

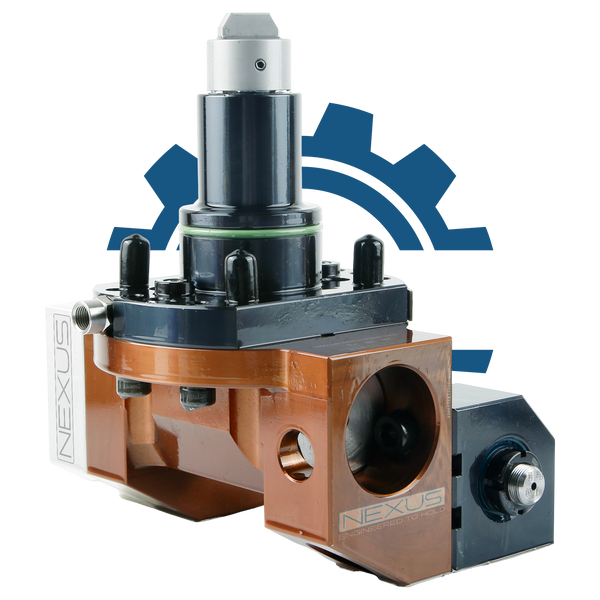

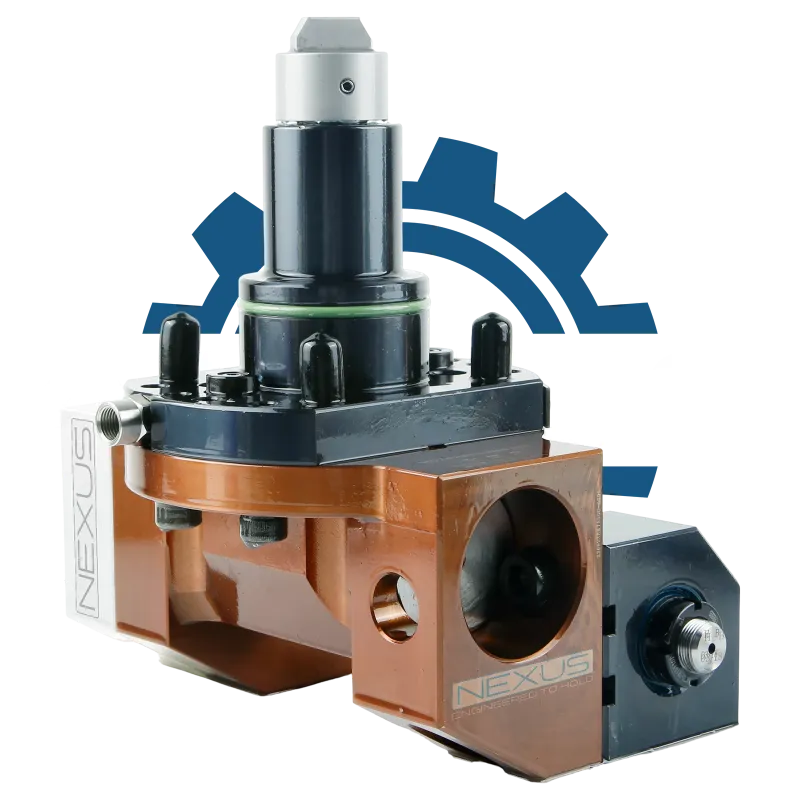

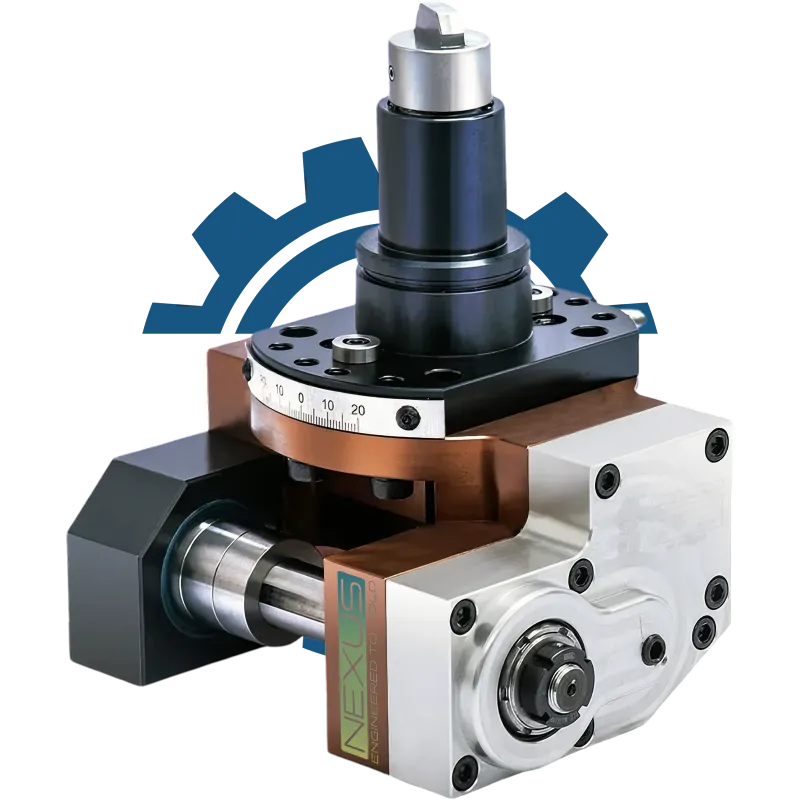

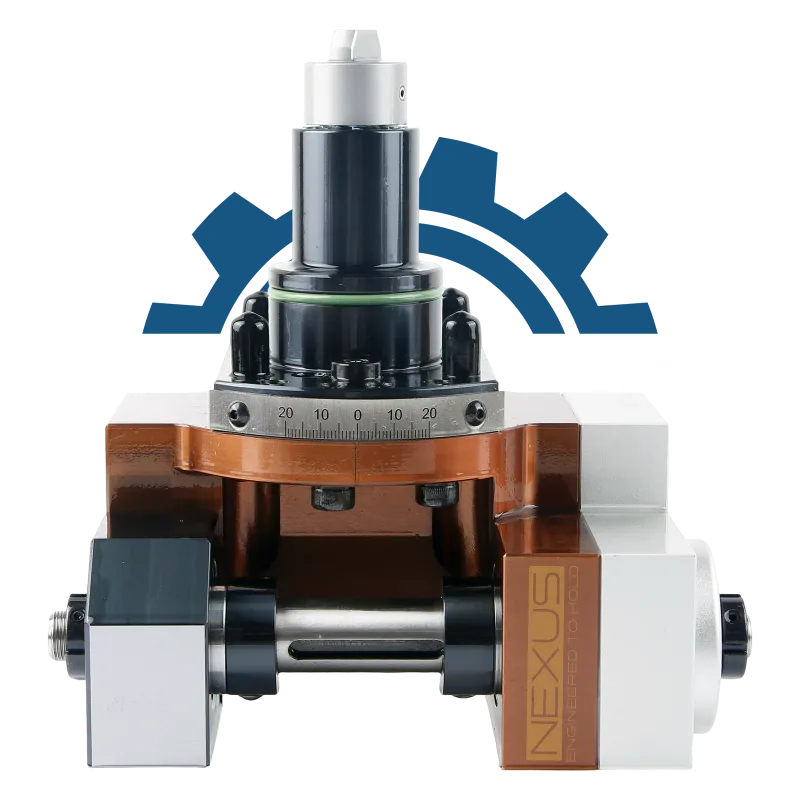

Оправка BMT55 (під черв'ячну фрезу)

Name: Оправка BMT55 (під черв'ячну фрезу)
Brand: NEXUS
SKU: ALT-BMT-HOB-03
Price: 9999.00 UAH
Availability: InStock

Бренд: NEXUS Код товару: ALT-BMT-HOB-03

Все про товар

Опис

Характеристики

Питання0

Умови замовлення та гарантія

В наявності

9 999.00 ₴

Приводна оправка BMT55 — професійне рішення для точного нарізання зубців черв’ячними фрезами Ø22×45 мм. Підвищене передавальне число 2:1 і кут нахилу шпинделя ±25° забезпечують чисту та ефективну обробку шестерень на верстатах із револьверною головкою BMT55.

Висота або довжина:224 мм

Подача МОР (СОЖ):Зовнішня (через штуцер)

Тип виходу:Під черв’ячну фрезу (hob-type)

Тип посадки:BMT55

Ширина корпусу:179 мм

Оправка BMT55 (під черв'ячну фрезу)

9 999.00 ₴

Опис

Оправка BMT55 призначена для приводного встановлення hob-фрез із посадкою Ø22 мм і глибиною 45 мм. Завдяки внутрішній передачі 2:1 шпиндель обертається вдвічі швидше, що дозволяє досягати високої точності при формуванні зубців, канавок і шліців. Регульований нахил шпинделя в діапазоні ±25° забезпечує ідеальне позиціонування інструмента для обробки з необхідною геометрією.

Ця модель встановлюється в револьверну головку BMT55 згідно DIN 1809. Посадка інструмента — з фіксацією у вихідному отворі Ø22 мм на глибину 45 мм; максимально допустимий зовнішній діаметр фрези — до Ø55 мм. Монтажна висота становить 224 мм, ширина корпусу — 179 мм. Подача СОЖ — зовнішня. Рекомендовано для застосування на верстатах DOOSAN, Mazak, SMTCL, HWACHON у зубонарізному або комбінованому виробництві.

🔍 Характеристики та розміри

Параметр	Значення
Тип	Приводна оправка для зубофрези
Модель	NEXUS BMT55 (Gear Hobbing)
Стандарт кріплення	BMT55 (DIN 1809)
Тип виходу	Під черв’ячну фрезу (hob-type)
Посадковий діаметр	Ø22 мм
Глибина посадки	45 мм
Макс. зовнішній діаметр фрези	< Ø55 мм
Регулювання кута нахилу шпинделя	±25°
Передатне число	2:1
Подача СОЖ	Зовнішня
Висота оправки (монтажна)	224 мм
Ширина корпусу	179 мм
Бренд	NEXUS / ALTUS

✨ Переваги

✅ Приводна обробка з високою швидкістю завдяки передавальному числу 2:1
✅ Точне регулювання кута нахилу — ±25°
✅ Посадка Ø22×45 мм — для стандартних hob-фрез
✅ Корпус підвищеної жорсткості — висота 224 мм
✅ Стандарт DIN 1809 — сумісність із BMT55
✅ ALTUS × — професійна зубонарізна ефективність

Характеристики

Верстатне оснащення

Висота або довжина

224 мм

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Тип виходу

Під черв’ячну фрезу (hob-type)

Тип посадки

BMT55

Ширина корпусу

179 мм
