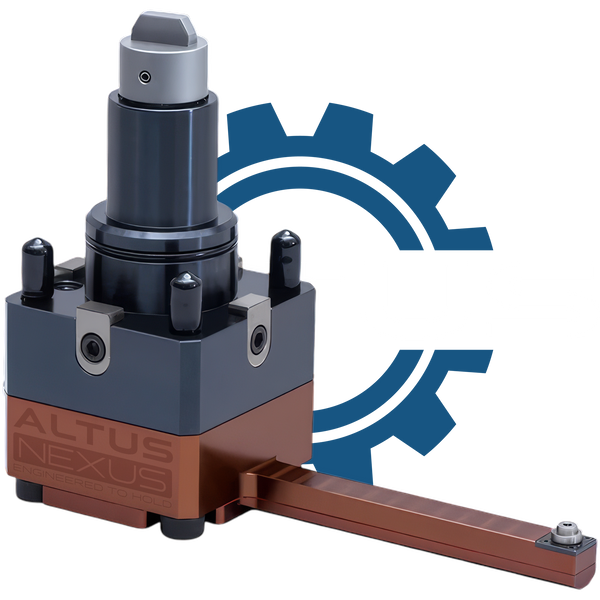

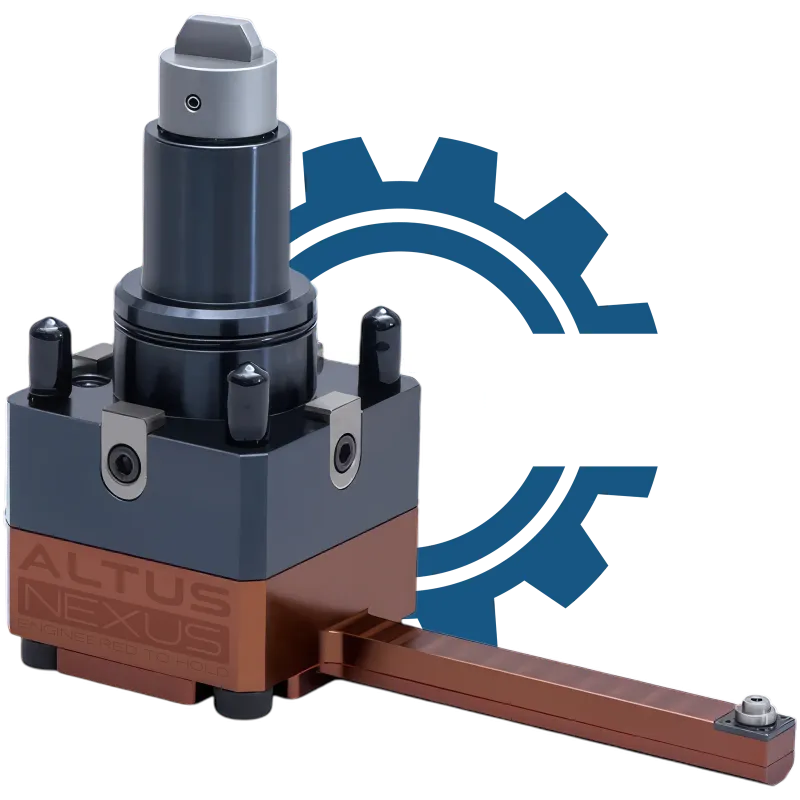

Модель NEXUS BMT65-90-3-D25 — це професійна приводна оправка для внутрішньої обробки канавок, пазів і посадкових елементів у вузьких або складнодоступних отворах. Шпиндель розташований під 90° до осі оправки, забезпечуючи обробку в осьовому напрямку у зворотній геометрії — коли інструмент рухається "всередину" з боку револьверної головки.
Ця модель призначена для інструментів із діаметром посадки від Ø25 мм, із точним центруванням через внутрішній отвір Ø3 мм. Передатне число 1:3 дозволяє шпинделю обертатися втричі швидше за привід верстата, що відкриває широкі можливості для обробки з малими інструментами на високих обертах.
Мастильна система побудована на консистентному (жировому) змащенні, що забезпечує стабільну роботу та просте обслуговування. Оправка сумісна з усіма револьверними головками стандарту BMT65 (DIN 1809), включно з HAAS та іншими токарно-фрезерними центрами.
📐 Характеристики
| Параметр | Значення |
|---|---|
| Модель | NEXUS BMT65-90-3-D25 |
| Тип | Приводна оправка (внутрішня обробка) |
| Стандарт кріплення | BMT65 (DIN 1809) |
| Орієнтація шпинделя | 90° (радіальний вихід) |
| Тип виходу | Циліндричний Ø25 мм |
| Спосіб фіксації | Боковий затиск |
| Внутрішній отвір (центрування) | Ø3 мм |
| Мін. діаметр обробки | ≥ Ø25 мм |
| Передатне число | 1:3 |
| Макс. швидкість обертання | 5000 об/хв |
| Тип змащення | Мастило (жирове) |

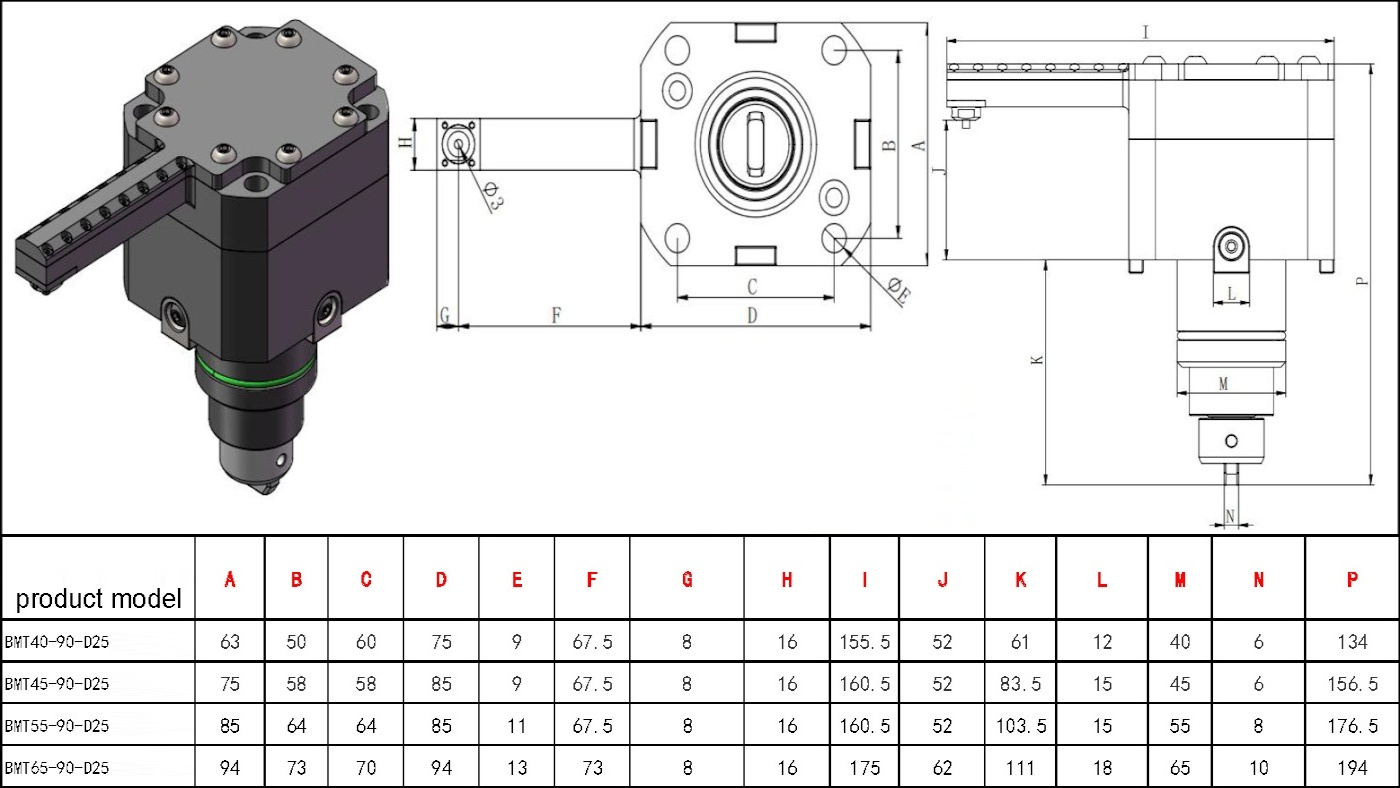

| Висота (монтажна) | 194 мм |
| Довжина оправки | 175 мм |
| Ширина корпусу | 94 мм |
| Бренд | NEXUS |
✨ Переваги
✅ Прецизійна внутрішня обробка в осьовому напрямку
✅ Радіальний вихід під 90° — для обробки з боку револьверної головки
✅ Надійне фіксування інструменту боковим затиском
✅ Підвищена частота обертання завдяки передачі 1:3
✅ Мінімальний посадковий отвір Ø3 мм — для ювелірно точних інструментів
✅ Конструктивна жорсткість при компактних габаритах
✅ ALTUS × — інструмент для майстрів точності
🏭 ALTUS
Прецизійні оправки серії BMTxx-90-3-D25 — це найменші за висотою моделі серед усіх приводних головок групи BMT. Ідеально підходять для делікатної обробки шпонкових і посадкових канавок, вузьких отворів та інших тонких елементів. Максимальна точність, повторюваність і стабільність — навіть на високих обертах.
