Оправка BMT65-ER16 потрійна радіальна (кутова)

Name: Оправка BMT65-ER16 потрійна радіальна (кутова)
Brand: NEXUS
SKU: ALT-BMT-3-08
Price: 43999.00 UAH
Availability: InStock

Бренд: NEXUS Код товару: ALT-BMT-3-08

Все про товар

Опис

Характеристики

Питання0

Умови замовлення та гарантія

Оправка BMT65-ER16 потрійна радіальна (кутова)

В наявності

43 999.00 ₴

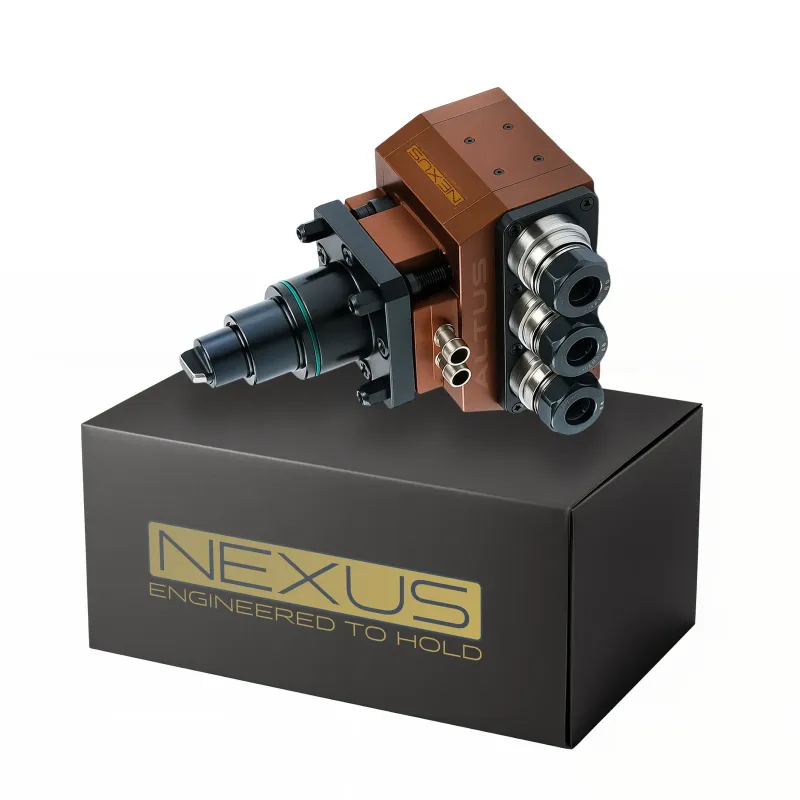

Оправка BMT65–ER16 потрійна радіальна (кутова) — приводна модель із трьома шпинделями, орієнтованими під кутом 90° до осі обертання деталі. Центральний шпиндель обертається у зворотному напрямку до бокових. Монтаж у револьверну головку BMT65. Висота — 221 мм, довжина по осі — 140 мм, корпус шириною 125 мм. Затиск через патрони ER16 (Ø1–12 мм), зовнішня подача СОЖ.

Висота або довжина:221 мм

Довжина по осі інструмента:140 мм

Конфігурація:Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Оправка BMT65-ER16 потрійна радіальна (кутова)

43 999.00 ₴

Опис

🛠️ Опис товару
Оправка BMT65–ER16×3 — це промислове рішення для важкої поперечної обробки, де потрібна максимальна функціональність і високий запас жорсткості. Конструкція передбачає три незалежні шпинделі з можливістю роботи одночасно або почергово. Центральний шпиндель має реверсний напрямок обертання, що дозволяє використовувати інструменти з правим і лівим різом у межах одного корпусу.

Оправка монтується на револьверну головку BMT65. Усі три виходи — з ER16, сумісні з інструментами Ø1–12 мм. Корпус шириною 125 мм витримує інтенсивні навантаження при великій монтажній висоті 221 мм. Подача СОЖ — зовнішня, через штуцери.

🔍 Розшифровка маркування BMT65–ER16×3 Radial

Позначення	Розшифровка
BMT65	Формат револьверної головки
ER16	Тип вихідного патрона — цанговий
×3	Три інструментальні шпинделі
Радіальна	Напрям шпинделів — перпендикулярно до осі обертання
Реверс	Центральний шпиндель обертається у протилежному напрямку

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Радіальна (кутова, 90°)
Стандарт кріплення	BMT65
Тип виходу інструмента	ER16 ×3
Діапазон затиску	Ø1–12 мм
Висота (монтажна)	221 мм
Довжина (по осі інструмента)	140 мм
Ширина корпусу	125 мм
Подача СОЖ	Зовнішня
Особливість	Центральний шпиндель — реверс
Передача обертів	1 : 1

✨ Переваги
✅ Одночасна робота з трьома інструментами — без переналадки
✅ Реверсний центральний шпиндель — робота з правими й лівими інструментами
✅ Посилена конструкція для BMT65 — висота 221 мм, корпус 125 мм
✅ Цанги ER16 — точний і надійний затиск Ø1–12 мм
✅ ALTUS × — потужність у трикратному виконанні

🔧 Застосування
Обробка торців, уступів, канавок, поперечне свердління, різьбонарізання — з можливістю перемикання напрямку обертання. Раціональне рішення для серійної продукції або автоматизованих станків, де потрібна універсальність без втрати точності.

⚙️ Сумісність
Сумісна з усіма стандартними цангами ER16. Працює з інструментами Ø1–12 мм. Встановлюється у револьверні головки BMT65, відповідно до DIN 1809 (радіальна площина).

🎯 Призначення
Для високопродуктивного точіння з поперечною геометрією, коли необхідно поєднати різноспрямовану обробку, жорсткість і економію часу на зміну інструмента.

🏭 ALTUS — точність, помножена на три шпинделі
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

221 мм

Довжина по осі інструмента

140 мм

Конфігурація

Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER16

Тип посадки

BMT65

Ширина корпусу

125 мм
