🛠️ Опис товару

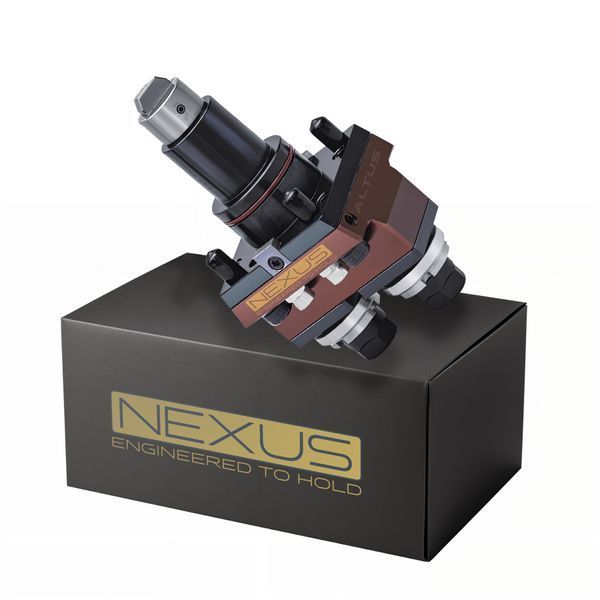

Подвійна аксіальна оправка BMT65–ER20×2 у вертикальному виконанні (DIN 1809 — 90°) створена для стабільної й продуктивної токарної обробки з осьовим інструментом. Встановлюється у вертикальне гніздо револьверної головки BMT65. Два незалежні інструментальні виходи дозволяють працювати паралельно або перемикатися між операціями без демонтажу оправки.
Обидва виходи оснащені цанговими патронами ER20, що підтримують інструменти з круглим хвостовиком Ø1–12 мм. Зовнішня подача СОЖ забезпечує охолодження ріжучої зони. Посилений корпус 94×94 мм гарантує надійність при високих навантаженнях. Довжина по осі інструмента — 205 мм.
🔍 Розшифровка маркування BMT65–90° ER20×2
| Позначення | Розшифровка |
|---|---|
| BMT65 | Формат револьверної головки (для приводного інструменту) |
| 90° | Вертикальне встановлення згідно DIN 1809 |
| ER20 | Тип цангового патрона на виході |
| ×2 | Подвійний інструментальний вихід |
| Аксіальна | Вихід інструмента паралельний до осі шпинделя |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (вертикальна, 90°) |
| Стандарт кріплення | BMT65 |
| Тип виходу інструмента | ER20 ×2 |
| Діапазон затиску | Ø1–12 мм |
| Довжина (по осі інструмента) | 205 мм |
| Ширина корпусу | 94 × 94 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Встановлення у вертикальній площині (DIN 1809, 90°)
✅ Подвійний інструментальний вихід — підвищена ефективність
✅ Посилений корпус 94×94 мм — стабільність на великих навантаженнях
✅ Цанги ER20 — швидкий та точний затиск інструментів Ø1–12 мм
✅ ALTUS × — інструмент, на який можна покластись
🔧 Застосування
Вертикальні осьові операції: свердління, зенкування, нарізання різьби, розгортка. Оптимальна для револьверних систем із великим крутним моментом і потребою в багатоінструментній продуктивності.
⚙️ Сумісність
Працює з усіма цангами ER20. Сумісна з інструментами Ø1–12 мм. Встановлення у револьверні головки BMT65 (вертикальна позиція, DIN 1809 — 90°).
🎯 Призначення
Для складних токарних процесів, де важлива жорсткість, довговічність і гнучкість у вертикальному компонуванні. Ідеальна для серійного виробництва та глибоких технологічних циклів.
