Оправка BMT65-ER20 універсальна шарнірна (з регульованим кутом нахилу)

В наявності

43 999.00 ₴

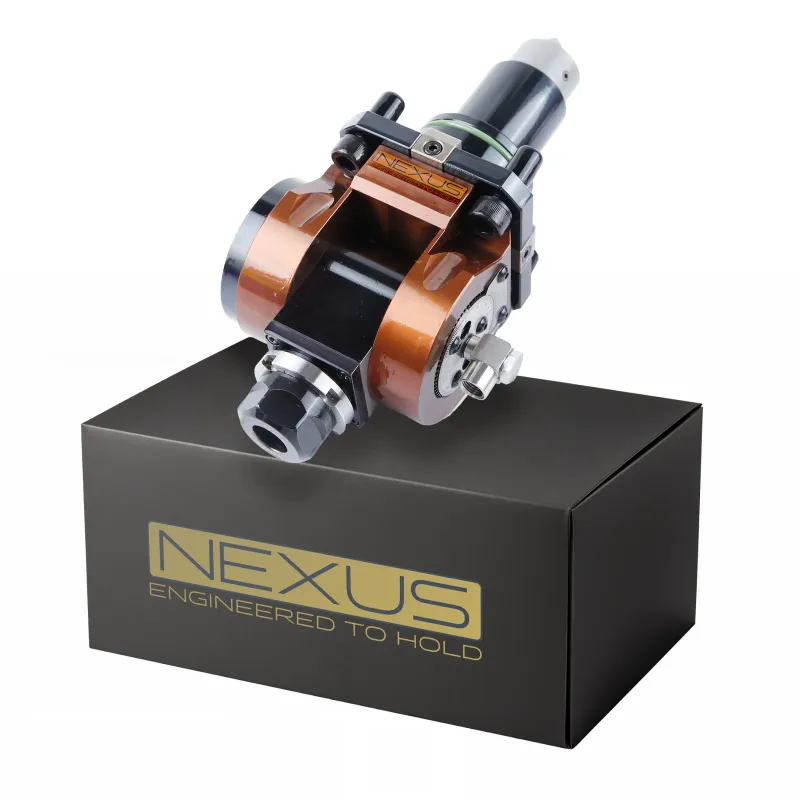

Оправка BMT65–ER20 універсальна шарнірна — приводна модель для револьверних головок BMT65 із можливістю регулювання кута виходу інструмента. Конструкція оснащена механізмом повороту на зубчастому секторі з ручною фіксацією. Патрон ER20 дозволяє затискати інструменти Ø1–12 мм. Посилений корпус 94 × 94 мм, довжина по осі — 260,5 мм.

Довжина по осі інструмента:260,5 мм

Конфігурація:Привідний блок BMT - Універсальна шарнірна оправка

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Тип виходу:ER20

Оправка BMT65-ER20 універсальна шарнірна (з регульованим кутом нахилу)

43 999.00 ₴

Опис

🛠️ Опис товару
Шарнірна оправка на платформі BMT65 — це максимальна жорсткість у поєднанні з повною гнучкістю позиціювання інструмента. Завдяки поворотному механізму з фіксацією оператор має змогу встановити необхідний кут нахилу для точного свердління або обробки під кутом. Це рішення значно економить час, оскільки не потребує переналаштування станка або заміни оснастки.

Патрон ER20 забезпечує надійне кріплення інструментів у діапазоні Ø1–12 мм. Оправка сумісна з револьверними головками BMT65 відповідно до стандарту DIN 1809.

🔍 Розшифровка маркування BMT65–ER20 (шарнірна)

Позначення	Розшифровка
BMT65	Стандарт револьверної головки для приводних інструментів
ER20	Тип інструментального виходу — цанговий Ø1–12 мм
Шарнірна	Регулювання кута виходу інструмента з фіксацією

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Універсальна, шарнірна
Стандарт кріплення	BMT65
Тип виходу інструмента	ER20
Діапазон затиску	Ø1–12 мм
Довжина (по осі інструмента)	260,5 мм
Ширина корпусу	94 × 94 мм
Механізм регулювання	Зубчастий сектор (ручне)
Подача СОЖ	Зовнішня
Передача обертів	1 : 1

✨ Переваги
✅ Регульований кут обробки без демонтажу оправки
✅ Висока жорсткість завдяки масивному корпусу 94 × 94 мм
✅ Надійне ручне фіксування положення
✅ Стандарт ER20 — для широкого спектра інструментів
✅ ALTUS × — інструмент для точного кута в будь-яких умовах

🔧 Застосування
Обробка під кутом, свердління на похилих площинах, багатокутна обробка, складні торці, фаски та розгортання. Ідеальне рішення для нестандартних задач без залучення осі Y.

⚙️ Сумісність
Підходить для станків із револьверною головкою BMT65 (DIN 1809). Сумісна з усіма стандартними ER20-цангами та інструментами з хвостовиком Ø1–12 мм.

🎯 Призначення
Для обробки з високими вимогами до кута нахилу інструмента. Забезпечує точність, надійність і універсальність у складних токарних процесах.

🏭 ALTUS — тримай кут під контролем
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Довжина по осі інструмента

260,5 мм

Конфігурація

Привідний блок BMT - Універсальна шарнірна оправка

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER20

Тип посадки

BMT65

Ширина корпусу

94 × 94 мм
