🛠️ Опис товару

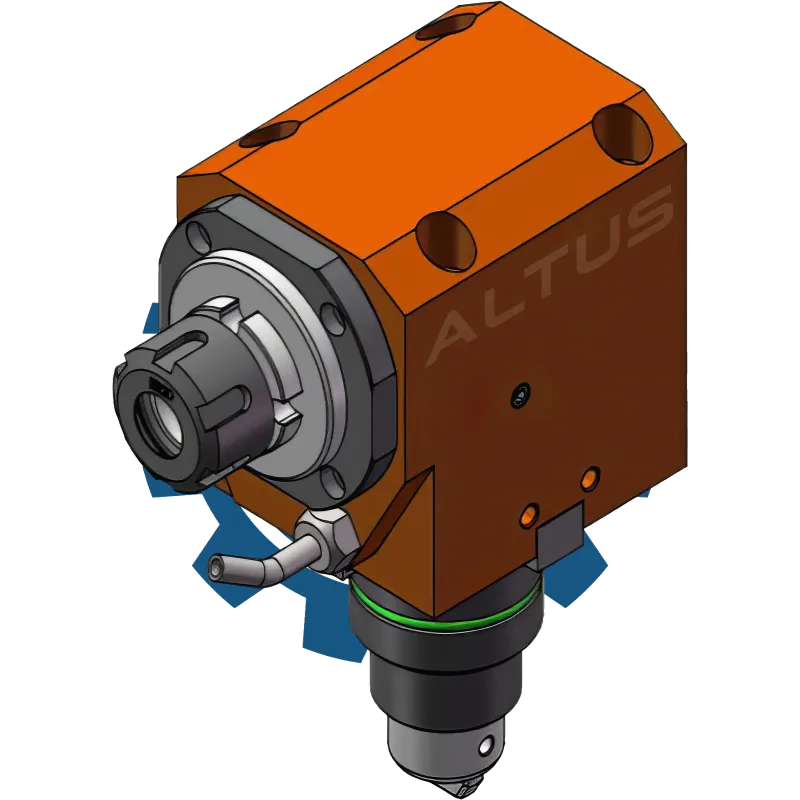

Ця модель оправки призначена для установки інструменту під 90° до осі деталі на токарних ЧПУ-станках з револьверною головкою BMT65. Завдяки патрону типу ER40 вона підтримує інструменти великого діаметра — від Ø3 до 26 мм. Це дозволяє ефективно працювати із складними або потужними операціями обробки: свердлінням, зенкеруванням, фрезеруванням.
Посилений корпус (ширина 94 мм, довжина 168,5 мм) розрахований на значні навантаження. Висота — 225 / 250 / 275 мм — адаптована до різних конфігурацій револьверних головок.
🔍 Розшифровка маркування BMT65-ER40
| Позначення | Розшифровка |
|---|---|
| BMT65 | Стандарт кріплення до револьверної головки ЧПУ (тип BMT65) |
| ER40 | Тип виходу — цанговий патрон ER40 |
| Радіальна | Кутове (90°) розміщення інструмента |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Радіальна (кутова, 90°) |
| Стандарт кріплення | BMT65 |
| Тип виходу інструмента | ER40 |
| Діапазон затиску | 3–26 мм |
| Висота (монтажна) | 225 / 250 / 275 мм |
| Довжина (по осі інструмента) | 168,5 мм |
| Ширина корпусу | 94 мм |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Максимальний діапазон затиску інструментів (до Ø26 мм)
✅ Варіативна монтажна висота — підходить для різних револьверів
✅ Посилений корпус для стабільної обробки у важких умовах
✅ ALTUS × — промисловий стандарт точності
🔧 Застосування
Свердління, торцювання, зенкерування, фрезерування в поперечному напрямку. Для станків з револьверною головкою BMT65. Ідеальна для потужного інструменту.
⚙️ Сумісність
Працює з усіма цангами типу ER40. Сумісна з інструментами з круглим хвостовиком Ø3–26 мм.
🎯 Призначення
Для важкої токарної обробки, коли потрібні великий діаметр інструменту, надійність і потужність. Використовується на професійних ЧПУ-вузлах з револьверними револьверами BMT65.
