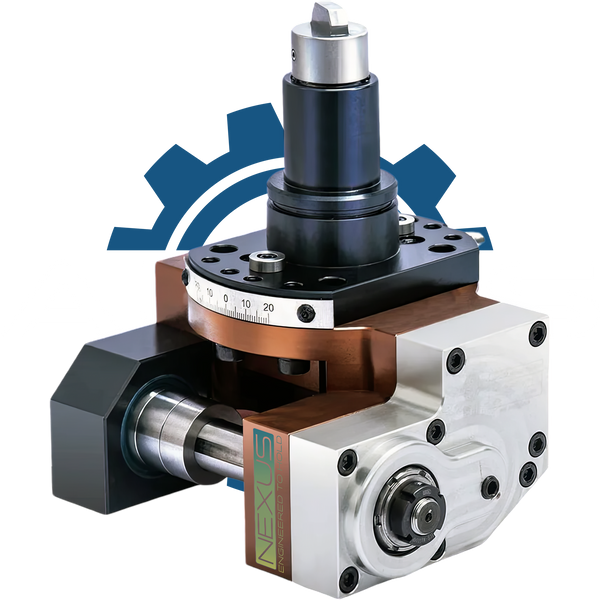

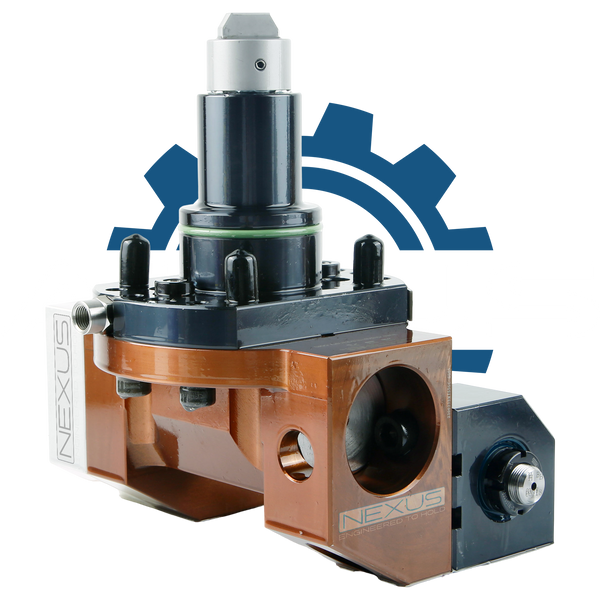

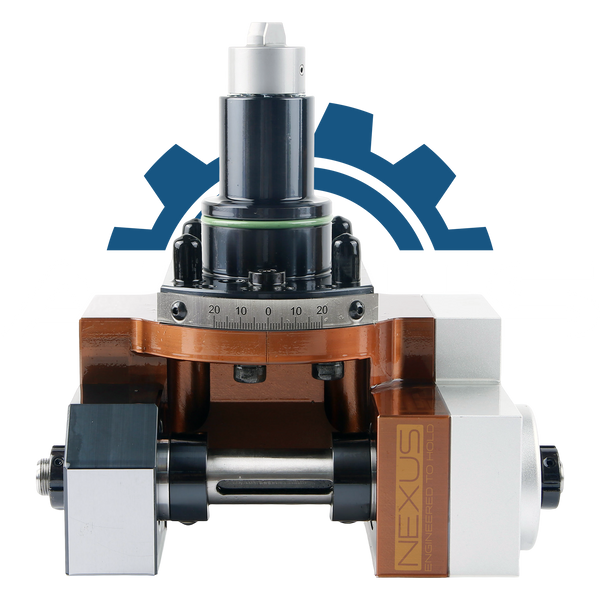

Оправка BMT65 призначена для встановлення черв’ячних фрез із циліндричним хвостовиком Ø22 мм та глибиною посадки 45 мм. Це приводна головка з передачею 2:1, що дозволяє шпинделю обертатися з подвоєною швидкістю порівняно з приводом. Така конструкція забезпечує високу продуктивність і чистоту обробки при формуванні зубців, шестерень і шліців.
Регульований нахил шпинделя в межах ±25° дозволяє точно адаптувати положення інструмента для різних типів зубчатих елементів. Оправка сумісна з револьверними головками стандарту BMT65 (DIN 1809) і рекомендована для токарно-фрезерних центрів DOOSAN, Mazak, Hwacheon та інших. Зовнішня подача СОЖ оптимізує охолодження та видалення стружки. Висота корпусу — 231,5 мм, ширина — 185 мм.
🔍 Характеристики та розміри
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка для зубофрези |
| Модель | NEXUS BMT65 (Gear Hobbing) |
| Стандарт кріплення | BMT65 (DIN 1809) |
| Тип виходу | Під черв’ячну фрезу (hob-type) |
| Посадковий діаметр | Ø22 мм |
| Глибина посадки | 45 мм |
| Макс. зовнішній діаметр фрези | < Ø55 мм |
| Регулювання кута нахилу шпинделя | ±25° |
| Передатне число | 2:1 |
| Подача СОЖ | Зовнішня |
| Висота оправки (монтажна) | 231,5 мм |
| Ширина корпусу | 185 мм |
| Бренд | NEXUS / ALTUS |
✨ Переваги
✅ Надійна зубонарізна обробка на потужних токарно-фрезерних центрах
✅ Високоточна передача 2:1 — для прискореної обробки
✅ Нахил шпинделя ±25° — для гнучкої геометрії зубців
✅ Стандартна посадка Ø22×45 мм — для hob-фрез
✅ Монтаж у револьверні головки BMT65 без адаптерів
✅ ALTUS × — потужність, точність, надійність
