Оправка BMT65–ER32 радіальна Т-подібна (екcцентрична)

Name: Оправка BMT65–ER32 радіальна Т-подібна (екcцентрична)
Brand: NEXUS
SKU: ALT-BMT-T-07
Price: 43999.00 UAH
Availability: InStock

Бренд: NEXUS Код товару: ALT-BMT-T-07

Все про товар

Опис

Характеристики

Питання0

Умови замовлення та гарантія

Оправка BMT65–ER32 радіальна Т-подібна (екcцентрична)

В наявності

43 999.00 ₴

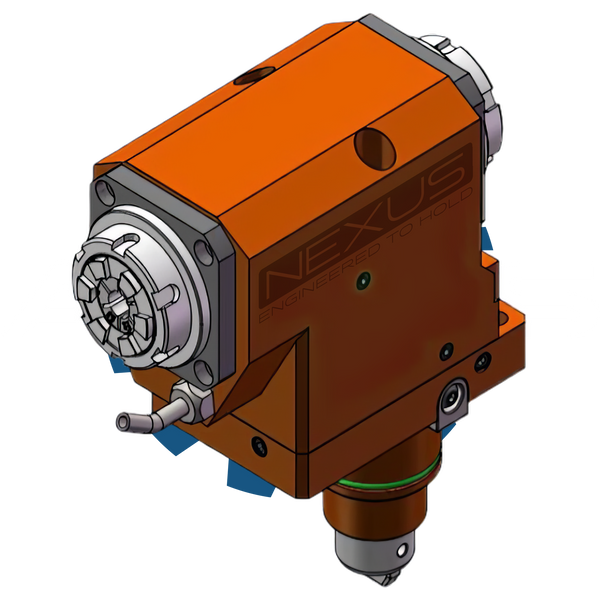

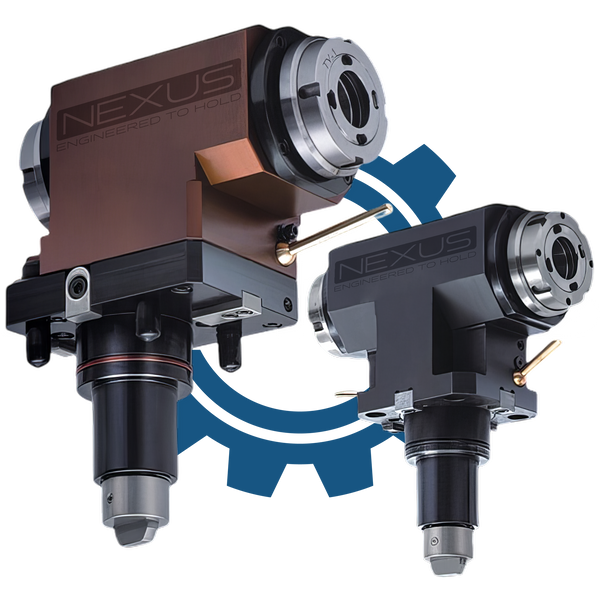

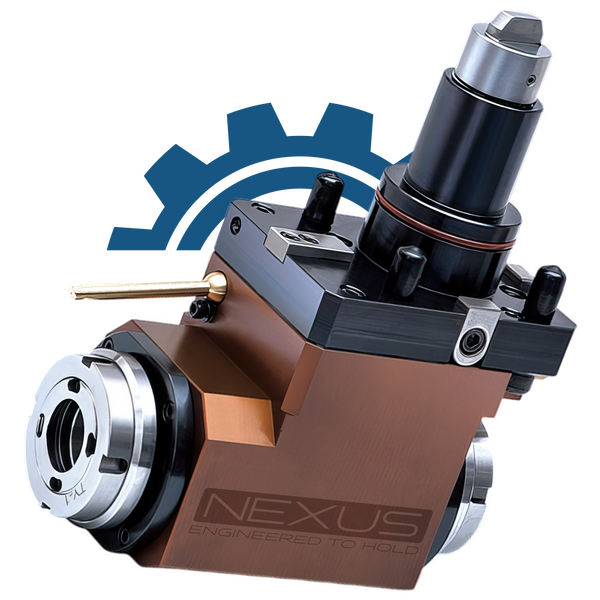

Оправка BMT65–ER32 — ексцентрична Т-подібна приводна модель з двома виходами ER32, зміщеними назад. Призначена для обробки важкодоступних зон і симетричного кріплення інструментів. Пряма передача 1:1.

Висота або довжина:229 мм

Довжина по осі інструмента:168,5 мм

Конфігурація:Привідний блок BMT - Радіальна оправка (Т-подібна, 90°, екcцентрична)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–16 мм

Оправка BMT65–ER32 радіальна Т-подібна (екcцентрична)

43 999.00 ₴

Опис

Модель BMT65–ER32 — це ексцентрична радіальна Т-подібна приводна оправка з двома шпинделями, розташованими під кутом 90° до осі кріплення. Обидва інструментальні виходи зміщені назад відносно центра монтажу, що дозволяє ефективно обробляти торці та бічні площини деталей у місцях із обмеженим доступом або перешкодами в зоні обробки.

Оправка обладнана двома патронами ER32, що забезпечують надійне кріплення інструменту з діаметром хвостовика 1–16 мм. Загальна довжина по осі обробки — 168,5 мм, із яких 126,5 мм припадає на задню частину від центра, і 42 мм — на передню. Висота — 229 мм, ширина корпусу — 94 мм. Передача — 1:1, без редуктора, що забезпечує синхронну швидкість обертання обох шпинделів.

🔍 Розшифровка маркування BMT65–ER32 (T-type Rear Offset)

Позначення	Розшифровка
BMT65	Стандарт кріплення до револьверної головки
ER32	Тип цангового патрона (дві позиції)
Радіальна	Інструментальні осі перпендикулярні до оправки
Т-подібна	Геометрія корпусу у формі T
Ексцентрична	Виходи зміщені назад від центра монтажу

📐 Характеристики

Параметр	Значення
Тип	Приводна інструментальна оправка
Конфігурація	Радіальна Т-подібна
Стандарт кріплення	BMT65
Тип інструментального виходу	ER32 ×2
Діапазон затиску	1–16 мм
Висота (монтажна)	229 мм
Довжина по осі інструмента	168,5 мм (126,5 + 42)
Ширина корпусу	94 мм
Передача	1:1 (пряма)

✨ Переваги

✅ Зміщення шпинделів для роботи в зоні з обмеженим простором
✅ Повноцінна обробка з двох боків одночасно
✅ Підвищена жорсткість та точність завдяки посиленому корпусу
✅ Стандартизовані виходи ER32 — максимальна сумісність
✅ Пряма передача без втрат обертального моменту

🔧 Застосування

Застосовується для дзеркальної або паралельної обробки торців та бічних поверхонь. Ідеально підходить для верстатів із револьверними головками, де необхідно уникнути зіткнення інструментів або обійти геометричні обмеження заготовки.

⚙️ Сумісність

Підходить для револьверних головок типу BMT65. Сумісна з усіма стандартними цангами ER32 (включно з ALTUS HA, PG, UltraPrecision).

🎯 Призначення

Надійне рішення для обробки важкодоступних ділянок із двох боків одночасно, коли потрібна зміщена точка виходу інструмента. Рекомендована для фрезерування, свердління, зенкерування, фасок та складних площин.

🏭 ALTUS — точність у кожному мікроні

📥 Більше на altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

229 мм

Довжина по осі інструмента

168,5 мм

Конфігурація

Привідний блок BMT - Радіальна оправка (Т-подібна, 90°, екcцентрична)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–16 мм

Тип виходу

ER32

Тип посадки

BMT65

Ширина корпусу

94 мм
