Оправка NEXUS BMT55–ER20 аксіальна зміщена (екcцентрична) з передачею 1:2

В наявності

9 999.00 ₴

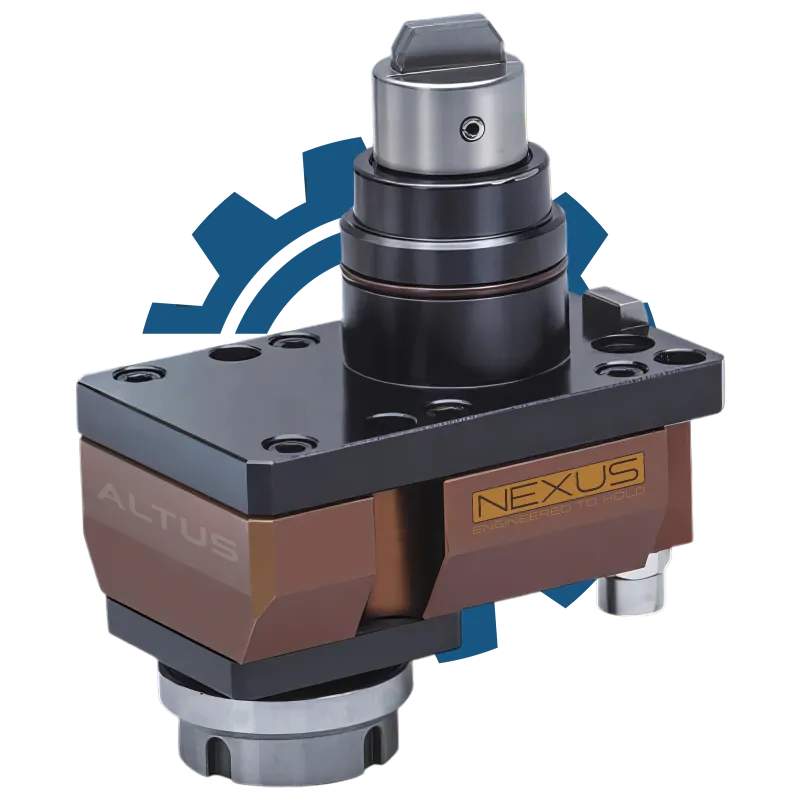

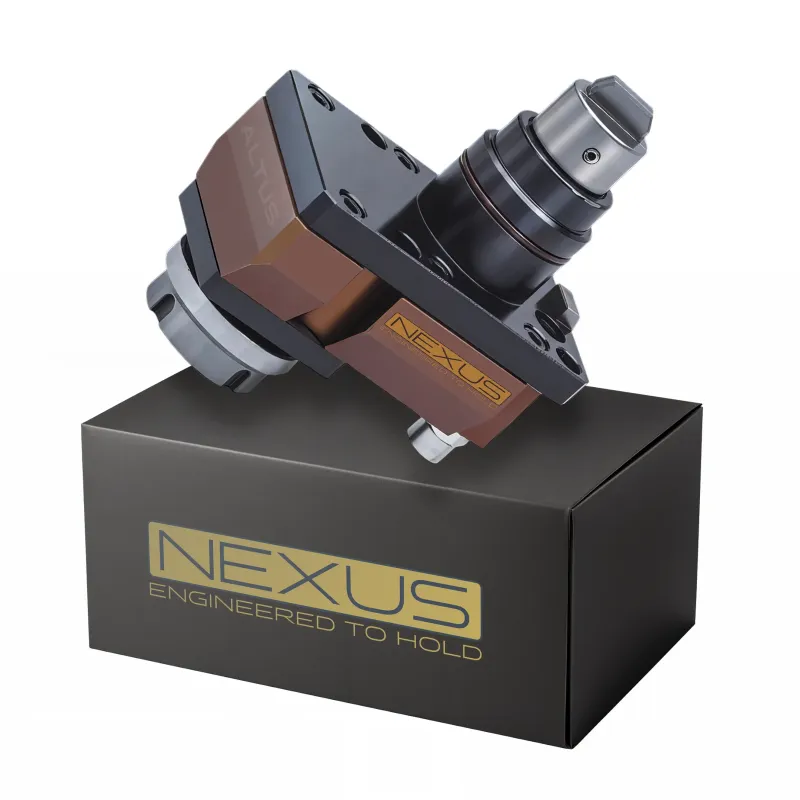

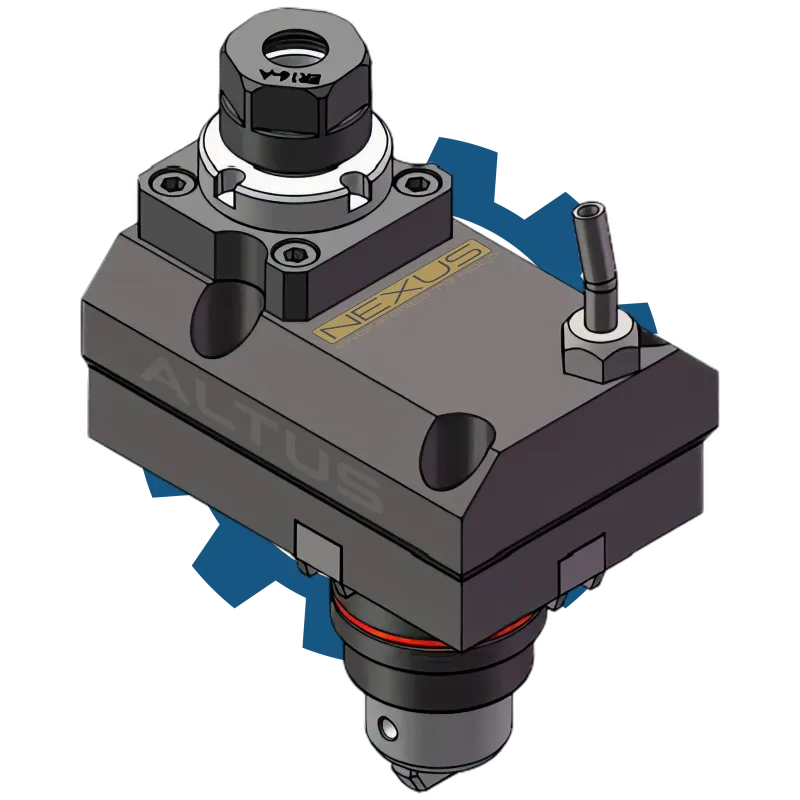

Оправка BMT55–ER20 — аксіальна приводна модель із зміщеним інструментальним виходом та передачею 1:2. Шпиндель обертається вдвічі швидше за привід станка, а вісь інструмента зміщена відносно центра оправки. Патрон ER20 (Ø1–12 мм), довжина по осі — 198 мм, корпус 85 × 106 мм. Призначена для револьверних головок BMT55.

Довжина по осі інструмента:198 мм

Конфігурація:Привідний блок BMT - Аксіальна оправка (осьова, екcцентрична)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Тип виходу:ER20

Оправка NEXUS BMT55–ER20 аксіальна зміщена (екcцентрична) з передачею 1:2

9 999.00 ₴

Опис

🛠️ Опис товару
Ця оправка розроблена для задач, де необхідна високошвидкісна осьова обробка у зонах, недоступних для стандартної оправки. Завдяки ексцентричному розміщенню шпинделя, інструмент виходить за межі центральної осі — це дозволяє обробляти канавки, отвори або фаски зі зміщенням без зміни налаштувань верстата.

Передача 1:2 забезпечує обертання інструмента вдвічі швидше за привод станка — що особливо важливо при роботі з тонкими свердлами або дрібним різцем. Патрон ER20 дозволяє затискати інструменти Ø1–12 мм.

🔍 Розшифровка маркування BMT55–ER20 (1:2, зміщена)

Позначення	Розшифровка
BMT55	Стандарт револьверної головки (DIN 1809)
ER20	Тип інструментального виходу (цанговий Ø1–12 мм)
Аксіальна зміщена	Вісь інструмента паралельна, але зміщена відносно центра оправки
Передача 1:2	Інструмент обертається у 2 рази швидше за привід

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Аксіальна зміщена (ексцентрична)
Стандарт кріплення	BMT55
Тип виходу інструмента	ER20
Діапазон затиску	Ø1–12 мм
Довжина (по осі інструмента)	198 мм
Ширина корпусу	85 × 106 мм
Передача обертів	1 : 2
Подача СОЖ	Зовнішня

✨ Переваги
✅ Подвоєна швидкість обертання — для високошвидкісної обробки
✅ Зміщення осі — для складних геометрично обмежених зон
✅ Жорсткий корпус — оптимізований для BMT55
✅ ER20 — універсальність і точність у затиску
✅ ALTUS × — рішення, коли потрібна і швидкість, і точність

🔧 Застосування
Швидкісне свердління, обробка зміщених отворів, пазів, уступів, торців. Ідеально підходить для багатосерійного виробництва, де потрібна висока швидкість і доступ до нестандартних точок.

⚙️ Сумісність
Працює з усіма цангами ER20. Призначена для револьверних головок BMT55 згідно DIN 1809. Сумісна з інструментами Ø1–12 мм.

🎯 Призначення
Для точіння, свердління й розгортання у зонах із обмеженим доступом або зміщеним центром. Ефективне рішення для складних вузлів, де потрібна швидкість і точне позиціювання.

🏭 ALTUS — коли швидкість і зміщення працюють разом
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Довжина по осі інструмента

198 мм

Конфігурація

Привідний блок BMT - Аксіальна оправка (осьова, екcцентрична)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER20

Тип посадки

BMT55

Ширина корпусу

85 × 106 мм
