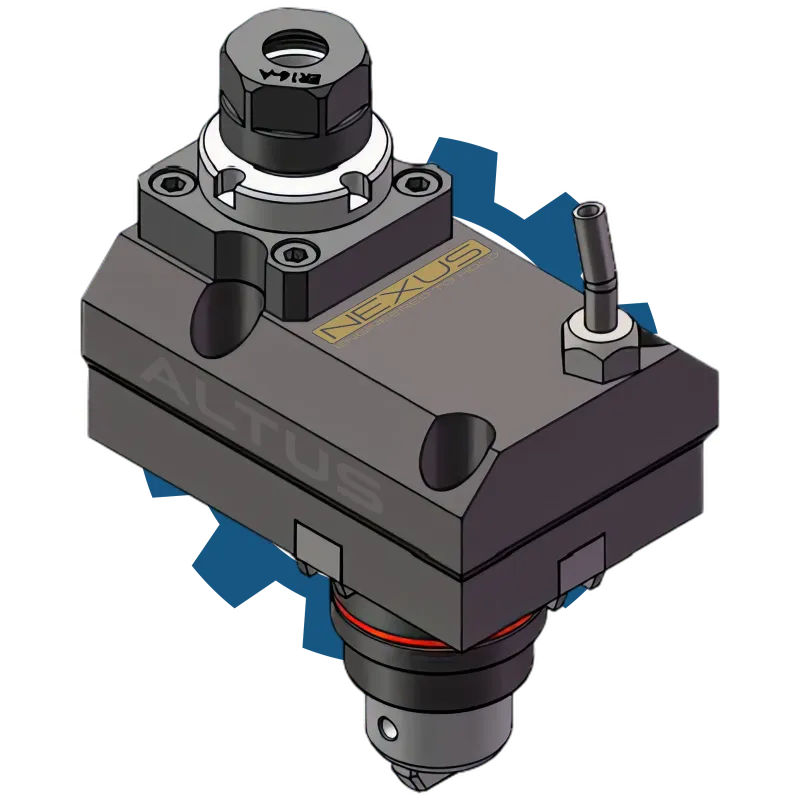

Оправка NEXUS BMT65–ER20 аксіальна зміщена (екcцентрична) з передачею 1:2

Name: Оправка NEXUS BMT65–ER20 аксіальна зміщена (екcцентрична) з передачею 1:2
Brand: NEXUS
SKU: ALT-BMT-E04
Price: 43999.00 UAH
Availability: InStock

Бренд: NEXUS Код товару: ALT-BMT-E04

Все про товар

Опис

Характеристики

Питання0

Умови замовлення та гарантія

Оправка NEXUS BMT65–ER20 аксіальна зміщена (екcцентрична) з передачею 1:2

В наявності

43 999.00 ₴

Оправка BMT65–ER20 — аксіальна приводна модель зі зміщеним інструментальним виходом і передачею 1:2. Оснащена патроном ER20 (Ø1–12 мм), корпус шириною 85 × 111 мм, довжина по осі — 205 мм. Використовується для обробки виносних ділянок з високою частотою обертання. Монтується у револьверну головку BMT65.

Довжина по осі інструмента:205 мм

Конфігурація:Привідний блок BMT - Аксіальна оправка (осьова, екcцентрична)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Тип виходу:ER20

Оправка NEXUS BMT65–ER20 аксіальна зміщена (екcцентрична) з передачею 1:2

43 999.00 ₴

Опис

🛠️ Опис товару
Ця оправка розроблена для задач, де необхідна комбінація збільшеної швидкості обертання та геометричного зміщення інструмента. Завдяки передатному співвідношенню 1:2, шпиндель обертається вдвічі швидше за привід станка, що дозволяє ефективно працювати зі свердлами малого діаметра. А ексцентричне розміщення шпинделя забезпечує винос для обробки зон, недоступних для класичних осьових оправок.

Цанговий патрон ER20 підтримує надійне затискання інструментів Ø1–12 мм. Оправка сумісна з револьверними головками BMT65 згідно стандарту DIN 1809.

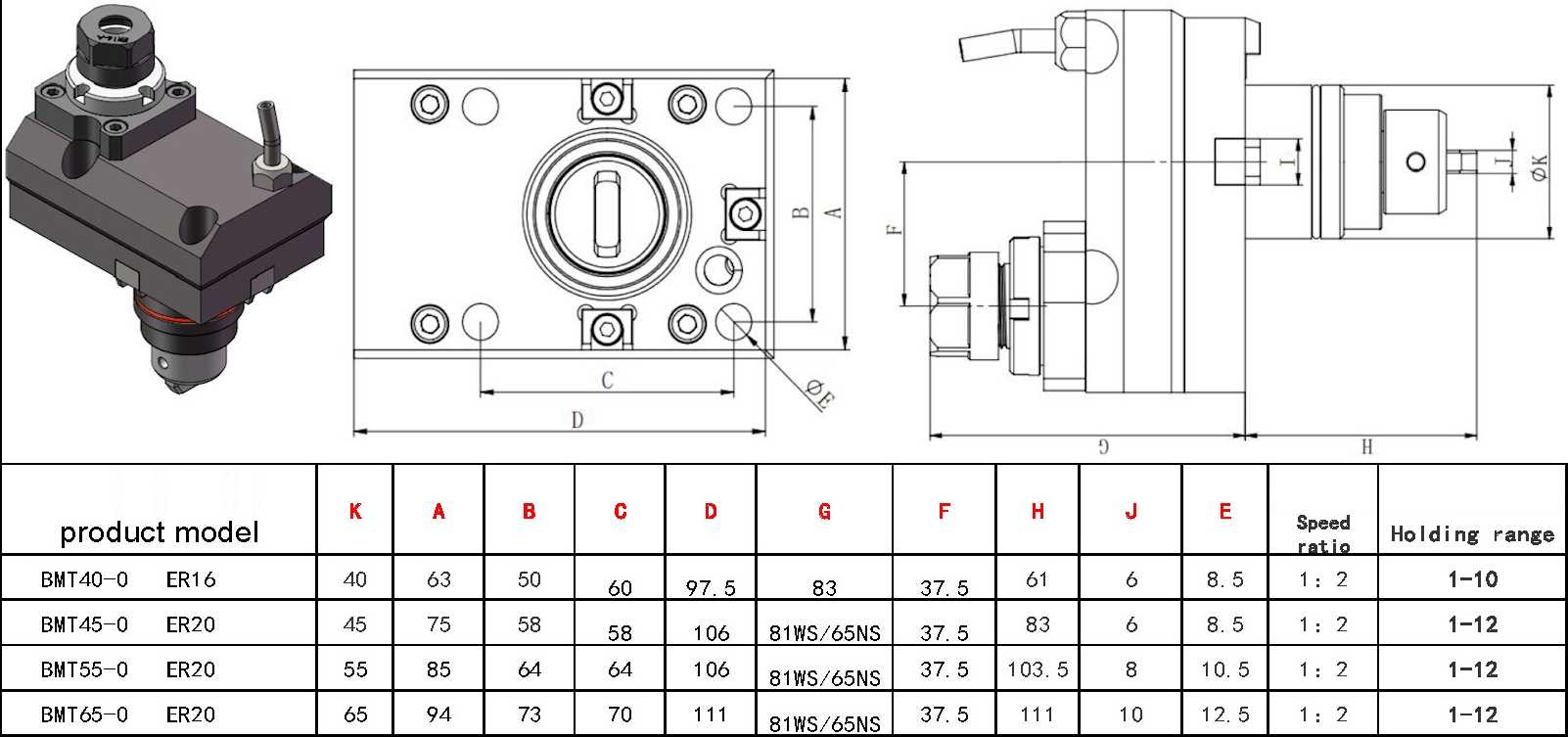

🔍 Розшифровка маркування BMT65–ER20 (1:2, зміщена)

Позначення	Розшифровка
BMT65	Стандарт револьверної головки
ER20	Цанговий патрон для інструментів Ø1–12 мм
Аксіальна зміщена	Вісь інструмента зміщена відносно центра оправки
Передача 1:2	Інструмент обертається вдвічі швидше за шпиндель станка

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Аксіальна зміщена (ексцентрична)
Стандарт кріплення	BMT65
Тип виходу інструмента	ER20
Діапазон затиску	Ø1–12 мм
Довжина (по осі інструмента)	205 мм
Ширина корпусу	85 × 111 мм
Передача обертів	1 : 2
Подача СОЖ	Зовнішня

✨ Переваги
✅ Підвищення швидкості обертання — ефективно для тонких інструментів
✅ Зміщення осі — зручна обробка виносних або зміщених ділянок
✅ Посилений корпус 85 × 111 мм — для жорсткої обробки
✅ Стандарт ER20 — універсальна система затиску
✅ ALTUS × — швидкість і геометрія під контролем

🔧 Застосування
Обробка отворів, гнізд, канавок і фасок у геометрично складних місцях. Ідеально підходить для високошвидкісної свердлильної обробки, де потрібен доступ до зміщених зон без переналадки станка.

⚙️ Сумісність
Сумісна з усіма цангами ER20. Монтується у револьверні головки BMT65 згідно DIN 1809. Працює з інструментами Ø1–12 мм.

🎯 Призначення
Для ЧПУ-центрів, які виконують точну осьову обробку зі зміщеним центром. Оптимальний вибір, коли потрібна швидкість і доступ до нестандартних точок обробки.

🏭 ALTUS — працюй швидко, ріж точно
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Довжина по осі інструмента

205 мм

Конфігурація

Привідний блок BMT - Аксіальна оправка (осьова, екcцентрична)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER20

Тип посадки

BMT65

Ширина корпусу

85 × 111 мм
