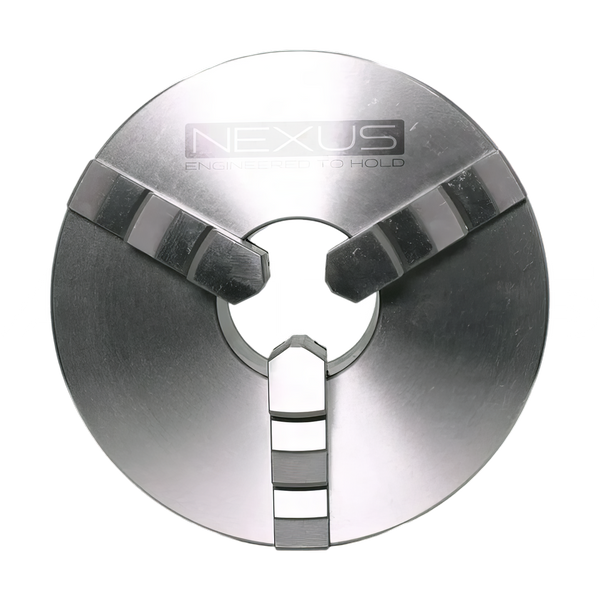

Патрон токарний Ø315 7100-0064

Токарні патрони від ALTUS 🔩

Компанія ALTUS пропонує у своєму асортименті високоякісні токарні патрони бренду — надійні, точні та довговічні, виготовлені відповідно до вимог ГОСТ 2675-80 та актуалізованих міжнародних стандартів DIN та ISO.

Патрони мають підвищений клас точності та призначені для роботи як на класичних токарних верстатах, так і на верстатах із ЧПУ.

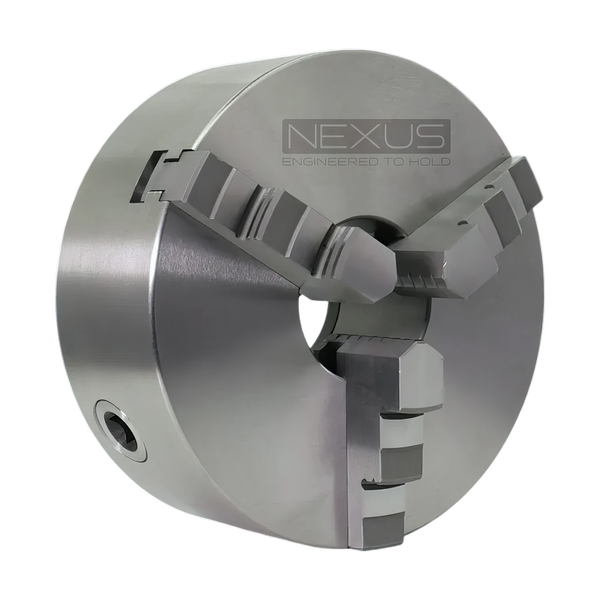

Трьохкулачковий самоустановлювальний (універсальний, ручний) — спірально-реєчний механізм, що забезпечує одночасне переміщення всіх трьох кулачків для швидкого та точного центрованого затиску деталей круглої або шестигранної форми.

В асортименті представлені всі три типи кріплення (посадки) по ГОСТ 2675-80 (серія К11):

1️⃣ Тип 1 — через перехідний фланець (планшайбу), циліндричний центрювальний поясок.
  📏 ГОСТ 24351-80 (раніше ГОСТ 3889-80), DIN 6350.

2️⃣ Тип 2 — під конус, кріплення під поворотну шайбу (байонетне з’єднання).
  📏 ГОСТ 12593-93 (раніше ГОСТ 12593-72), DIN 55027.

3️⃣ Тип 3 — під конус, наскрізне кріплення болтами.
  📏 ГОСТ 12595-2003 (раніше ГОСТ 12595-85), DIN 55026, ISO 702-1:2001.

Виконання кулачків

• Цільні (виконання 1 по ГОСТ 2675-80) — монолітні кулачки, що встановлюються безпосередньо на спірально-реєчний механізм.

• Збірні (виконання 2 по ГОСТ 2675-80) — базові кулачки з можливістю швидкої заміни верхніх змінних елементів (прямі, зворотні, м’які).

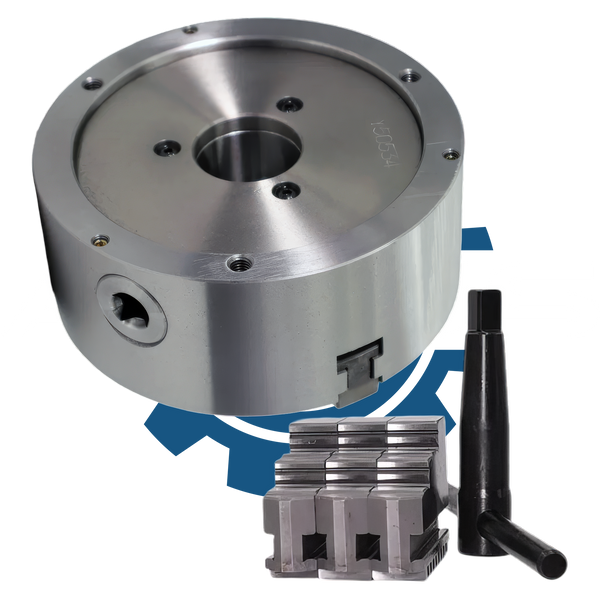

✅ ПОВНА КОМПЛЕКТАЦІЯ

1. Крок кулачка, мм — відстань переміщення кулачка вздовж напрямної за один повний оберт ключа, яка визначається кроком зубців спірально-реєчної передачі патрона. Використовується для підбору сумісних змінних кулачків.

2. Ширина кулачка, мм — розмір робочої частини кулачка по його основі (посадковій частині), яка входить у напрямний паз корпусу патрона.

3. Паз / ширина напрямного паза, мм — розмір паза у корпусі патрона, по якому переміщується кулачок. Визначає сумісність кулачків з корпусом патрона.
