Твердосплавні міні-різці серії MZR — це спеціалізований інструмент для формування внутрішніх канавок із заданим радіусом профілю в деталях малого та середнього діаметра. Основна особливість — робоча частина з фіксованим радіусом (0,5 / 0,75 / 1,0 мм), що дозволяє виконувати напівкруглі та сферичні проточки для ущільнювальних кілець, стиків чи інших точних конструктивних елементів. Монолітна конструкція з твердого сплаву гарантує жорсткість і зносостійкість при мікрообробці у важкодоступних місцях. Діаметр державки — 4–6 мм, робоча довжина — до 22 мм, мінімальний діаметр обробки — від 5,0 мм. Серія MZR оптимальна для приладобудування, гідравліки, пневматики, медичної техніки, де потрібні профільні канавки з гарантованим радіусом і високою чистотою поверхні.

1. Призначення та тип

MZR type boring bar — це монолітний твердосплавний міні-різець для формування внутрішніх радіусних канавок у деталях з отворами малого та середнього діаметра. Спеціальна робоча частина з радіусом призначена для операцій, де необхідна канавка з визначеним радіусом профілю — наприклад, для стиків, ущільнювальних пазів, проточок під кільця чи сферичних переходів.

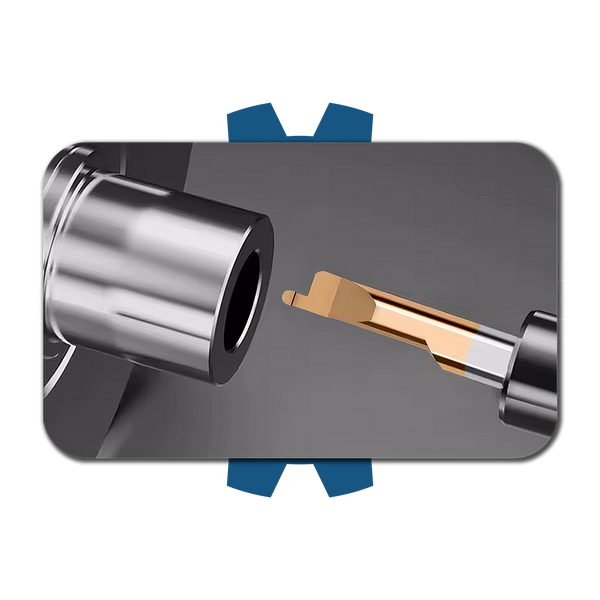

Ці інструменти застосовуються на ЧПУ й токарних верстатах для діаметрів отворів від 5 мм (для найменших моделей).

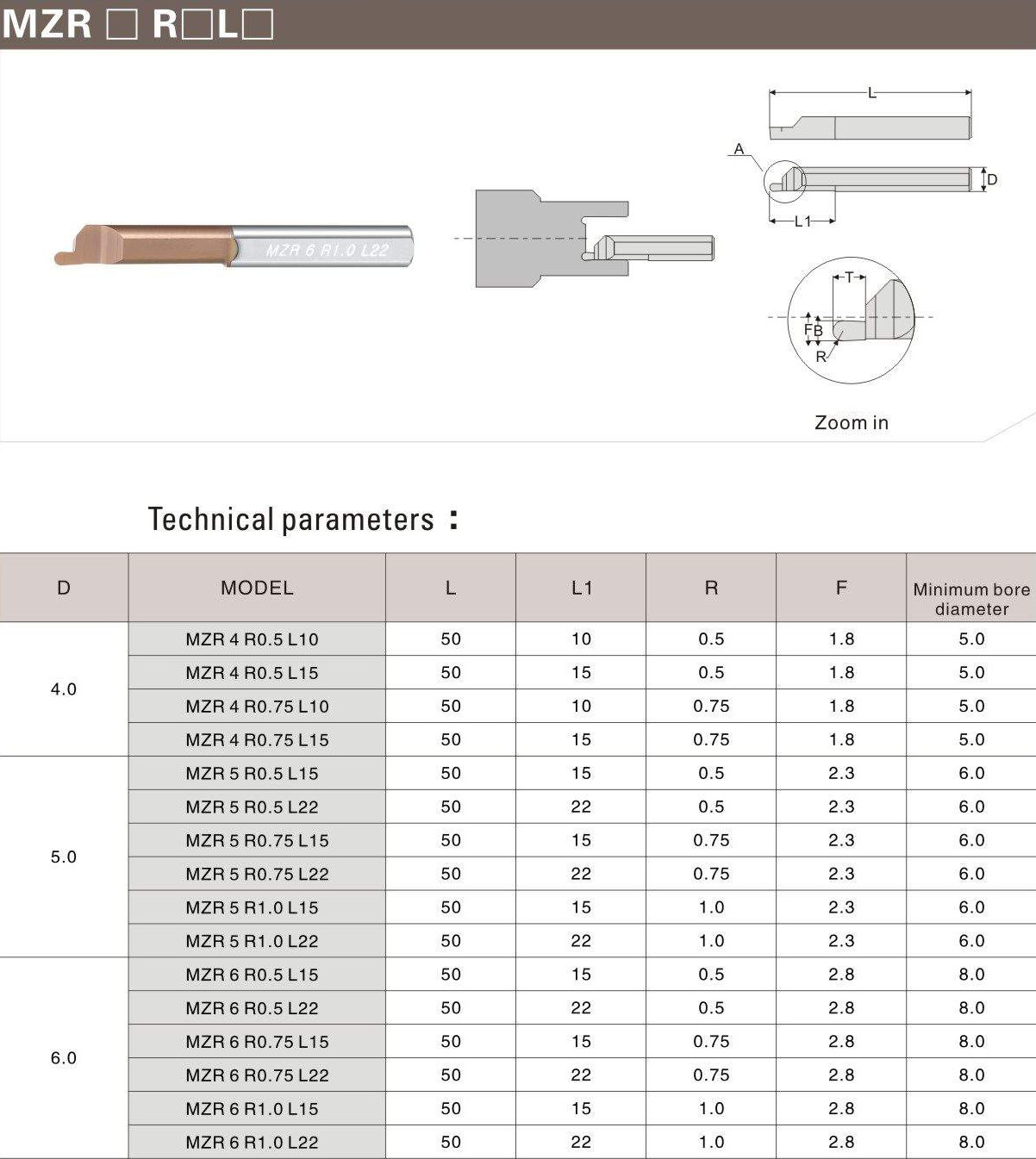

2. Ключові характеристики

• Монолітний твердосплав — цілісний, без напаяних або змінних пластин.

• Діаметр державки: 4, 5, 6 мм.

• Робоча довжина (L1): 10–22 мм.

• Довжина державки: 50 мм.

• Мінімальний діаметр обробки: від 5,0 мм.

• Робочий радіус профілю: 0,5 мм / 0,75 мм / 1,0 мм — головний параметр для вибору потрібної форми канавки (наприклад, “R0.5”, “R0.75”, “R1.0”).

• Геометрія ріжучої частини: орієнтована на утворення внутрішніх напівкруглих/радіусних канавок заданої ширини.

• Напрямок: правий.

3. Де застосовується?

• Формування внутрішніх канавок із радіусом у деталях малого та середнього діаметра.

• Виготовлення ущільнювальних пазів, технічних проточок під кільця, сферичних переходів і стиків деталей.

• Приладобудування, гідравліка, пневматика, медична техніка, мікромеханіка — коли потрібна прецизійна канавка певної форми у вузьких місцях.

• Там, де класичний канавковий різець не дозволяє отримати необхідний радіус профілю.

4. Чим відрізняється від інших?

• MZR має робочу частину із заданим радіусом профілю, що дозволяє обробляти канавки та проточки з точним напівкруглим перерізом.

• Головний параметр вибору — робочий радіус (“R0.5”, “R0.75”, “R1.0”), а не просто ширина чи глибина канавки.

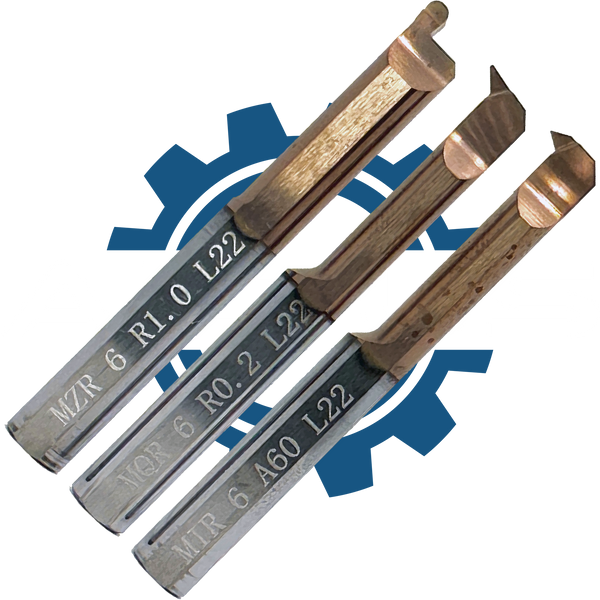

• Відрізняється від MGR, MFR, MXR тим, що профіль канавки — напівкруглий, а не прямокутний чи з фасками.

• Орієнтований на високоточну профільну обробку, яку неможливо виконати стандартним канавковим різцем.
